MX25U4035FZUI

MX25U4035FZUI
产品型号:MX25U4035FZUI
制造商:MXIC(旺宏电子)
价格:具体面议
温控范围:-40°C~+85°C
用途:快闪记忆体
存储容量 :4Mbit
电压-电源:1.65V-2V
规格封装:8-USON (2x3mm)
说明书:点击下载
其他介绍

MX25U4035F 1.8V,4M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

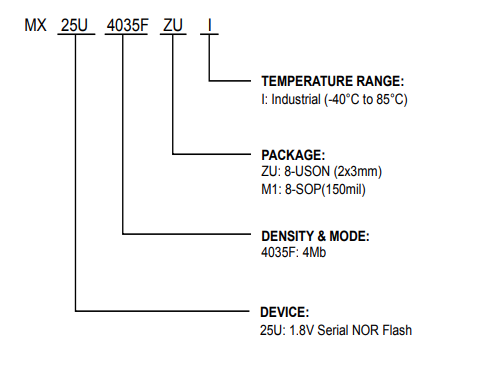

MXIC(旺宏电子)MX25U4035FZUI 1.8V Serial NOR Flash芯片型号介绍:

一般特性

支持串行外设接口(Serial Peripheral Interface,SPI)- 模式 0 和模式 3

4,194,304×1 位结构、2,097,152×2 位(双 I/O 模式)结构或 1,048,576×4 位(四 I/O 模式)结构

扇区均等,每个扇区 4KB;或块均等,每个块 32KB/64KB

任意块均可单独擦除

单电源供电

工作电压:读取、擦除和编程操作均为 1.65V-2.0V

具备闩锁保护功能,在 - 1V 至 Vcc+1V 电压范围内,可承受 100mA 电流

性能特性

高性能

快速读取

1I/O:108MHz,需 8 个虚拟周期

2I/O:104MHz,需 4 个虚拟周期,等效频率 208MHz

4I/O:104MHz,需 2+4 个虚拟周期,等效频率 416MHz

快速编程与擦除时间

8/16/32/64 字节回绕突发读取模式

支持性能增强模式 ——XIP(片上执行,execute-in-place)

低功耗

最少 10 万次擦除 / 编程循环

20 年数据保持期

软件特性

输入数据格式

1 字节命令码

高级安全特性

块锁定保护

BPo-BP3 状态位用于定义通过软件保护以防止编程和擦除指令的区域大小

额外 8K 位安全一次性可编程(OTP)存储区

具备唯一标识符功能

出厂时已锁定可识别,客户可进一步锁定

自动擦除与自动编程算法

通过内部算法(可自动控制编程脉冲宽度),对选定扇区或块自动执行擦除并验证数据;对选定页自动执行编程并验证数据(注:待编程的任意页需先处于擦除状态)

状态寄存器功能

命令复位

编程 / 擦除暂停与编程 / 擦除恢复

电子标识

符合 JEDEC 标准:1 字节制造商 ID 和 2 字节器件 ID

可通过 RES 命令读取 1 字节器件 ID

可通过 REMS 命令读取 1 字节制造商 ID 和 1 字节器件 ID

支持串行闪存可发现参数(SFDP,Serial Flash Discoverable Parameters)模式

支持唯一 ID(详情请联系旺宏(Macronix)当地销售人员)

硬件特性

SCLK 输入

串行时钟输入

SI/SIO0

串行数据输入;或在 2×I/O 读取模式、4×I/O 读取模式下作为串行数据输入 / 输出

SO/SIO1

串行数据输出;或在 2×I/O 读取模式、4×I/O 读取模式下作为串行数据输入 / 输出

WP#/SIO2

硬件写保护;或在 4×I/O 读取模式下作为串行数据输入 / 输出

HOLD#/SIO3

保持(HOLD)功能:可暂停器件工作,且无需取消选择器件;或在 4×I/O 读取模式下作为串行数据输入 / 输出

封装形式(PACKAGE)

ZU:8-USON (2x3mm)

M1:8-SOP(150mil)

所有器件均符合 RoHS 标准(RoHs Compliant)且不含卤素(Halogen-free)

MX25U4035FZUI芯片产品概述

MX25U4035F 是一款容量为 4Mb(兆位)的串行 NOR 闪存,其内部结构配置为 524,288×8 位。当工作在四 I/O 模式时,该器件的结构会变为 1048,576 位 ×4 或 2,097,152 位 ×2。

MX25U4035F 具备串行外设接口(SPI)和专用软件协议,在单 I/O 模式下,仅需通过简单的三线总线即可实现操作。这三条总线信号分别为:时钟输入(SCLK)、串行数据输入(SI)和串行数据输出(SO)。通过 CS#(片选)输入信号,可使能对该器件的串行访问。

当器件工作在双 I/O 读取模式时,SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚,用于地址 / 虚拟位输入及数据输出;当工作在四 I/O 读取模式时,SI 引脚、SO 引脚、WP#(写保护)引脚和 HOLD#(保持)引脚会分别变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚,用于地址 / 虚拟位输入及数据输出。

MX25U4035F 搭载的 MXSMIO®(串行多 I/O)技术,支持对整个芯片进行连续读取操作。

当发送编程 / 擦除命令后,器件会自动执行编程 / 擦除算法 —— 该算法可对指定页或扇区 / 块地址完成编程 / 擦除操作,并进行数据验证。编程命令支持按字节、按页(256 字节)或按字(word)执行;擦除命令支持按 4KB 扇区、32KB 块、64KB 块或整片执行。

为方便用户进行接口操作,该器件内置状态寄存器,用于指示芯片当前状态。通过发送状态读取命令,可借助 WIP(写进行中)位检测编程或擦除操作的完成状态。

先进的安全特性进一步强化了器件的保护与安全功能,详细信息请参考 “安全特性” 章节。

MX25U4035F 采用旺宏(Macronix)专有的存储单元技术,即便经过 10 万次编程与擦除循环后,仍能可靠地保存存储内容。

MX25U4035FZUI引脚图
