  1. 首页 > 产品中心 > MXIC(旺宏电子)>MX25U3273FM2I-12G

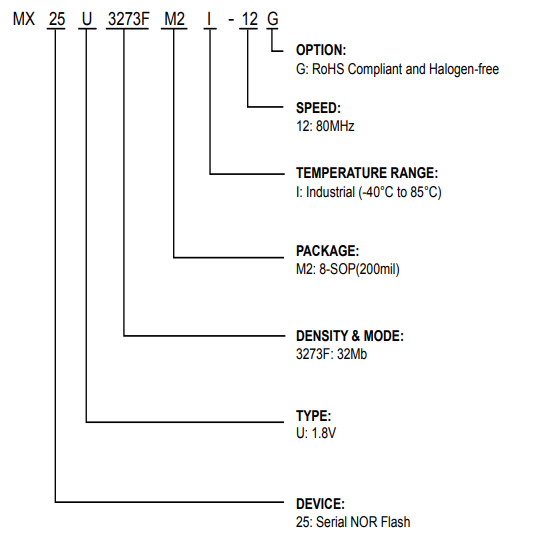

MX25U3273FM2I-12G

MX25U3273FM2I-12G
产品型号:MX25U3273FM2I-12G
制造商:MXIC(旺宏电子)
价格:具体面议
温控范围:-40°C~+85°C
用途:快闪记忆体
存储容量 :32Mbit
电压-电源:1.65V-2V
规格封装:8-SOP(200mil)
说明书:点击下载
其他介绍

MX25U3273F 1.8V,32M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U3273FM2I-12G 1.8V Serial NOR Flash芯片型号介绍:

通用特性

支持串行外设接口(Serial Peripheral Interface)- 模式 0 和模式 3

存储结构:33,554,432×1 位,或 16,777,216×2 位(双 I/O 模式),或 8,388,608×4 位(四 I/O 模式)

扇区与块配置:每个扇区大小均为 4KB;块可配置为每个均为 32KB,或每个均为 64KB

任意块均可单独擦除

单电源供电运行

工作电压:读取、擦除及编程操作时均为 1.65-2.0V

闩锁保护:在 - 1V 至 Vcc+1V 电压范围内,可承受 100mA 电流

支持性能增强模式 ——XIP(片上执行,execute-in-place)

性能特性

高性能

读取速度快

1 路 I/O:80MHz 时钟频率,8 个虚拟周期

2 路 I/O:80MHz 时钟频率,4 个虚拟周期,等效于 160MHz

4 路 I/O:80MHz 时钟频率,2+4 个虚拟周期,等效于 320MHz

编程与擦除速度快

支持 8/16/32/64 字节回绕突发读取模式(Wrap-Around Burst Read Mode)

低功耗

最少 10 万次擦除 / 编程循环

20 年数据保持期

软件特性

输入数据格式:1 字节命令码

高级安全特性

块锁定保护(Block Lock Protection)

BPO-BP3 状态位用于定义受软件保护的区域大小,该区域可抵御编程和擦除指令

额外 8K 位安全一次性可编程(OTP,One-Time Programmable)存储区

独特标识符特性

出厂时已锁定可识别,且用户可进一步锁定

自动擦除与自动编程算法

自动对选定扇区或块执行擦除并验证数据

通过内部算法自动对选定页执行编程并验证数据,该算法会自动设定编程脉冲宽度的时序(任何待编程的页都需先处于擦除状态)

状态寄存器特性

命令复位(Command Reset)

编程 / 擦除暂停与编程 / 擦除恢复(Program/Erase Suspend and Program/Erase Resume)

电子标识

符合 JEDEC 标准:1 字节制造商 ID 与 2 字节器件 ID

RES 命令:用于读取 1 字节器件 ID

REMS 命令:用于读取 1 字节制造商 ID 与 1 字节器件 ID

支持串行闪存可发现参数(SFDP,Serial Flash Discoverable Parameters)模式

支持唯一 ID(详细信息请联系当地旺宏(Macronix)销售人员)

硬件特性

SCLK 输入:串行时钟输入

SI/SIO0:串行数据输入;或在 2 路 I/O 读取模式、4 路 I/O 读取模式下作为串行数据输入 / 输出

SO/SIO1:串行数据输出;或在 2 路 I/O 读取模式、4 路 I/O 读取模式下作为串行数据输入 / 输出

SIO2:在 4 路 I/O 读取模式下作为串行数据输入 / 输出

SIO3:在 4 路 I/O 读取模式下作为串行数据输入 / 输出

封装形式(PACKAGE)

M2: 8-SOP(200milI)

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》(RoHS)要求,且不含卤素

MX25U3273FM2I-12G芯片产品概述

MX25U3273F 是一款 32Mb(兆位)串行 NOR 闪存,其内部结构配置为 4,194,304×8 位。当工作在四 I/O 模式时,该结构会变为 8,388,608 位 ×4 或 16,777,216 位 ×2。

MX25U3273F 具备串行外设接口(Serial Peripheral Interface)和软件协议,在单 I/O 模式下,可通过简单的三线总线实现操作。这三条总线信号分别为:时钟输入(SCLK)、串行数据输入(SI)和串行数据输出(SO)。通过片选输入(CS#)可使能对该器件的串行访问。

当工作在双 I/O 或四 I/O 读取模式时,SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚,用于地址 / 虚拟位输入及数据输出。

MX25U3273F 的 MXSMIO®(串行多 I/O,Serial Multi I/O)功能支持对整个芯片进行顺序读取操作。

发出编程 / 擦除命令后,将执行自动编程 / 擦除算法,该算法会对指定的页或扇区 / 块地址执行编程 / 擦除操作并进行验证。编程命令可按字节、按页(256 字节)或按字执行;擦除命令可按 4KB 扇区、32KB 块(32 千字节)、64KB 块(64 千字节)或整个芯片执行。

为方便用户进行接口操作,该芯片内置状态寄存器,用于指示芯片状态。可通过发出状态读取命令,借助忙标志位(WIP bit)检测编程或擦除操作的完成状态。

高级安全特性增强了芯片的保护与安全功能,更多详情请参考 “安全特性” 章节。

MX25U3273F 采用旺宏(Macronix)专有的存储单元技术,即便经过 10 万次编程与擦除循环,仍能可靠地保存存储内容。

MX25U3273FM2I-12G引脚图
