MX25U3232FM1I02

MX25U3232F 1.8V,32M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI IV/O) FLASH MEMORY

MXIC(旺宏电子)MX25U3232FM1I02 1.8V Serial NOR Flash芯片型号介绍：

一、通用特性

支持串行外设接口（Serial Peripheral Interface，SPI）- 模式 0 和模式 3

单电源供电运行

读取、擦除和编程操作的供电电压范围：1.65 至 2.0 伏

存储结构（三种可选）：

33,554,432 × 1 位结构

16,777,216 × 2 位（双 I/O 模式）结构

8,388,608 × 4 位（四 I/O 模式）结构

协议支持：单 I/O、双 I/O 和四 I/O

闩锁保护：在 -1V 至 Vcc + 1V 电压范围内，可承受 100mA 电流

SPI 模式下的快速读取功能

所有协议均支持最高 133MHz 的时钟频率

支持的指令：快速读取（Fast Read）、2 线读取（2READ）、双 I/O 读取（DREAD）、4 线读取（4READ）、四 I/O 读取（QREAD）

快速读取操作的虚拟周期数（dummy cycle number）可配置

支持性能增强模式 ——XIP（就地执行，execute-in-place）

支持四外设接口（Quad Peripheral Interface，QPI）

存储分区规格：

等效 4KB 扇区

等效块（每块 32KB 或 64KB）

任意块均可单独擦除

二、编程特性

256 字节页缓冲器

四 I/O 页编程（Quad Input/Output page program，4PP），提升编程性能

典型擦除 / 编程周期：100,000 次

数据保留期：20 年

三、软件特性

（一）输入数据格式

1 字节命令码

（二）高级安全特性

块锁定保护（Block Lock Protection）

BPO-BP3 状态位与 T/B 状态位共同定义可抵御编程及擦除指令的保护区大小

高级扇区保护功能（Solid Protect）

额外 8K 位安全一次性可编程（Secure OTP）存储区

具备唯一标识符（Unique Identifier）特性

出厂时已锁定且可识别，用户可进一步锁定

一、命令相关

命令复位（Command Reset）

编程 / 擦除挂起与恢复操作（Program/Erase Suspend and Resume operation）

电子标识（Electronic Identification）

符合 JEDEC 标准：1 字节制造商 ID 与 2 字节器件 ID

RES 命令：用于读取 1 字节器件 ID

REMS 命令：用于读取 1 字节制造商 ID 与 1 字节器件 ID

支持串行闪存可发现参数（Serial Flash Discoverable Parameters，SFDP）模式

二、硬件特性

SCLK 引脚（输入）

功能：串行时钟输入

SI/SIO0 引脚

功能：串行数据输入；或在 2 线 I/O 读取模式、4 线 I/O 读取模式下作为串行数据输入 / 输出

SO/SIO1 引脚

功能：串行数据输出；或在 2 线 I/O 读取模式、4 线 I/O 读取模式下作为串行数据输入 / 输出

WP#/SIO2 引脚

功能：硬件写保护；或在 4 线 I/O 读取模式下作为串行数据输入 / 输出

RESET#/SIO3 引脚

功能：硬件复位引脚；或在 4 线 I/O 读取模式下作为串行数据输入 / 输出

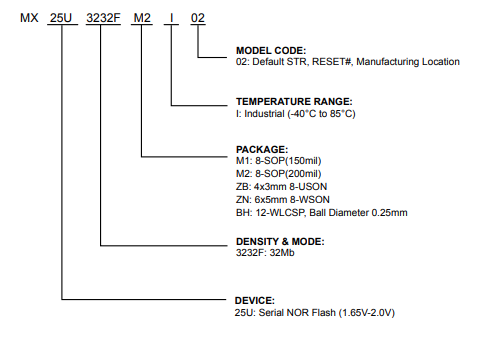

封装形式（PACKAGE）

M1:8-SOP(150mil)

M2: 8-SOP(200milI)

ZB:4x3mm 8-USON

ZN: 6x5mm 8-WSON

BH:12-WLCSP,BallDiameter 0.25mm

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）要求，且不含卤素

MX25U3232FM1I02芯片产品概述

MX25U3232F 是一款容量为 32Mb（兆位）的串行 NOR 闪存，其内部存储结构配置为 4,194,304 × 8 位。当工作在双 I/O 或四 I/O 模式时，存储结构会分别变为 16,777,216 位 × 2 位或 8,388,608 位 × 4 位。

MX25U3232F 具备串行外设接口（SPI）和专用软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#）输入可使能对该器件的串行访问（注：“#” 表示低电平有效）。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入及数据输出；当工作在四 I/O 读取模式时，SI 引脚、SO 引脚、WP# 引脚和 RESET# 引脚会分别变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚，同样用于地址 / 虚拟位输入及数据输出。

MX25U3232F 的 “MXSMIO”（串行多 I/O，Serial Multi I/O）功能支持对整个芯片进行顺序读取操作。

当发送编程 / 擦除命令后，器件会自动执行编程 / 擦除算法 —— 该算法会对指定的页或扇区 / 块地址完成编程 / 擦除操作，并进行验证。编程命令的执行单位可选择字节、页（256 字节）或字；擦除命令的执行单位可选择 4KB 扇区、32KB 块、64KB 块或整个芯片。

为方便用户进行接口操作，器件内置状态寄存器，用于指示芯片当前状态。可发送状态读取命令，通过 “写在进行中”（WIP，Write In Progress）位检测编程或擦除操作的完成状态（注：原文 “wipbi” 应为 “WIP bit” 的拼写简化，此处按行业通用表述修正）。

该器件配备高级安全特性，可增强数据保护与安全功能，详细信息请参考 “安全特性” 章节。

当器件未处于工作状态且 CS# 信号为高电平时，会保持在待机模式。

MX25U3232F 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程与擦除循环，仍能可靠地保存存储内容。
