MX25U6472FZBI02

MX25U6472F 1.8V, 64M-BIT [x 1/x 2/x 4] CMOS MXSMIO® (SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U6472FZBI02 1.8V Serial NOR Flash芯片型号介绍：

通用特性

・支持串行外设接口（Serial Peripheral Interface）—— 模式 0 和模式 3・单电源供电运行

读、擦除、编程操作的供电电压范围：1.65-2.0 伏

・支持三种存储结构：67,108,864×1 位结构、33,554,432×2 位（双 I/O 模式）结构、16,777,216×4 位（四 I/O 模式）结构

・协议支持

支持单 I/O、双 I/O 及四 I/O 协议

・具备闩锁保护功能：在 - 1 伏至 Vcc+1 伏电压范围内，可承受 100 毫安电流

・SPI 模式下支持快速读取

所有协议均支持最高 133 兆赫兹（MHz）的时钟频率

支持快速读取（Fast Read）、2 线读取（2READ）、双线读取（DREAD）、4 线读取（4READ）、四线读取（QREAD）指令

快速读取操作的虚拟周期数可配置

・支持性能增强模式 —— 片上执行（XIP，execute-in-place）

・支持四外设接口（QPI，Quad Peripheral Interface）

・支持两种存储划分方式：一是每个扇区（Sector）容量为 4KB 的等容量扇区；二是每个块（Block）容量为 32KB 或 64KB 的等容量块

任意一个块均可单独擦除

・四线使能位（QE bit，Quad Enable bit）为永久固定状态 ——QE=1，且四 I/O 模式处于使能状态

・编程特性：

配备 256 字节页缓冲器

支持四输入 / 输出页编程（4PP，Quad Input/Output Page Program），以提升编程性能

・典型擦除 / 编程周期：100,000 次

・数据保留时间：20 年

命令功能

命令复位（Command Reset）

编程 / 擦除暂停与恢复操作（Program/Erase Suspend and Resume operation）

电子标识（Electronic Identification）

符合 JEDEC 标准：1 字节制造商 ID（manufacturer ID）和 2 字节器件 ID（device ID）

支持 RES 命令，用于读取 1 字节器件 ID

支持 REMS 命令，用于读取 1 字节制造商 ID 和 1 字节器件 ID

支持串行闪存可发现参数（SFDP，Serial Flash Discoverable Parameters）模式

硬件特性

SCLK 输入引脚

功能：串行时钟输入

SI/SIO0 引脚

功能：串行数据输入；或在双 I/O（2×I/O）读取模式、四 I/O（4×I/O）读取模式下作为串行数据输入 / 输出引脚

SO/SIO1 引脚

功能：串行数据输出；或在双 I/O（2×I/O）读取模式、四 I/O（4×I/O）读取模式下作为串行数据输入 / 输出引脚

SIO2 引脚

功能：在四 I/O（4×I/O）读取模式下作为串行数据输入 / 输出引脚

SIO3 引脚

功能：在四 I/O（4×I/O）读取模式下作为串行数据输入 / 输出引脚

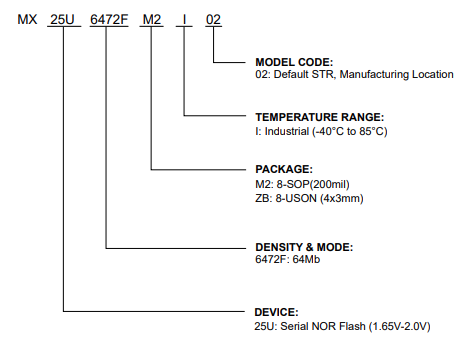

封装形式（PACKAGE）

M2: 8-SOP(200mil)

ZB: 8-USON (4x3mm)

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）要求，且不含卤素

MX25U6472FZBI02芯片产品概述

MX25U6432F 是一款 64Mb（兆位）串行 NOR 闪存，其内部配置为 8,388,608×8 位结构。当工作在 2I/O 或 4I/O 模式时，存储结构会分别变为 33,554,432 位 ×2 或 16,777,216 位 ×4。

MX25U6432F 具备串行外设接口（Serial Peripheral Interface，SPI）和软件协议，在单 I/O 模式下，可通过简单的 3 线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#，低电平有效）输入，可使能对该器件的串行访问。

当器件工作在 2I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入与数据输出；当工作在 4I/O 读取模式时，SI 引脚、SO 引脚、写保护引脚（WP#，低电平有效）和复位引脚（RESET#，低电平有效）会分别变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚，用于地址 / 虚拟位输入与数据输出。

MX25U6432F 搭载的 MXSMIO®（串行多 I/O，Serial Multi I/O）技术，支持对整个芯片进行连续读取操作。

当发送编程 / 擦除命令后，器件会执行自动编程 / 擦除算法，该算法会对指定的页或扇区 / 区块进行编程 / 擦除操作，并完成验证。编程命令可按字节、按页（256 字节）或按字执行；擦除命令可按 4KB 扇区、32KB 区块、64KB 区块或整个芯片执行。

为方便用户进行接口操作，该器件内置状态寄存器，用于指示芯片当前状态。通过发送状态读取命令，可借助 “写忙”（WiP，Write-in-Progress）位检测编程或擦除操作的完成状态。

高级安全特性增强了器件的保护与安全功能，更多详情请参考 “安全特性” 章节。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将保持在待机模式。

MX25U6432F 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程与擦除循环，仍能可靠地保存存储内容。
