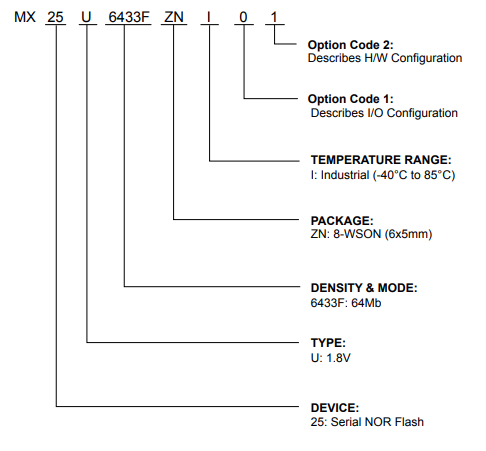

MX25U6433FZNI01

MX25U6433F 1.8V,64M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U6433FZNI01 Serial NOR Flash芯片型号介绍：

通用特性

支持串行外设接口（Serial Peripheral Interface）- 模式 0 和模式 3

支持 67,108,864×1 位结构、33,554,432×2 位（双 I/O 模式）结构或 16,777,216×4 位（四 I/O 模式）结构

支持两种存储划分方式：一是每个扇区（Sector）容量为 4KB 的等容量扇区；二是每个块（Block）容量为 32KB/64KB 的等容量块

任意一个块均可单独擦除

单电源供电运行

读、擦除、编程操作的供电电压范围：1.65-2.0V

具备闩锁保护功能，在 - 1V 至 Vcc+1V 电压范围内，可承受 100mA 电流

支持性能增强模式 ——XIP（片上执行，execute-in-place）

性能特性

高性能

读取速度快

1 路 I/O：80MHz 时钟频率，8 个虚拟周期

2 路 I/O：80MHz 时钟频率，4 个虚拟周期，等效频率 160MHz

4 路 I/O：80MHz 时钟频率，2+4 个虚拟周期，等效频率 320MHz

编程和擦除速度快

支持 8/16/32/64 字节回绕突发读取模式（Wrap-Around Burst Read Mode）

低功耗

典型擦除 / 编程周期：100,000 次

数据保留时间：20 年

软件特性

输入数据格式

1 字节命令码

高级安全特性

块锁定保护（Block Lock Protection）

状态位 BP0-BP3 用于定义受软件保护的区域大小，该区域可抵御编程和擦除指令的操作

额外 8K 位安全一次性可编程（OTP，One-Time Programmable）存储区

具备唯一标识符（Unique Identifier）功能

出厂时已锁定可识别，且客户可进一步锁定

自动擦除与自动编程算法

可通过内部算法自动对选定扇区或块进行擦除并校验数据

可通过内部算法自动对选定页（Page）进行编程并校验数据，该算法会自动控制编程脉冲宽度（注：待编程的页需先处于擦除状态）

状态寄存器特性

命令复位（Command Reset）

编程 / 擦除暂停与编程 / 擦除恢复（Program/Erase Suspend and Program/Erase Resume）

电子标识（Electronic Identification）

符合 JEDEC 标准：1 字节制造商 ID（Manufacturer ID）和 2 字节器件 ID（Device ID）

支持 RES 命令，用于读取 1 字节器件 ID

支持 REMS 命令，用于读取 1 字节制造商 ID 和 1 字节器件 ID

支持串行闪存可发现参数（SFDP）模式

硬件特性

SCLK 输入引脚（Serial Clock Input）

串行时钟输入引脚

SI/SIO0 引脚

串行数据输入引脚；或在 2 路 I/O 读取模式、4 路 I/O 读取模式下作为串行数据输入 / 输出引脚

SO/SIO1 引脚

串行数据输出引脚；或在 2 路 I/O 读取模式、4 路 I/O 读取模式下作为串行数据输入 / 输出引脚

WP#/SIO2 引脚

硬件写保护引脚；或在 4 路 I/O 读取模式下作为串行数据输入 / 输出引脚

（注：“#” 符号表示该引脚为低电平有效）

RESET#/SIO3 引脚 或 HOLD#/SIO3 引脚 **

功能 1：硬件复位引脚；或在 4 路 I/O 读取模式下作为串行数据输入 / 输出引脚

功能 2：保持（HOLD）功能引脚 —— 可暂停器件工作，且无需取消器件选中状态；或在 4 路 I/O 读取模式下作为串行数据输入 / 输出引脚

（注：具体为哪种引脚功能，取决于器件的型号选项；“*” 为型号标识中的占位符，不同型号该位置标识可能不同）

封装形式（PACKAGE）

8-WSON（6x5mm）

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）要求，且不含卤素

MX25U6433FZNI01芯片产品概述

MX25U6433F 是一款容量为 64Mb（兆位）的串行闪存，其内部结构配置为 8,388,608×8 位。当工作在四 I/O 模式时，该结构可切换为 16,777,216 位 ×4 或 33,554,432 位 ×2。

MX25U6433F 具备串行外设接口（Serial Peripheral Interface）和专用软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选输入（CS#）信号可使能对该器件的串行访问（注：“#” 表示该引脚为低电平有效）。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别切换为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入与数据输出；当工作在四 I/O 读取模式时，SI 引脚、SO 引脚、WP# 引脚及 RESET#/HOLD# 引脚会分别切换为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚，共同实现地址 / 虚拟位输入与数据输出功能。

MX25U6433F 搭载的 MXSMIO®（串行多 I/O，Serial Multi I/O）技术，支持对整个芯片进行连续读取操作。

当发送编程 / 擦除命令后，器件将自动执行内置的自动编程 / 擦除算法，该算法会对指定页（Page）或扇区 / 块（Sector/Block）的存储区域完成编程 / 擦除操作，并对操作结果进行校验。其中，编程命令可基于字节、页（256 字节）或字（Word）执行；擦除命令可基于 4KB 扇区、32KB 块、64KB 块或整个芯片执行。

为简化用户接口设计，该器件内置了一个状态寄存器，用于指示芯片当前的工作状态。用户可发送状态读取命令，通过 WIP（写进行中，Write In Progress）位检测编程或擦除操作的完成状态。

该器件配备了高级安全特性，可增强存储数据的保护与安全功能，详细信息请参见 “安全特性” 章节。

MX25U6433F 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程与擦除循环后，仍能可靠地保存存储内容。
