MX25U12843GBBI00

MX25U12843G 1.8V, 128M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U12843GBBI00 1.8V Serial NOR Flash芯片型号介绍：

通用特性

支持串行外设接口（SPI）- 模式 0 和模式 3

单电源供电

读取、擦除及编程操作的供电电压为 1.65-2.0 伏

存储结构：支持以下三种结构

134,217,728×1 位结构

67,108,864×2 位（双 I/O 模式）结构

33,554,432×4 位（四 I/O 模式）结构

协议支持：单 I/O、双 I/O 和四 I/O 协议

抗闩锁保护：在 - 1V 至 Vcc+1V 电压范围内，可承受 100mA 电流而不发生闩锁

低电压写禁止：电压在 1.0V 至 1.4V 范围内时禁止写操作

支持 SPI 模式快速读取

最高支持 133MHz 时钟频率

支持快速读取（Fast Read）、2 线读取（2READ）、双线读取（DREAD）、4 线读取（4READ）、四线快速读取（QREAD）指令

支持双倍传输速率（DTR）模式

可配置快速读取操作的虚拟周期数

支持性能增强模式 —— 片上执行（XIP）

支持四线外设接口（QPI）

存储分区：支持所有扇区均为 4K 字节，或所有块均为 32K 字节 / 64K 字节

任意块均可单独擦除

编程特性：

256 字节页缓冲器

四 I/O 页编程（4PP）：提升编程性能

擦除 / 编程周期：典型值为 100,000 次

数据保留期：20 年

软件特性

输入数据格式：1 字节命令码

高级安全特性

块锁定保护：BPO-BP3 和 T/B 状态位定义受保护区域的大小，该区域可防止编程和擦除指令操作

独立块保护：当一次性可编程（OTP）的写保护选择位（WPSEL）=1 时生效

额外的 4K 位安全一次性可编程（Secure OTP）存储区

具备独特标识符功能

出厂锁定可识别，且支持客户锁定

命令与硬件特性

命令复位

编程 / 擦除暂停止与恢复操作

电子标识

符合 JEDEC 标准：1 字节制造商 ID 和 2 字节器件 ID

RES 指令：用于读取 1 字节器件 ID

REMS 指令：用于读取 1 字节制造商 ID 和 1 字节器件 ID

支持串行闪存可发现参数（SFDP）模式

硬件特性

SCLK（时钟输入引脚）：串行时钟输入端

SI/SIO0（串行输入 / 双向输入输出引脚）：串行数据输入端；在双 I/O 和四 I/O 读取模式下作为串行数据输入 / 输出端

SO/SIO1（串行输出 / 双向输入输出引脚）：串行数据输出端；在双 I/O 和四 I/O 读取模式下作为串行数据输入 / 输出端

WP#/SIO2（写保护 / 双向输入输出引脚）：硬件写保护端；在四 I/O 读取模式下作为串行数据输入 / 输出端

RESET#/SIO3（复位 / 双向输入输出引脚）：硬件复位端；在四 I/O 读取模式下作为串行数据输入 / 输出端

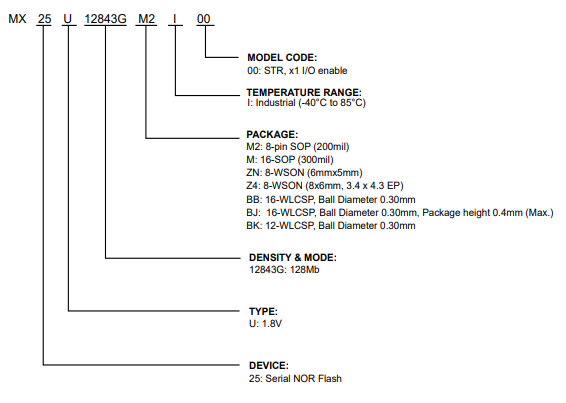

封装类型

M2: 8-pin SOP (200mil)

M:16-SOP(300mil)

ZN: 8-WSON (6mmx5mm)

Z4:8-WSON(8x6mm,3.4x 4.3 EP)

BB:16-WLCSP,Ball Diameter 0.30mm

BJ:16-WLCSP,Ball Diameter 0.30mm,Package height 0.4mm(Max.）

BK:12-WLCSP,Ball Diameter 0.30mm

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）要求，且不含卤素

MX25U12843GBBI00产品概述

MX25U12843G 是一款容量为 128 兆位（128Mb）的串行 NOR 闪存，其内部配置为 16,777,216×8 位结构。当工作在双 I/O 模式或四 I/O 模式时，存储结构会分别变为 67,108,864 位 ×2 位或 33,554,432 位 ×4 位。

MX25U12843G 具备串行外设接口（SPI）和专用软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#）输入，可使能对该器件的串行访问。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入与数据输出；当工作在四 I/O 读取模式时，SI 引脚、SO 引脚、写保护引脚（WP#）和复位引脚（RESET#）会分别变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚，实现地址 / 虚拟位输入与数据输出功能。

MX25U12843G 搭载的旺宏（Macronix）专利技术 MXSMIO®（串行多 I/O），支持对整个芯片进行连续读取操作。

当发送编程 / 擦除命令后，器件会自动执行编程 / 擦除算法，该算法可对指定的页或扇区 / 块地址完成编程 / 擦除操作，并进行校验。其中，编程命令的执行单位支持字节、页（256 字节）或字；擦除命令的执行单位支持 4K 字节扇区、32K 字节块、64K 字节块或整个芯片。

为方便用户进行接口操作，器件内置状态寄存器，用于指示芯片当前状态。可通过发送状态读取命令，借助忙标志位（WIP bit，即 Write In Progress bit）检测编程或擦除操作的完成状态。

高级安全特性进一步强化了器件的保护与安全功能，详细信息请参见 “安全特性” 章节。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将保持在待机模式。

MX25U12843G 采用旺宏（Macronix）专有存储单元技术，即便经过 100,000 次（原文 “100,00” 应为笔误，结合行业常规参数修正为 “100,000”）编程与擦除循环后，仍能可靠保存存储内容。
