MX25U25645GMI54

MX25U25645G54 1.8V,256M-BIT[x 1/x 2/x 4] CMOS MXSMIO(SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25U25645GMI54 1.8V Serial NOR Flash芯片型号介绍：

通用特性

单电源供电：读写、擦除及编程操作的供电电压为 1.65-2.0 伏

256 兆位存储容量：支持以下三种存储结构

268,435,456×1 位结构

134,217,728×2 位（双 I/O 模式）结构

67,108,864×4 位（四 I/O 模式）结构

抗闩锁能力：在 - 1V 至 Vcc+1V 电压范围内，可承受 100mA 电流而不发生闩锁

支持 SPI 模式快速读取：最高支持 166MHz 的快速时钟频率

支持命令复位功能

支持编程 / 擦除暂停与恢复操作

支持快速读取（Fast Read）、2 线读取（2READ）、双线读取（DREAD）、4 线读取（4READ）、四线快速读取（QREAD）指令

支持双倍传输速率（DTR）模式

可配置快速读取操作的虚拟周期数

支持性能增强模式 —— 片上执行（XIP）

支持串行闪存可发现参数（SFDP）模式

Quad 使能位（QE 位）永久固定：QE=1，且四 I/O 模式始终使能

支持四线外设接口（QPI）

所有器件均符合 RoHs 标准且不含卤素

软件特性

支持串行外设接口（SPI）- 模式 0 和模式 3

输入数据格式：1 字节命令码

高级安全特性

块锁定保护：BPO-BP3 状态位定义受保护区域的大小，该区域可防止编程和擦除指令操作

高级扇区保护功能

额外的 8K 位一次性可编程（OTP）安全存储区

独特标识符功能

出厂锁定可识别，且支持客户锁定

协议支持：单 I/O、双 I/O 和四 I/O 协议

电子标识

符合 JEDEC 标准：1 字节制造商 ID 和 2 字节器件 ID

RES 指令：用于读取 1 字节器件 ID

REMS 指令：用于读取 1 字节制造商 ID 和 1 字节器件 ID

硬件特性

存储分区：支持以下任意一种均等分区方式

所有扇区均为 4K 字节

所有块均为 32K 字节

所有块均为 64K 字节

独立擦除：任意块均可单独擦除

编程特性

256 字节页缓冲器

四线输入 / 输出页编程（4PP）：提升编程性能

擦除 / 编程周期：典型值为 100,000 次

数据保留期：20 年

引脚功能

SCLK（串行时钟输入）：串行时钟输入端

SI/SIO0（串行数据输入 / 双向输入输出）：串行数据输入端；在双 I/O 和四 I/O 读取模式下作为串行数据输入 / 输出端

SO/SIO1（串行数据输出 / 双向输入输出）：串行数据输出端；在双 I/O 和四 I/O 读取模式下作为串行数据输入 / 输出端

SIO2（双向输入输出）：在四 I/O 读取模式下作为串行数据输入 / 输出端

SIO3（双向输入输出）：在四 I/O 读取模式下作为串行数据输入 / 输出端

RESET#（硬件复位引脚）：硬件复位端

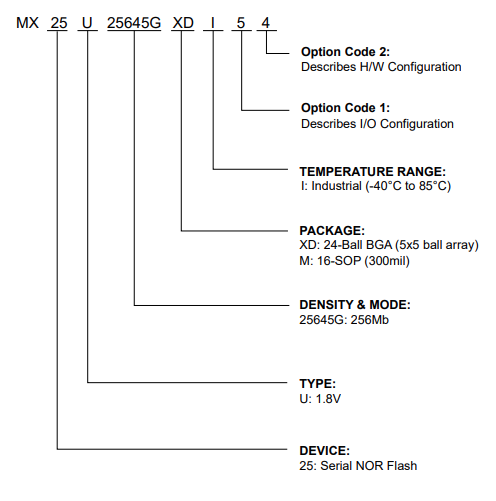

封装类型

M: 16-SOP (300mil)

XD: 24-Ball BGA (5x5 ball array)

所有器件均符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）要求，且不含卤素

MX25U25645GMI54产品概述

MX25U25645G 是一款容量为 256 兆位（256Mb）的串行 NOR 闪存，其内部配置为 33,554,432×8 位结构。当工作在双 I/O 模式或四 I/O 模式时，存储结构会分别变为 134,217,728 位 ×2 位或 67,108,864 位 ×4 位。

MX25U25645G 具备串行外设接口（SPI）和专用软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#）输入，可使能对该器件的串行访问。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入与数据输出；当工作在四 I/O 读取模式时，SI 引脚和 SO 引脚同样会变为 SIO0 引脚和 SIO1 引脚，实现地址 / 虚拟位输入与数据输出功能（注：四 I/O 模式下还需配合 SIO2、SIO3 引脚使用，原文未重复提及，此处为功能一致性补充说明）。

MX25U25645G 搭载的旺宏（Macronix）专利技术 MXSMIO®（串行多 I/O），支持对整个芯片进行连续读取操作。

当发送编程 / 擦除命令后，器件会自动执行编程 / 擦除算法，该算法可对指定的页或扇区 / 块地址完成编程 / 擦除操作，并进行校验。其中，编程命令的执行单位支持字节、页（256 字节）或字；擦除命令的执行单位支持扇区（4K 字节）、块（32K 字节）、块（64K 字节）或整个芯片。

为方便用户进行接口操作，器件内置状态寄存器，用于指示芯片当前状态。可通过发送状态读取命令，借助忙标志位（注：原文 “wipbi” 应为 “WIP bit”，即 Write In Progress bit，忙标志位）检测编程或擦除操作的完成状态。

高级安全特性进一步强化了器件的保护与安全功能，详细信息请参见 “安全特性” 章节。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将进入待机模式。

MX25U25645G 采用旺宏（Macronix）专有存储单元技术，即便经过 100,000 次编程与擦除循环后，仍能可靠保存存储内容。
