MX25U25643GZNI00

MX25U25643G 1.8V，256M-BIT[x1/x2/x4] CMOS MXSMIO（串行多输入/输出）

MXIC(旺宏电子)MX25U25643GZNI00 1.8V Serial NOR Flash芯片型号介绍：

快闪存储器

主要特点

·协议支持-单I/O、双I/O和四I/O

·支持DTR（双倍传输速率）模式

支持高达133MHz的时钟频率

·四外设接口（QPI）读取/编程模式

通用特性（GENERAL）

支持串行外设接口（Serial Peripheral Interface，SPI）—— 模式 0 和模式 3

支持命令复位（Command Reset）

支持编程 / 擦除挂起与恢复操作（Program/Erase Suspend and Resume operation）

支持电子标识（Electronic Identification）

JEDEC 1 字节制造商 ID 和 2 字节器件 ID

RES 命令（用于读取 1 字节器件 ID）

REMS 命令（用于读取 1 字节制造商 ID 和 1 字节器件 ID）

单电源供电操作（Single Power Supply Operation）

读取、擦除和编程操作的供电电压范围：1.65 至 2.0 伏

存储结构选项

268,435,456×1 位结构

134,217,728×2 位（双 I/O 模式）结构

67,108,864×4 位（四 I/O 模式）结构

支持串行闪存可发现参数（Serial Flash Discoverable Parameters，SFDP）模式

协议支持（Protocol Support）

单 I/O、双 I/O 和四 I/O 协议

闩锁保护（Latch-up protected）：在 - 1V 至 Vcc+1V 电压范围内，可承受 100mA 电流

硬件特性（HARDWARE FEATURES）

SCLK 输入（SCLK Input）

串行时钟输入（Serial clock input）

支持 SPI 模式下的快速读取（Fast read for SPI mode）

支持的时钟频率高达 133MHz

支持快速读取（Fast Read）、2 线读取（2READ）、双线读取（DREAD）、4 线读取（4READ）、四线读取（QREAD）指令

支持双倍传输速率（DTR，Double Transfer Rate）模式

SI/SIO0 引脚

串行数据输入（Serial Data Input）；或在 2×I/O 读取模式、4×I/O 读取模式下作为串行数据输入 / 输出（Serial Data Input/Output）

SO/SIO1 引脚

串行数据输出（Serial Data Output）；或在 2×I/O 读取模式、4×I/O 读取模式下作为串行数据输入 / 输出（Serial Data Input/Output）

可配置快速读取操作的虚拟周期数（Configurable dummy cycle number for fast read operation）

支持性能增强模式 —— 片上执行（XIP，execute-in-place）

支持四外设接口（QPI，Quad Peripheral Interface）

WP#/SIO2 引脚

硬件写保护（Hardware Write Protection）；或在 4×I/O 读取模式下作为串行数据输入 / 输出（Serial Data Input/Output）

RESET#/SIO3 引脚

硬件复位引脚（Hardware Reset pin）；或在 4×I/O 读取模式下作为串行数据输入 / 输出（Serial Data Input/Output）

存储分区选项

等大小扇区：每个扇区 4K 字节

等大小块：每个块 32K 字节；或每个块 64K 字节

任意块可单独擦除（Any Block can be erased individually）

编程特性（Programming）

256 字节页缓冲器（256byte page buffer）

四输入 / 输出页编程（4PP，Quad Input/Output page program），以提升编程性能

典型擦除 / 编程周期：100,000 次

数据保留期：20 年

软件特性（SOFTWARE FEATURES）

输入数据格式（Input Data Format）

1 字节命令码（1-byte Command code）

高级安全特性（Advanced Security Features）

块锁定保护（Block lock protection）

BPO-BP3 和 T/B 状态位用于定义可防止编程和擦除指令操作的区域大小

当 OTP（一次性可编程）WPSEL=1 时，支持单独块保护（Individual Block Protection）

额外的 8K 位安全 OTP（8K bit security OTP）

具备唯一标识符（Features unique identifier）

工厂锁定可识别，且用户可锁定（Factory locked identifiable, and customer lockable）

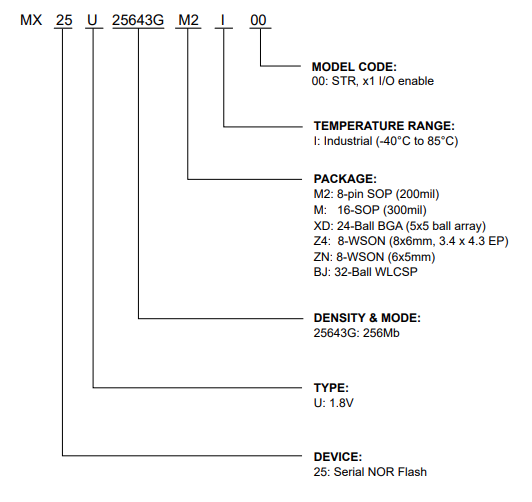

封装（PACKAGE）

M2: 8-pin SOP (200mil)）

M:16-SOP (300mil)）

XD:24-Ball BGA (5x5 ballarray)

Z4: 8-WSON (8x6mm,3.4 x 4.3 EP)

ZN:8-WSON (6x5mm)

BJ: 32-Ball WLCSP

所有器件均符合 RoHS 标准且不含卤素（RoHS Compliant and Halogen-free）

MX25U25643GZNI00概述

MX25U25643G 是一款容量为 256Mb（兆位）的串行 NOR 闪存，其内部结构配置为 33,554,432×8 位。当工作在双 I/O 模式或四 I/O 模式时，其结构会分别变为 134,217,728 位 ×2（位）或 67,108,864 位 ×4（位）。

MX25U25643G 具备串行外设接口（SPI）和软件协议，在单 I/O 模式下，可通过简单的三线总线实现操作。这三条总线信号分别为：时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。通过片选信号（CS#）输入，可使能对该器件的串行访问。

当器件工作在双 I/O 读取模式时，SI 引脚和 SO 引脚会分别变为 SIO0 引脚和 SIO1 引脚，用于地址 / 虚拟位输入和数据输出；当工作在四 I/O 读取模式时，SI 引脚、SO 引脚、WP# 引脚和 RESET# 引脚会分别变为 SIO0 引脚、SIO1 引脚、SIO2 引脚和 SIO3 引脚，同样用于地址 / 虚拟位输入和数据输出。

MX25U25643G 搭载的 MXSMIO®（串行多 I/O）技术，支持对整个芯片进行顺序读取操作。当发送编程 / 擦除命令后，器件会执行自动编程 / 擦除算法，对指定的页或扇区 / 块地址进行编程 / 擦除操作，并完成校验。其中，编程命令可按字节、按页（256 字节）或按字执行；擦除命令可按 4K 字节扇区、32K 字节块、64K 字节块或整个芯片执行。

为方便用户进行接口操作，该器件内置了一个状态寄存器，用于指示芯片当前状态。用户可发送状态命令，通过 “写忙”（WIP）位来判断编程或擦除操作是否完成。

该器件还具备先进的安全特性，可增强数据保护和安全功能，更多详情请参见 “安全特性” 章节。

当器件未处于工作状态且片选信号（CS#）为高电平时，器件将进入待机模式。

MX25U25643G 采用旺宏电子（Macronix）专有的存储单元技术，即便经过 100,000 次编程和擦除循环后，仍能可靠地保存存储内容。

6.数据保护

在电源转换过程中，可能会出现一些错误的系统级信号，导致无意中擦除或编程。该设备旨在保护自己免受这些意外写入循环的影响。

通电期间，状态机将自动重置为待机模式。此外，控制寄存器设备的架构限制了内存内容只能在特定命令后更改序列已成功完成。

在下文中，有几个功能可以保护系统在VCC供电期间免受意外写入周期的影响-启动和关闭电源或系统噪声。

有效命令长度检查：将检查命令长度是否以字节为基础并完成在字节边界上。

写启用（WREN）命令：在之前设置写启用锁存位（WEL）需要WREN命令其他更改数据的命令。

深度断电模式：通过进入深度断电模式，闪存设备也受到保护写入除从深度断电模式释放命令（RDP）和读取电子命令之外的所有命令

签名命令（RES）和软复位命令。

高级安全功能：有一些保护和安全功能可以保护内容免受linadvertent写入和恶意访问。
