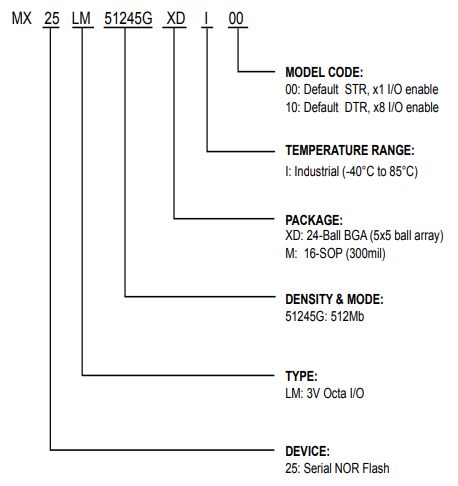

MX25LM51245GMI00

产品型号：MX25LM51245GMI00

制造商：MXIC(旺宏电子)

价格：具体面议

温控范围：-40°C~+85°C

用途：快闪记忆体

存储容量：512Mbit

电压-电源：2.7V-3.6V

规格封装：16-SOP (300mil)

说明书：点击下载

其他介绍

MX25LM51245G 3V 512M-BIT [x 1/x 8] CMOS octaflash Memory

MXIC(台湾旺宏电子)MX25LM51245GMI00 Serial NOR Flash芯片特点：

通用

支持串行外围接口——模式0

单电源操作

-2.7至3.6伏用于读取、擦除和编程操作

512Mb:536870912 x 1位结构或67108864 x 8位（八位I/O模式）结构

协议支持

-单I/O和八I/O

-支持DTR（双倍传输速率）模式

快速频率支持

-支持时钟频率高达

-单输入/输出模式：133MHz

-Octa I/O模式：133MHz

-OPI读取操作的可配置虚拟循环数

提供Octa外围接口（OPI）

相等扇区，每个扇区4K字节，或相等块，每个块64K字节

-任何块都可以单独擦除编程：

-256字节页面缓冲区

-Octa输入/输出页面程序，以提高程序性能

典型的100000次擦除/编程周期

20年数据保留

软件功能

输入数据格式

-SPI：1字节命令代码

-OPI:2字节命令代码

高级安全功能

-闭锁保护

BP0-BP3和T/B状态位定义了要防止编程和擦除的区域大小指示

-高级扇区保护（固体和密码保护）

额外的8K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

命令重置

编程/擦除暂停和恢复操作

电子身份识别

-JEDEC 1字节制造商ID和2字节设备ID

支持串行闪存可发现参数（SFDP）模式

硬件功能

SCLK输入

-串行时钟输入

SIO0-SIO7

-串行数据输入或串行数据输出

DQS

-数据选通信号

重置#

-硬件复位引脚

封装规格

16-pin SOP (300mil)

24-Ball BGA (5x5 ball array)

所有设备均符合RoHS和卤素标准-自由

MX25LM51245GMI00 Serial NOR Flash芯片概述

MX25LM51245G是512Mb位八口串行NOR闪存，配置为67108864 x8内部。MX25LM51245G具有串行外围接口和软件协议，允许在简单的3线总线，而它处于单I/O模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和时钟输出（SCLC），以及串行数据输出（SO）。通过CS#输入启用对设备的串行访问。

MX25LM51245G八闪存在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行以字节为基础或以字为基础。擦除命令在扇区（4K字节）、块（64K字节）或整个芯片上执行基础。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取可以发出命令，通过WIP位检测编程或擦除操作的完成状态。

当设备未运行且CS#为高时，它将进入待机模式。

MX25LM51245G采用Macronix专有的存储单元，即使在100000个编程和擦除周期。
