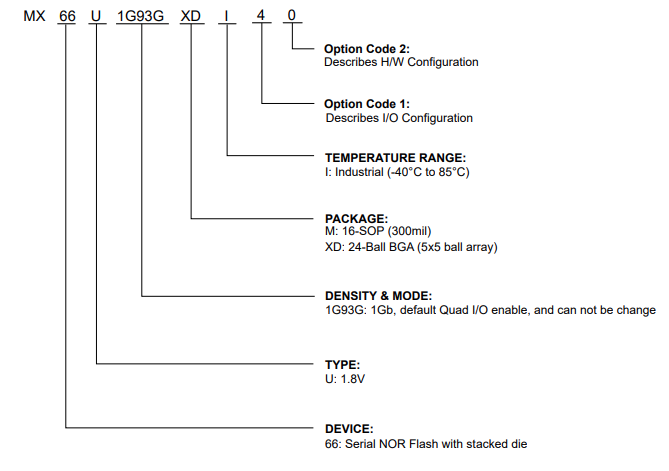

MX66U1G93GMI40

MX66U1G93G 1.8V, 1G-BIT [x 1/x 2/x 4] CMOS MXSMIO (SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX66U1G93GMI40芯片特点

通用

支持串行外围接口——模式0和

模式3

单电源操作

-1.65至2.0伏用于读取、擦除和编程操作-

操作

1073741824 x 1位结构或

536870912 x 2位（双I/O模式）结构或

268435456 x 4位（四I/O模式）结构

协议支持

-单I/O、双I/O和四I/O

从-1V到Vcc+1V的100mA锁存保护

SPI模式的快速读取

-支持高达166MHz的快速时钟频率

-支持快速读取、2读、DREAD、4读、，

QREAD指令

-支持DTR（双倍传输速率）模式

-可配置的虚拟循环数，用于快速读取

操作

支持性能增强模式-XIP（执行-

到位）

四外设接口（QPI）可用

永久固定的QE位（四重启用位）；

QE=1和4 I/O模式始终处于启用状态。

相等扇区，每个扇区4K字节，或相等块

每个32K字节或等于64K字节的块

每

-任何块都可以单独擦除

编程：

-256字节页面缓冲区

-四输入/输出页面程序（4PP）增强

程序性能

典型的100000次擦除/编程周期

20年数据保留

软件功能

输入数据格式

-1字节命令代码

高级安全功能

-闭锁保护

BPO-BP3和T/B状态位定义了

要防止编程和擦除的区域

说明书

-先进的扇区保护功能

额外的8K位安全OTP

-具有唯一标识符

-工厂锁定可识别，客户可锁定

命令重置

编程/擦除暂停和恢复操作

电子识别

-JEDEC 1字节制造商ID和2字节设备

身份证件

-1字节设备ID的RES命令

-REMS命令，用于1字节制造商ID和

1字节设备ID

支持串行闪存可发现参数

（SFDP）模式

硬件功能

SCLK输入

-串行时钟输入

硅/二氧化硅

-串行数据输入或串行数据输入/输出2

x I/O读取模式和4x I/O读取模式

SO/SI01

-串行数据输出或串行数据输入/输出

2 x1/O读取模式和4 x I/O读取模式

二氧化硅

-4 x I/O读取模式的串行数据输入/输出

SI03

-4 x I/O读取模式的串行数据输入/输出

重置#

-硬件复位引脚

包裹

- 24-Ball BGA (5x5 ball array)

-16-pin SOP (300mil)

-所有设备均符合RoHS标准，不含卤素

MX66U1G93GMI40芯片概述

MX66U1G93G是1Gb位串行NOR闪存，内部配置为134217.728 x 8。当则结构变为536870912位x2或268435456位x4。MX66U1G93G具有串行外围接口和软件协议，允许在简单的3线总线上运行单I/O模式。三个总线信号是时钟输入（SCLK）、串行数据输入（SI）和串行数据输出（SO）。

通过CS#输入启用对设备的串行访问。

当它处于双I/O读取模式时，SI引脚和SO引脚变为地址/虚拟位的SIO0引脚和SiO1引脚输入和数据输出。当它处于四输入/输出读取模式时，SI引脚和SO引脚变为SIO0引脚和SIO1引脚地址/虚拟位输入和数据输出。

MX66U1G93G MXSMIO°（串行多I/O）在整个芯片上提供顺序读取操作。

发出编程/擦除命令后，自动编程/擦除算法，用于编程/擦除和验证将执行指定的页面或扇区/块位置。程序命令按字节或页（256）执行在扇区（4K字节）、块（32K字节）或块（64K字节）上执行擦除命令的基于字节或字的擦除命令，或基于整个芯片。

为了给用户提供易于使用的界面，包括一个状态寄存器来指示芯片的状态。状态已读取可以发出命令以通过WiPbit检测编程或擦除操作的完成状态。

高级安全功能增强了保护和安全功能，请参阅安全功能部分更多细节。

当设备未运行且CS#为高时，它将进入待机模式。

MX66U1G93G采用Macronix专有的存储单元，即使在100000个编程和擦除周期。
