电子元器件基础知识大全详解（图文结合）

• 电容存储电荷，是电子元件中的能量存储器。

• 电容类型： 电解电容、陶瓷电容、电介质电容等，各有不同特性。

• 电容性质： 电容的容量决定了它在存储电荷时的能力，单位为法拉（F）。

 电感（Inductor）：

• 电感通过电磁感应产生电动势，是电子电路中常见的元件。

• 自感与互感： 电感可以分为自感和互感，是电磁感应的产物。

• 电感特性： 电感在电路中起到储存和释放能量的作用，单位为亨利（H）。

二极管（Diode）：

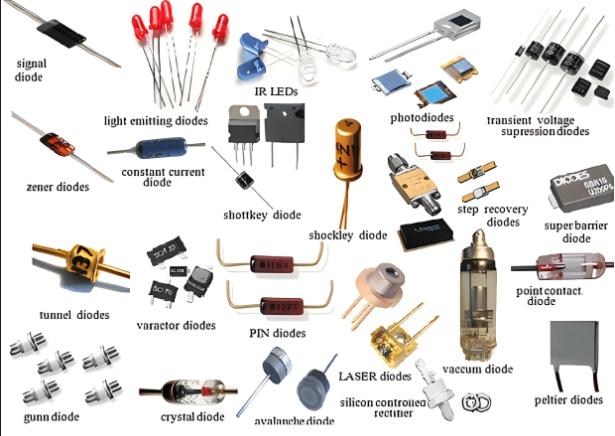

• 二极管是一种半导体元件，具有正向导通和反向截止的特性，用于整流和开关电路。

• 整流作用： 二极管可用于将交流转换为直流。

• Zener二极管： 用于稳压，确保电路中的电压恒定。

晶体管（Transistor）：

• 晶体管是一种用于放大和控制电流的半导体器件，是现代电子电路的基石。

• 三种类型： NPN、PNP、场效应晶体管（FET）等，用于放大和控制电流。

• 工作原理： 晶体管的工作基于半导体的导电性能。

集成电路（Integrated Circuit，IC）：

• IC将多个电子元件集成在一个芯片上，包括微处理器、存储器等，是电子技术发展的关键。

• 种类： 数字集成电路（Digital IC）、模拟集成电路（Analog IC）等。

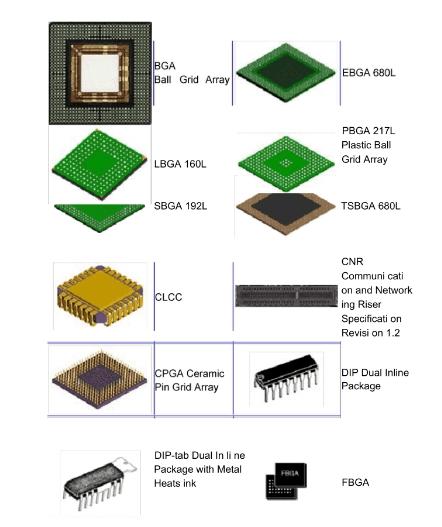

• 封装： IC可以封装成不同形状，如Dual In-line Package（DIP）、Surface Mount Device（SMD）等。

操作放大器（Operational Amplifier，Op-Amp）：

• Op-Amp是一种高增益、差分放大器，常用于信号放大、滤波等应用。

• 负反馈： 使用负反馈可调整放大器的增益。

• 比较器： Op-Amp也可用作比较器，用于比较两个电压的大小。

传感器（Sensor）：

• 传感器转换物理量为电信号，包括光敏电阻、温度传感器、气体传感器、加速度计等。

• 光敏电阻： 对光敏感，用于光敏电路和光控开关。

• 温度传感器： 常见的有热敏电阻和数字温度传感器。

电子管（Vacuum Tube）：

• 电子管是早期电子设备中使用的放大器和开关，已被晶体管取代。

• 热电子发射： 电子管通过加热阴极产生热电子发射。

• 替代技术： 由于功耗大，已被晶体管替代。

电池与电源（Battery and Power Supply）：

• 电池提供便携式设备的电源，而电源提供稳定的电压和电流。

• 电池类型： 锂电池、碱性电池、镍氢电池等。

• 稳压电源： 确保提供给电路的电压稳定。

逻辑门（Logic Gate）：

• 逻辑门执行基本的逻辑运算，包括与门、或门、非门等。

• 基本逻辑门： 与门、或门、非门，它们可组合成复杂的数字电路。

• 集成电路中的应用： 逻辑门常被集成在数字IC中，执行各种逻辑操作。

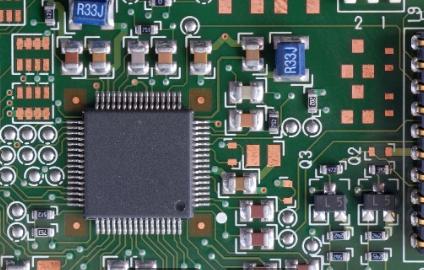

电路板（Printed Circuit Board，PCB）：

• PCB是支持和连接电子元件的基板，是电子设备的重要组成部分。

• 层次： PCB可以是单层、双层或多层的，用于支持和连接元器件。

• 设计软件： 使用软件如Altium Designer、KiCad等进行电路板设计。

传导带（Conductor）和绝缘体（Insulator）：

• 传导带具有良好的导电性，而绝缘体对电流具有很高的阻抗。

• 导体： 电流能在导体中自由流动，如金属。

• 绝缘体： 具有很高电阻的材料，阻止电流流动，如橡胶、塑料。

 整流器与稳压器（Rectifier and Regulator）：

• 整流器将交流转换为直流，稳压器确保电压稳定。

• 整流器类型： 单相、三相整流器，用于将交流转换为直流。

• 稳压器种类： 线性稳压器、开关稳压器，用于保持输出电压稳定。

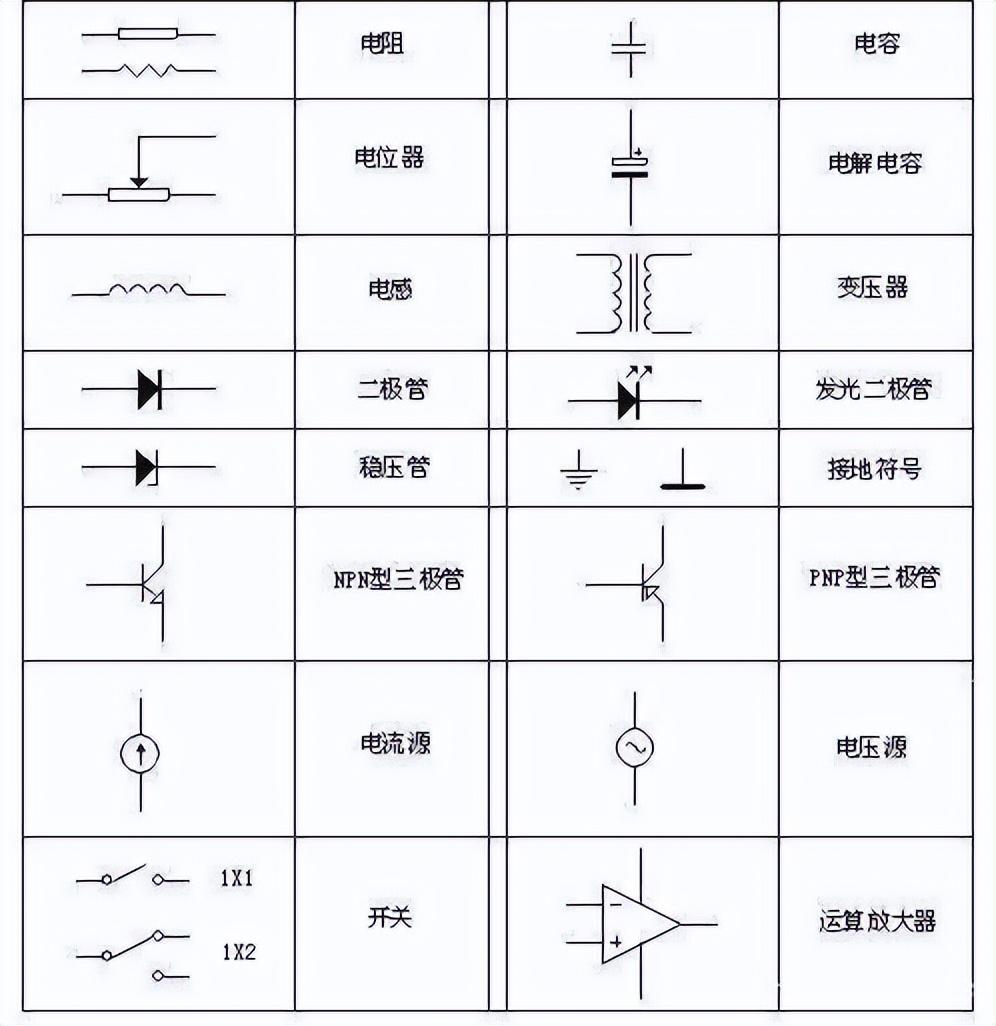

电子元器件符号：

• 了解元器件的电路图符号，有助于理解和设计电子电路。
