电感啸叫的产生原因和处理方式

电感啸叫是电子设备运行中一种常见的噪声现象，其声音特征通常表现为高频、刺耳的尖鸣声。这种异常噪声不仅影响用户的使用体验，还可能预示着设备的性能下降、工作状态不稳定，甚至在某些情况下可能导致电路元件的损坏。本文将系统地阐述电感啸叫的形成机制及其相应的排查与解决策略。

1. 产生原因

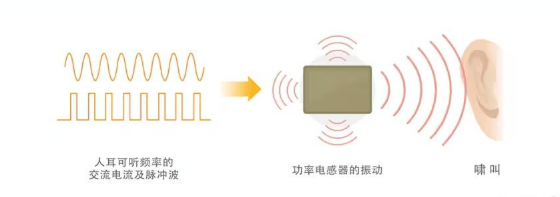

电感啸叫的本质通常是磁性元件（如功率电感、变压器等）在工作过程中产生了人耳可闻的机械振动（频率在20Hz至20kHz之间）。这种振动主要由以下几个因素引发：

电磁干扰引发的杂散振荡： 电路中的电感器件在工作时会产生交变磁场。当受到来自电源线、开关电源或其他邻近电子设备的电磁干扰时，电感线圈可能发生非预期的振动。这种外部或内部的电磁场耦合会导致线圈或磁芯发生微观位移，从而产生啸叫。

谐振效应的激发： 在开关电源或滤波电路中，电感（L）通常会与电容（C）构成谐振回路。如果电路中的激励信号（如PWM脉宽调制信号）包含某一频率分量，恰好与LC回路的固有谐振频率一致或接近，就会引发谐振。在谐振状态下，电流和电压的相位发生变化，可能导致电感磁芯的磁通密度剧烈波动，进而引发磁芯材料的磁致伸缩效应或线圈的机械振动，最终产生啸叫。

电流与电压的瞬态冲击： 电路中负载的快速变化、电源的突然接通与关断，或是开关管导通与关闭瞬间产生的尖峰电流，都可能形成电流浪涌。这种瞬态的电流冲击作用于电感线圈时，会产生一个冲击力，使线圈绕组之间发生微小的相对位移或使磁芯产生振动。特别是在轻载或脉冲负载模式下，这种瞬态冲击的频率若落入音频范围，就会形成可闻噪声。

电感器件的设计与工艺缺陷： 电感器件的品质直接决定了其抗噪能力。设计不合理（如磁芯气隙不合适、绕组绕制不紧密）或生产工艺不良（如浸漆未完全固化、磁芯与线圈固定不牢）都可能导致器件的机械强度不足。在交变磁场的作用下，这些结构松散的部件更容易产生振动，从而引发啸叫。此外，部分磁芯材料（如铁氧体）固有的磁致伸缩特性，如果未在设计中进行优化，也会放大这种振动效应。

2. 处理方式

解决电感啸叫问题，关键在于从源头定位病因，并采取针对性的措施进行干预。

故障诊断

在处理啸叫问题前，必须通过科学的方法精确定位问题源头，避免盲目操作：

排除其他故障源： 首先应确认啸叫声确实源自电感，而非其他如电容（陶瓷电容压电效应）、风扇或继电器等器件。可以通过绝缘螺丝刀或听诊器抵住可疑元件，用耳朵或拾音器辅助判断。

频谱分析： 使用频谱分析仪或具有FFT（快速傅里叶变换）功能的示波器测量电感两端的电压或电流波形。通过分析噪声的频率成分，可以判断其是否与开关频率、负载变化频率或电路谐振频率相关。

热成像检测： 啸叫往往伴随异常的能量损耗。利用红外热成像仪检查电路板，如果某个电感在工作时温度明显高于同类型其他器件，则可能说明其处于非正常的工作状态（如饱和或过流），这往往是啸叫的伴随现象或根本原因。

时域波形观察： 使用示波器观察电感前端的PWM波形。检查是否存在波形抖动、间歇振荡（Burst Mode）或占空比突变等情况，这些往往是引发啸叫的直接电学诱因。

处理方法

根据诊断出的具体原因，可以从硬件设计、器件选型及软件配置等多个维度进行处理：

优化电路设计以抑制瞬态冲击：

增加滤波与缓冲： 在电源输入端增加足够的滤波电容，或在开关管两端添加RC（电阻-电容）缓冲吸收电路（Snubber），以平滑电流尖峰和电压过冲，减少对电感的冲击。

改善环路稳定性： 调整电源控制环路的补偿网络，避免环路产生低频振荡或进入不连续模式。

规避谐振风险：

错开谐振频率： 通过计算和测试，调整电感量或电容值，使电路的谐振频率远离开关频率及其谐波分量，或避开系统可能产生的干扰频率。

引入阻尼： 在谐振回路中串联一个小阻值的电阻（如果是RC缓冲电路）或使用具有损耗特性的磁芯材料，以吸收谐振能量，降低Q值（品质因数），从而抑制啸叫。

加强电磁兼容性设计：

优化地线布局： 采用大面积地平面或单点接地策略，减小地线回路的阻抗和面积，避免地线噪声耦合到电感上。

实施屏蔽措施： 对于辐射敏感或辐射强烈的电感，可以在其外部增加闭合的磁屏蔽罩（如铜箔或专用磁屏蔽罐），并将屏蔽罩可靠接地，以隔离电磁场干扰。

更换或改进电感器件：

选用封闭式电感： 将普通的半封闭（磁罩）或开磁路电感更换为全封闭（一体成型）电感。这类电感磁芯与线圈结合紧密，磁屏蔽效果好，抗机械振动能力强，能有效抑制啸叫。

检查电流承载能力： 确保电感在实际工作中的峰值电流远低于其饱和电流。若电感饱和，电感量会急剧下降，导致电流失控和剧烈振动，此时需更换饱和电流更大的电感。

浸渍处理： 对于变压器或自制的电感，可以通过真空浸漆工艺，使绝缘漆渗透到线圈与磁芯的缝隙中，固化后能极大地增强器件的整体性和机械强度，减少振动。

软件层面的调整：

调制开关频率： 如果啸叫源于固定的开关频率与电感机械谐振频率巧合，可以尝试在软件中微调PWM的开关频率，避开机械共振点。

优化工作模式： 避免在轻负载条件下进入容易引发间歇振荡的省电模式（如PFM模式，即脉冲频率调制模式），可以通过软件强制使其工作在PWM模式，或增加假负载，使电路始终工作在连续模式。

扩频调频技术： 对于一些数字电源，可以启用扩频时钟功能，将开关频率的能量分散在一个较宽的频带上，从而降低单一频率上的能量峰值，使可闻噪声减弱。

通过上述从诊断到处理的系统性方法，可以有效地解决或缓解电感啸叫问题，提升电子设备的可靠性和用户的使用体验。
