Flash芯片的存储原理

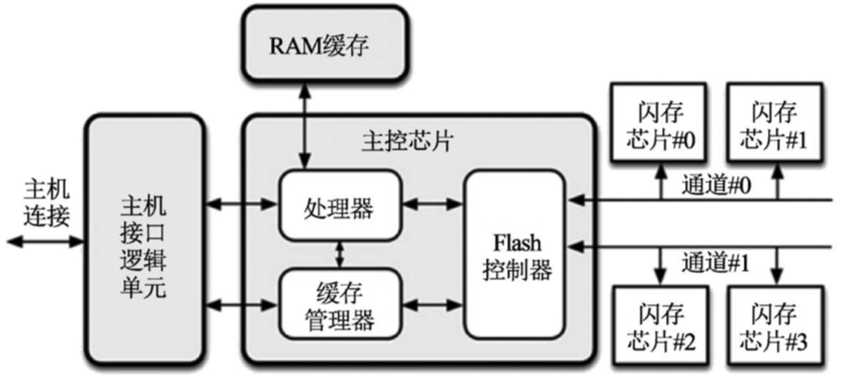

Flash芯片存储机制核心原理

一、Flash 核心存储原理

Flash 属于非易失性闪存，断电数据不丢失。其最小存储单元为浮栅场效应管，利用浮置栅极能否保存电子、以及电荷量差异改变晶体管阈值电压，以此区分逻辑 0/1：

浮栅带电子：导通能力变弱，读取为 0

浮栅无电子：正常导通，读取为 1

所有 Flash 的写入、擦除本质都是控制浮栅电子的注入与释放。

二、存储颗粒等级：SLC / MLC / TLC / QLC

通过精细划分电压阈值，单个存储单元可存储多 bit 数据，形成容量、寿命、速度、成本的阶梯取舍：

SLC（1bit/单元）：速度最快、抗干扰强、寿命最高，适用于工业、车规、高可靠场景。

MLC（2bit/单元）：容量翻倍，寿命中等，多用于早期高端消费存储。

TLC（3bit/单元）：当前市场主流，性价比均衡，广泛用于 SSD、eMMC、UFS。

QLC（4bit/单元）：容量最大、成本最低，但寿命最短，主打超大容量民用存储。

三、制程工艺：2D 平面 Flash vs 3D 堆叠 Flash

2D Flash：单元平铺在硅片表面，受光刻工艺限制，容量上限低，仅用于小容量 NOR 产品。

3D Flash：垂直多层堆叠存储单元，突破平面尺寸限制，大幅提升容量与可靠性，是目前大容量 NAND 的标准工艺。

四、NOR Flash 与 NAND Flash 核心区别

1. 阵列结构差异

NOR Flash（并联结构）：单元独立并联，支持随机字节寻址、XIP 片上直接运行程序，读速度快、可靠性极高、几乎无坏块。

NAND Flash（串联结构）：单元串联组网，地址数据复用 IO，只能按页读写、按块擦除，无法直接运行代码，存在天然坏块。

2. 读写擦物理机制

NOR 写入：热电子注入效应，需要高压升压，写入速度慢、功耗高。

NAND 写入：F-N 隧穿效应，无需高压，写入速度远优于 NOR。

统一擦除原理：两者擦除均采用 F-N 隧穿释放浮栅电子，将数据统一恢复为 1。

3. 特性与应用分工

NOR Flash：小容量、高可靠、可跑代码；用于固件、启动程序、MCU 配置存储（SPI/QSPI NOR）。

NAND Flash：大容量、低成本、高速读写；用于 eMMC、UFS、SSD、SD 卡等数据存储。

五、NAND 标准操作指令（ONFI 规范）

NAND 所有操作均为原子操作，遵循国际 ONFI 标准：

读操作：00h（发读命令）→ 行列地址 → 30h（确认读取）

写操作：80h（编程命令）→ 地址+数据 → 10h（确认写入）

擦除操作：60h（擦除命令）→ 块地址 → D0h（确认擦除）

六、嵌入式 Linux 软件管理架构

Linux 通过 MTD 子系统统一管理 NOR/NAND 闪存，实现软硬件解耦：

底层：MTD 驱动适配硬件，提供标准读写、擦除、坏块检测接口。

中层：搭配专用文件系统 —— NOR 适配 JFFS2，NAND 适配 UBIFS/YAFFS2，自带磨损均衡、ECC 纠错。

上层：设备树预分区，系统通过 /dev/mtdx 节点完成闪存挂载与读写管理。

七、核心总结

Flash 依靠浮栅 MOS 管电荷存储实现非易失性保存；通过 SLC/MLC/TLC/QLC 区分容量与寿命等级，通过 2D/3D 制程决定硬件密度。NOR 主打固件启动、高可靠、可执行代码，NAND 主打大容量高速数据存储。嵌入式平台基于 MTD 子系统与专用文件系统，完成闪存的标准化管理与稳定运行。
