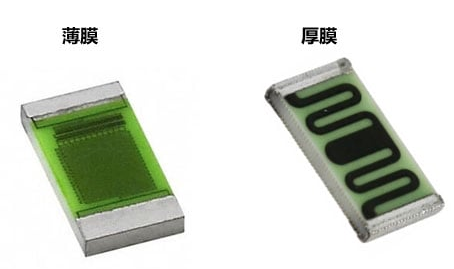

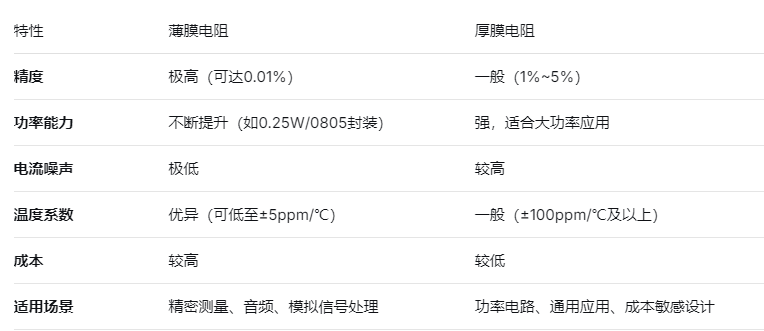

薄膜电阻和厚膜电阻的共同之处在于，它们都是在耐热基板表面涂覆一层电阻材料而形成的元件。两者最直观的差异在于导电层的厚度——厚膜电阻的膜层厚度可达薄膜电阻的上千倍。然而，仅理解厚度差异并不足以指导实际选型。本文将从精度与功率、电流噪声、温度系数（TCR） 三个核心维度深入剖析，帮助您在电路设计中做出更合理的选择。
一、精度与功率的差异
概括而言：
薄膜电阻：面向高精度应用而设计。
厚膜电阻：面向高功率应用而优化。
薄膜电阻通过真空溅镀工艺在陶瓷基板上沉积一层均匀的金属导电层，厚度仅为几微米。随后通过光刻或激光蚀刻精确调整阻值，因此可实现低至0.01%的极高精度。这种高精度使薄膜电阻成为精密测量、信号处理和模拟电路中的理想选择。
厚膜电阻则采用丝网印刷工艺，将导电浆料（金属与玻璃的混合物）印制在基板上，膜厚可达薄膜电阻的上千倍。这种厚膜结构使其能够承受更高功率，同时制造成本更低。然而，其阻值精度相对较低，容差通常在1%至5%之间。
值得注意的是，随着薄膜电阻技术的进步，其在功率能力上的差距正在缩小。例如，TE Connectivity的RN73系列0805封装薄膜电阻额定功率为0.1W，而新一代RP73P系列同样0805封装的功率已提升至0.25W，显示出薄膜电阻在保持精度的同时不断拓展功率边界。
二、电流噪声的差异
电流噪声是指电阻中产生的宽频谱电信号，会叠加在有用信号上造成干扰。在这一点上，薄膜电阻明显优于厚膜电阻。

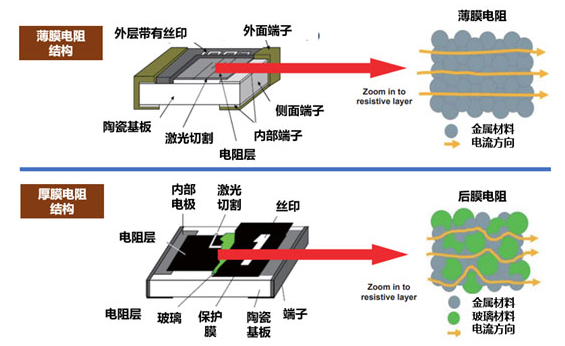

从微观结构分析（以Yageo产品为例）：
薄膜电阻的导电层由紧密堆叠的金属颗粒构成，形成连续均匀的金属膜。电子在其中的移动顺畅无阻，几乎不产生额外的电流噪声。
厚膜电阻的导电层由金属颗粒和玻璃材料混合而成。玻璃为绝缘体，电子无法通过，只能绕行，导致电流路径紊乱，从而产生显著的电流噪声。
实测数据表明，在相同阻值和频率条件下，薄膜电阻的噪声水平远低于厚膜电阻。这一特性使薄膜电阻特别适用于音频放大电路、精密传感器信号调理等对信噪比要求较高的应用场景。
三、温度系数（TCR）的差异
电阻的温度系数描述了阻值随温度变化的程度，单位通常为ppm/℃（百万分之一每摄氏度）。计算公式如下：
其中，t₁为参考温度（通常为25℃），t₂为测试温度，R₁和R₂分别为对应温度下的阻值。
在温度稳定性方面，薄膜电阻同样占据优势。由于其导电层通过溅镀工艺形成均匀致密的金属膜，阻值随温度变化极小。相比之下，厚膜电阻的印刷工艺和复合材料结构使其温度系数明显偏高。
以Yageo的0805封装产品为例：
厚膜RC系列：TCR范围为±100ppm/℃至±300ppm/℃
薄膜RT系列：TCR范围可低至±5ppm/℃至±50ppm/℃
这意味着在温度变化环境中，薄膜电阻能够保持更高的阻值稳定性，适用于精密基准源、测量电路和温度敏感型应用。
