SD NAND 与 SD 卡是嵌入式、消费电子领域两类常用存储介质,二者名称相近,但封装形态、硬件特性、可靠性与适用场景差异显著,下面从基础定义、物理形态、接口协议、容量成本、应用场景多维度对比说明。
一、基础定义
SD NAND
属于嵌入式贴片式 NAND 闪存方案,采用 BGA/LGA 贴片封装,直接焊接在设备主板上,为板载内置存储;内部集成主控、NAND 颗粒,原生兼容 SD 协议,自带块、扇区读写管理逻辑,主要用于存放固件、系统程序、设备配置与核心业务数据。
SD 卡(含 Micro SD/TF 卡)
可插拔外置存储介质,卡片式结构,需搭配专用卡槽使用;出厂默认适配 FAT 文件系统,定位为设备扩容载体,多用于存放照片、视频、文档等用户临时数据。

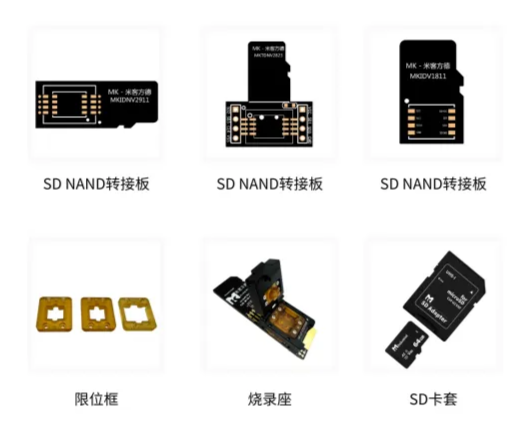

二、物理封装与安装方式
SD 卡
分体可插拔卡片结构:标准 SD 卡尺寸 32×24×2.1mm,Micro SD(TF 卡)尺寸 11×15×1mm;依靠卡槽接触通信,可随时拆装更换,但卡槽会占用 PCB 额外空间,抗震、防尘能力偏弱。
SD NAND
贴片一体化封装,主流规格 6×8mm、9×12.5mm,厚度仅 0.75mm,直接 SMT 焊接于电路板;无机械插拔结构,节省整机内部空间,抗震动、防潮防尘性能更强,不可单独拆卸。
三、通信接口与开发优势
SD 卡
仅标准 SD 协议通信,必须配套硬件卡槽;主控需适配卡槽硬件电路,仅支持 SD 高速传输模式。
SD NAND
完全兼容 SD 协议,额外支持 SDIO、SPI 双模式;直接通过芯片 I/O 引脚串行通信,无需外置卡槽,无需单独开发底层 Flash 驱动,大幅简化嵌入式软硬件设计,缩短项目开发周期。
四、容量区间与成本特性
SD 卡:覆盖数 GB~1TB 大容量区间,单品单价适中,适合用户大容量素材存储;插拔损耗、机械接触故障会提升长期使用维护成本。
SD NAND:主流容量覆盖数 MB 至数十 GB,单颗物料生产成本更低,适合批量嵌入式设备量产;无机械损耗,整机售后故障率更低,批量采购性价比更高。
五、性能、可靠性与适用场景
SD 卡适用场景
主打便携扩容,面向民用消费设备:数码相机、手机、平板、便携播放器等,核心存储照片、视频、文档等用户个人数据;依靠可插拔特性,方便数据拷贝导出,但不适合高温、高频擦写、强震动工业环境。
SD NAND 适用场景
主打高稳定嵌入式内置存储,适配严苛工况设备:工业自动化、车载电子、医疗仪器、视频监控、无人机、智能穿戴、高端智能玩具等;需长期存放操作系统、固件、设备配置、实时采集数据,支持高频读写,具备优秀抗震、宽温、抗干扰能力。
六、总结选型建议
二者最核心分界在于是否需要可拆卸扩容与设备可靠性要求:
若设备追求便携、需要频繁导出数据、对空间与稳定性要求一般,可选可插拔 SD 卡;
若设备内部空间紧凑、工作环境震动 / 温差大、需要长期稳定存储固件与业务数据、追求低故障率,优先选用贴片式 SD NAND。
