晶体管和二极管的区别

在电子学领域，晶体管和二极管是两种最基础且至关重要的半导体器件，它们共同构成了现代电子技术的物理基石。从简单的电源适配器到复杂的微处理器，都离不开这两种元件的协同工作。然而，对于初学者而言，它们的外形和功能往往容易混淆。本文将深入探讨这两种器件，从基本概念、内部结构、工作原理到实际应用进行详细对比，以揭示它们之间的本质区别与内在联系。

一、基本概念的深度解析

1. 二极管：电子世界的“单向阀门”

二极管是一种具备两个端子（阳极和阴极）的半导体器件，其核心灵魂在于一个精密的PN结。PN结是通过特殊的工艺将P型半导体（空穴浓度高）和N型半导体（电子浓度高）紧密结合在一起而形成的。

物理本质：在PN结的交界面，由于载流子浓度的差异，会发生扩散运动，从而形成一个空间电荷区（即耗尽层），并建立起一个内建电场。这个内建电场是二极管实现单向导电性的根本原因。

核心特性：单向导电性。当给二极管施加正向电压（P区接正，N区接负）时，外电场削弱内建电场，耗尽层变窄，电流得以流通；当施加反向电压时，外电场增强内建电场，耗尽层变宽，电流被截止。

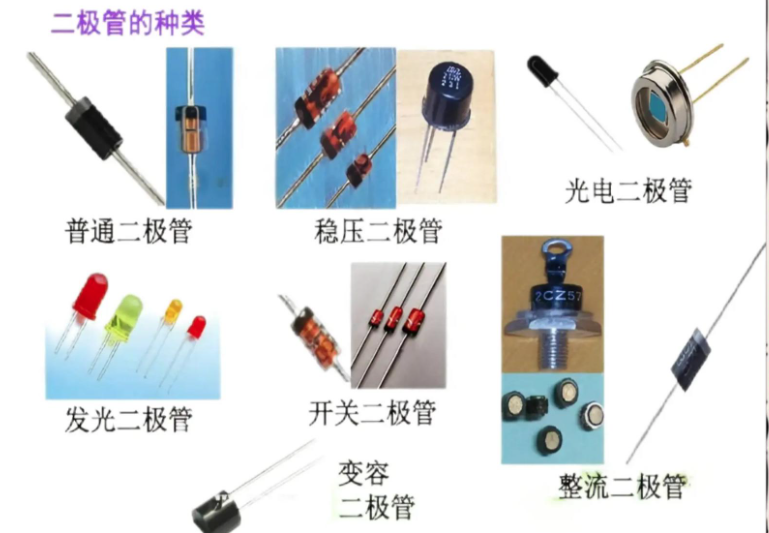

材料与类型：常见的二极管材料有硅（Si）和锗（Ge），近年来碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料也逐渐普及，用于高功率、高频场景。除了普通的整流二极管，还有发光二极管（LED）、稳压二极管（齐纳二极管）、肖特基二极管、光电二极管等多种类型，它们基于相同的PN结原理，但通过结构和材料的改变，实现了不同的功能。

2. 晶体管：电流的“智能水龙头”

晶体管是一种具有三个端子（如发射极、基极、集电极或源极、栅极、漏极）的半导体器件，被誉为“20世纪最伟大的发明”之一。它的核心能力在于放大和开关，可以用微小的能量去控制巨大的能量。

物理本质：晶体管本质上是由两个背靠背的PN结构成的。根据结构不同，主要分为两大类：

双极型晶体管（BJT）：由发射区、基区、集电区三层半导体构成，分为NPN和PNP两种类型。其工作原理是基于少数载流子的注入与扩散，是一种电流控制型器件（即用基极电流iB控制集电极电流iC）。

场效应晶体管（FET）：通过电压产生的电场来控制导电沟道的宽窄，从而控制电流。它是一种电压控制型器件（即用栅极电压vGS控制漏极电流iD）。FET又细分为结型场效应管（JFET）和金属-氧化物-半导体场效应管（MOSFET），后者是目前数字集成电路（如CPU、内存）中最核心的元件。

核心特性：电流放大能力与可控性。晶体管不仅能像二极管一样导通或截止，还能精确地工作在放大区，使输出电流随输入信号线性变化。

二、结构上的显著差异

结构和电极数量的不同，是区分二极管和晶体管最直观的依据。

三、工作原理的深度剖析

1. 二极管：简单的导通与截止

二极管的工作状态相对简单，主要取决于外加电压的极性。

正向特性：当正向电压小于开启电压（硅管约0.7V，锗管约0.3V）时，电流极小；一旦超过开启电压，电流急剧上升，二极管呈现低电阻导通状态。

反向特性：当施加反向电压时，只有微小的漏电流（由少数载流子漂移形成）通过。如果反向电压过高，超过击穿电压，反向电流会急剧增大，二极管被击穿（稳压二极管正是利用这种可逆的击穿特性工作）。

2. 晶体管：复杂的调控机制

晶体管的工作原理更为精妙，它利用一个PN结（发射结）的状态去控制另一个PN结（集电结）的状态。

双极型晶体管（BJT）的放大原理：

截止区：发射结反偏，晶体管相当于一个断开的开关，Ic≈0。

放大区：发射结正偏，集电结反偏。此时，基极微小的电流变化（ΔIB）会引起集电极电流巨大的变化（ΔIC），这个放大的倍数就是电流放大系数β（ΔIC=β·ΔIB）。这是模拟放大电路的基础。

饱和区：发射结和集电结均正偏，晶体管相当于一个闭合的开关，Ic达到最大值，不再受IB控制。这是数字电路中作为开关使用的状态。

场效应晶体管（FET）的原理：

以增强型MOSFET为例，当栅极-源极电压（VGS）小于阈值电压（Vth）时，源漏之间不导电；当VGS > Vth时，栅极电压在半导体表面感应出导电沟道，沟道电阻随VGS增大而减小，从而控制漏极电流ID的大小。

四、功能与应用场景的扩展对比

由于工作原理的差异，两者在电路中的角色定位截然不同。

1. 二极管的典型应用

电源整流：利用单向导电性，将交流电（AC）变为脉动的直流电（DC），是几乎所有电子设备电源入口的第一道关卡。

续流保护：在继电器或电机等电感线圈两端反向并联二极管，当电源断开时，为线圈产生的反向感应电动势提供泄放回路，保护电路中其他元件不被高压击穿。

限幅与钳位：将信号的幅度限制在特定范围内，保护后续电路，或用于波形整形。

逻辑门：在早期的计算机中，利用二极管可以搭建简单的与门、或门逻辑电路。

光电器件：LED用于照明和显示；光电二极管用于光信号接收，如遥控接收头、光纤通信。

2. 晶体管的典型应用

信号放大：这是晶体管最原始也最核心的功能。从麦克风拾取的微弱声音信号，到天线接收到的微弱射频信号，都需要通过多级晶体管放大器进行放大，才能驱动扬声器或进行后续处理。

数字逻辑开关：在数字电路中，晶体管被设计工作于饱和区（导通）和截止区（断开），代表二进制中的“1”和“0”。数以亿计的晶体管在CPU内部以极快的速度进行开关，构成了复杂的逻辑运算（如加法、乘法、数据存储）的基础。

功率驱动：单片机的IO口只能输出很小的电流（如几毫安），无法直接驱动电机或大功率LED。此时需要晶体管构成驱动电路，用小电流控制大电流，实现对功率负载的通断控制。

恒流源与有源负载：利用晶体管在放大区的特性，可以构成恒流源，用于差分放大电路，提高电路的共模抑制比和增益。

振荡器：配合电阻、电容和电感，晶体管可以构成振荡电路，产生正弦波或方波，用于时钟信号生成或无线电发射。

五、总结：同源异流，相辅相成

综上所述，晶体管和二极管并非一回事。它们在结构上（二层层 vs 三层层）、电极数量上（两端 vs 三端）以及工作原理上（单向导电 vs 电流/电压控制）存在本质区别。二极管更像一个被动的、由电压极性决定的开关；而晶体管则是一个主动的、可由信号精确控制的放大器或高速开关。

然而，它们之间也存在深刻的内在联系。从本质上讲，它们都是基于半导体材料（如硅、锗）和PN结物理效应工作的。可以说，二极管是构建晶体管的基础单元，而晶体管则可以视为两个二极管的巧妙组合与功能升华。正是这种同源异流的关系，使得它们在现代电子技术中各司其职，相辅相成，共同构建了我们丰富多彩的电子世界。理解两者的区别与联系，是深入学习电子技术、进行电路分析与设计的必备基础。
