Flash存储器的基本原理、分类、架构应用场景详解

一、Flash 存储核心器件：浮栅场效应管（Floating Gate MOSFET）

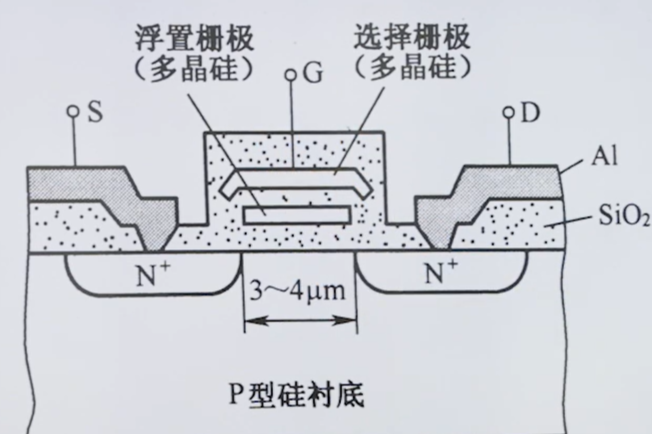

Flash 存储单元的核心载体为浮栅场效应管（Floating Gate MOSFET），器件内部增设一层完全绝缘、无外接引线的浮置栅极。利用浮栅能够长期捕获、留存电子的物理特性，通过向浮栅注入电荷或释放电荷两种状态，分别代表二进制 0/1，以此实现数据的永久非易失存储，断电后电荷不会快速流失。

基于单个存储单元可承载的比特位数差异，闪存颗粒分为四大主流类型：

SLC（单层单元）：1 个单元存储 1bit；擦写寿命最长、读取稳定性高、读写延迟低，但存储密度最低、单片成本最高；

MLC（双层单元）：1 个单元存储 2bit；兼顾容量与成本，寿命、可靠性中等，早年主流消费级存储方案；

TLC（三层单元）：1 个单元存储 3bit；当前市场主流，存储密度大幅提升、单价低廉，擦写寿命相较 SLC/MLC 明显缩减；

QLC（四层单元）：1 个单元存储 4bit；存储密度最高、单位容量成本最低，但单元电荷区分区间窄，读写干扰更强，擦写寿命、数据保存可靠性下降明显。

整体规律：单单元存储比特数量越多，单位晶圆存储密度越高、硬件成本越低；但浮栅电荷区分阈值变窄，单元间电荷干扰加剧，直接带来擦写循环寿命降低、高温数据保存能力变差、读写错误率上升等问题，实际产品需搭配 ECC 纠错、磨损均衡算法弥补缺陷。

二、Flash 两大主流架构：NAND Flash 与 NOR Flash

1. NAND Flash

核心优势：存储单元串行串联排布，晶圆空间利用率高，单芯片容量上限大、单位 GB 成本低廉；数据以页为单位写入、块为单位擦除，适合大批量数据存储。

典型应用载体：SSD 固态硬盘、eMMC、UFS、SD 存储卡、U 盘、移动存储等大容量存储介质。

固有短板：

存储阵列存在天然工艺缺陷，出厂与长期使用都会产生坏块，必须配套 ECC 硬件纠错、坏块管理算法；

无法实现片上直接代码执行（无 XIP 能力），程序需先加载至内存才能运行；

随机读取性能偏弱，大批量连续读写性能优异。

2. NOR Flash

核心优势：存储单元并行排布，地址线、数据线独立分离，随机读取速度极快；支持按单比特、单字节擦写操作，存储可靠性、数据留存能力更强；具备 XIP 原地执行特性，处理器可直接从闪存读取并运行固件代码，无需中转缓存。

典型应用：主板 BIOS 芯片、路由器 / 交换机固件、工业 MCU 程序存储、汽车电子固件、蓝牙 / 无线模组启动固件等小容量代码存储场景。

固有短板：单元排布占用晶圆面积大，同尺寸晶圆容量远低于 NAND；写入、擦除速度缓慢，大容量方案成本极高，极少用于大容量数据存储。

三、内部阵列结构、硬件接口与封装规格

1. 存储阵列架构差异

NAND Flash 阵列：采用 I/O 引脚复用设计，同一组 IO 总线分时传输地址、命令、数据，依靠 CE、WE、RE、CLE、ALE 等控制引脚区分时序，硬件走线简洁，但随机访问时序复杂；

NOR Flash 阵列：地址总线与数据总线完全独立分开，地址信号同步输入，读取延迟极低，寻址效率高，是 XIP 功能的硬件基础。

2. 物理封装与数据位宽

行业通用封装形态：SOP、SOIC、BGA、LGA、WLCSP 等，可匹配贴片、焊接等不同生产工艺；

数据总线位宽分为 8bit、16bit 两种，位宽越高连续读写带宽越高，多用于高速 NOR 与高端 NAND 颗粒。

3. 嵌入式系统互联总线

在单片机、ARM 嵌入式设备中，Flash 芯片不会直接挂载处理器内核，需通过专用中转总线通信：

并行 Flash：直接挂载外部存储总线；

串行 SPI NOR：通过 SPI 总线连接，体积小、布线简单，是当下嵌入式固件主流；

NAND/eMMC：通过 IFC 闪存控制器总线、SDIO、MIPI 存储接口与主控交互，多用于多媒体、大容量终端设备。

四、写入、读取、擦除底层物理原理

1. 写入编程

NOR Flash：采用热电子注入效应，施加高压使沟道电子获得能量穿透氧化层进入浮栅完成电荷存储；所需电压高、注入效率低，单字节写入耗时久，写入性能差；

NAND Flash：采用Fowler-Nordheim（F-N）隧道效应，依靠电场拉取电子穿透绝缘层注入浮栅，编程效率更高，连续写入速度远优于 NOR。

2. 数据读取

读写时向控制栅施加固定电压，通过检测浮栅有无电荷带来的导通电流差异，区分存储单元的 0/1 比特状态；多比特颗粒（TLC/QLC）会划分多档电流阈值，对应多阶电荷状态。

3. 擦除操作

NAND 与 NOR 擦除均依靠 F-N 隧道效应，对浮栅施加反向高压，将存储电子释放消除，统一恢复为 “1” 状态；

二者擦除粒度不同：NOR 支持单字节 / 扇区擦除；NAND 必须以整块为单位擦除，无法单独擦除单页数据。

五、细分应用场景落地

NAND Flash 适用场景

消费级大容量存储：电脑 SSD、手机 eMMC/UFS 机身存储、SD/TF 存储卡、固态 U 盘、监控录像存储硬盘；

工业大容量日志存储、车载多媒体本地存储等需要存放图片、视频、文件的场景。

NOR Flash 适用场景

各类设备启动固件存储：PC 主板 BIOS、工控主板固件、路由器 / 光猫系统固件、蓝牙 / WiFi 无线模组程序；

汽车电子车身控制器 MCU、仪表固件、医疗设备嵌入式程序；

低功耗小型终端，需要上电快速启动、直接运行代码的场景。
