flash芯片是怎样存储数据的

一、基础存储原理

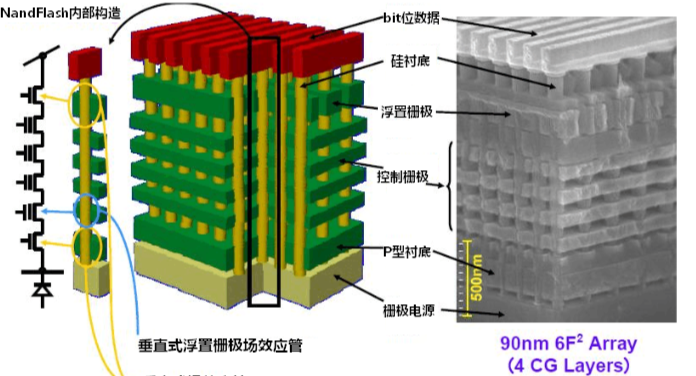

Flash 闪存属于非易失性存储器，设备断电后存储数据不会丢失，其核心存储单元为浮栅场效应晶体管（Floating Gate MOSFET），器件由控制栅、浮栅、源极与漏极构成。

存储数据依靠浮栅捕获的电子电荷总量区分逻辑电平：浮栅捕获电子后，晶体管阈值电压升高，代表逻辑 “0”；浮栅无留存电子时，阈值电压偏低，代表逻辑 “1”，依靠两种不同阈值电压完成二进制数据记录。

flash芯片是怎样存储数据的

二、编程写入与擦除机制

编程（写入）

在控制栅极施加高压电场，借助隧穿效应让电子穿过氧化层注入浮栅；浮栅内是否留存电子，直接决定该存储单元存储的二进制数值。

擦除操作

擦除操作以整块为最小执行单位，通过施加反向高压，剥离浮栅中储存的电子，将区块内所有存储单元统一恢复为逻辑 “1”。

Flash 不支持直接将单元 “0” 改写为 “1”，若需更新数据，必须先对对应存储块整体执行擦除，再重新写入。

三、存储单元分类

依据单个存储单元可存储的比特位数，Flash 分为四大类型：

SLC 单层单元：单单元存储 1bit，读写速度快、擦写循环寿命优异，生产成本偏高；

MLC 双层单元：单单元存储 2bit，读写性能与使用寿命均衡；

TLC 三层单元：单单元存储 3bit，存储容量大、成本低廉，但擦写寿命相对有限；

QLC 四层单元：单单元存储 4bit，单位面积存储容量最高，耐久寿命最短。

四、数据架构与寻址方式

Flash 内部存储单元分层划分为页（Page）与块（Block）：页是最小写入、读取单位，块是最小擦除单位。

NAND Flash 采用串行寻址架构，通过多轮地址传输定位目标存储页，再完成读写交互。

五、器件特性与落地应用

Flash 具备体积小巧、低功耗、抗震动冲击等优势，广泛搭载于固态硬盘 SSD、U 盘、智能手机、各类嵌入式设备中。

由于存储块存在擦写寿命上限，配套 Flash 主控会集成磨损均衡（Wear Leveling）算法，平均分配各存储块擦写次数，延缓器件老化、延长整体使用寿命。

依托上述整套电荷存储、读写管控架构，Flash 可高效、稳定承载海量数字信息，是当下各类电子设备主流的非易失存储载体。
