KH25U3235F
1.8V, 32M-BIT [x 1/x 2/x 4]
CMOS MXSMIO (SERIAL MULTI I/O)
FLASH MEMORY
Key Features
. Fast Program and Erase time
· Multi I/O Support- Single I/O, Dual I/O and Quad I/O
· Quad Peripheral Interface (QPI) Read / Program Mode
· Program Suspend/Resume & Erase Suspend/Resume
1.特点
上将
软件功能
支持串行外围接口——模式0和
输入数据格式
模式3
-1字节命令代码
33554432 x 1位结构
高级安全功能
或16777216 x 2位(双I/O模式)结构
-闭锁保护
或8388608 x 4位(四I/O模式)结构
BPo-BP3状态位定义了区域的大小
相等的扇区,每个扇区4K字节,
软件保护,防止程序和擦除
或相等的块,每个块32K字节
说明书
或每个64K字节的相等块
-额外的4k位安全OTP用于唯一标识符
-任何块都可以单独擦除
自动擦除与自动编程算法
单电源操作
-自动擦除并验证选定位置的数据
-1.65至2.0伏用于读取、擦除和编程操作-
扇区或区块
操作
在选定位置自动编程和验证数据
从1V到Vcc+1V的100mA锁存保护
由自动计时的内部算法生成页面
低Vcc写抑制范围为1.oV至1.4V
编程脉冲宽度(任何要编程的页面
页面应首先处于已擦除状态)
性能
状态注册功能
高性能
命令重置
-SPI模式的快速读取
程序/擦除暂停
-1 1/O:104MHz,8个虚拟周期
电子识别
-2 1/O:84MHz,具有4个虚拟周期,
-JEDEC 1字节制造商ID和2字节设备
相当于168MHz
身份证件
-4个I/O:104MHz,2+4个虚拟周期,
-1字节设备ID的RES命令
相当于416MHz
-REMS命令,用于1字节制造商ID和
-QPI模式的快速读取
1字节设备ID
-4个输入/输出:84MHz,2+2个虚拟周期,
支持串行闪存可发现参数(SFDP)
相当于336MHz
模式
-4 1/O:104MHz,具有2+4个虚拟周期,
相当于416MHz
硬件功能
-快速编程时间:
.
SCLK输入
0.5ms(典型值)和3ms(最大值V(每页256字节))
-串行时钟输入
-字节编程时间:12us(典型)
硅/二氧化硅
-8/16/32/64字节环绕式突发读取模式
-2 x串行数据输入或串行数据输入/输出
-快速擦除时间:
I/O读取模式和4 x I/O读取模式
-35ms(典型值)/扇区(每个扇区4K字节);
SO/SI01
-200ms(典型值/块(每个块32K字节),
-串行数据输出或串行数据输入/输出2
-350ms(典型Vblock(每个块64K字节)
xI/O读取模式和4 x I/O读取模式
低功耗
WP#/SIO2
-低有效读取电流:
-硬件写保护或串行数据输入/输出-
-104MHz时为20mA(典型值),
设置为4 x I/O读取模式
84MHz时为15mA(典型值)
重置#/SIO3
-低有效擦除电流:
-硬件复位引脚或4 x串行输入和输出
-扇区擦除、块擦除时为18mA(典型值)
I/O读取模式
(32KB/64KB);
包裹
芯片擦除时为20mA

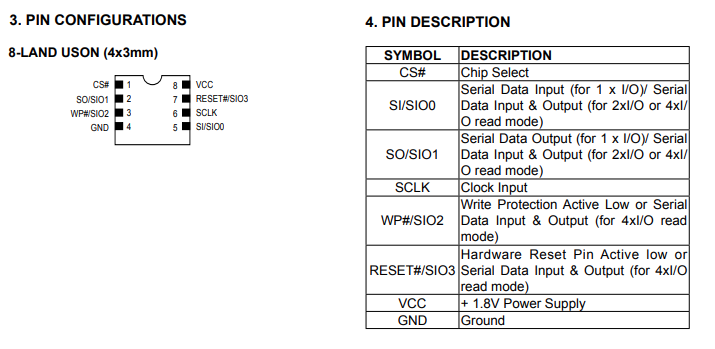

-8陆地USON(4x3mm)
-低有效编程电流:20mA(典型值)
-待机电流:10uA(典型值)
-所有设备均符合RoHS标准,不含卤素
深度断电:1.5uA(典型值)
典型的100000次擦除/编程周期
20年数据保留
2.概述
KH25U3235F是32Mb位串行NOR闪存,内部配置为4194304 x 8。当它在
则结构变为16777216位x2或8388608位x4。
KH25U3235F具有串行外围接口和软件协议,允许在简单的3线总线上运行
而它处于单I/O模式。三个总线信号是时钟输入(SCLK)、串行数据输入(SI)和串行
数据输出(SO)。通过CS#输入启用对设备的串行访问。
当它处于双I/O读取模式时,SI引脚和SO引脚变为SIO0引脚和SiO1引脚,用于地址/虚拟位-
输入和数据输出。当它处于四输入/输出读取模式时,SI引脚、SO引脚、WP#引脚和RESET#引脚变为SIO0
Ipin、SIO1引脚、SIO2引脚和SiO3引脚用于地址/虚拟位输入和数据输出。
KH25U3235F MXSMIO°(串行多I/O)在整个芯片上提供顺序读取操作。
发出编程/擦除命令后,自动编程/擦除算法对特定对象进行编程/擦除和验证-
将执行fied页面或扇区/块位置。程序命令按字节或页(256)执行
以字节为基础或以字为基础。擦除命令在4K字节扇区、32K字节块或64K字节块上执行,或
整个芯片基础。
为了给用户提供易于使用的界面,包括一个状态寄存器来指示芯片的状态。状态已读取
可以发出命令以通过WiP位检测编程或擦除操作的完成状态。
高级安全功能增强了保护和安全功能,请参阅安全功能-
欲了解更多详情。
KH25u3235F采用Macronix专有的存储单元,即使在
100000个编程和擦除周期。

6.数据保护
在电源转换过程中,可能会出现一些错误的系统级信号,导致无意中擦除或误操作-
编程。该设备旨在保护自己免受这些意外写入周期的影响。
通电期间,状态机将自动重置为待机模式。此外,控制寄存器
设备的架构限制了内存内容只能在特定命令se后更改-
序列已成功完成。
在下文中,有几个功能可以保护系统在VCC供电期间免受意外写入周期的影响-
启动和关闭电源或系统噪声。
上电复位,避免系统电源转换导致电源突然切换,上电复位(内部
定时器)可以保护闪光灯。
有效命令长度检查:将检查命令长度是否以字节为基础并完成
在字节边界上。
写入启用(WREN)命令:需要WREN命令来设置写入启用锁存位(WEL),然后-
使用其他命令更改数据。
深度断电模式:通过进入深度断电模式,闪存设备受到写入保护
除“从深度断电模式释放”命令(RDP)和“读取电子信号”之外的所有命令-
真命令(RES)和软复位命令。
高级安全功能:有一些保护和安全功能可以保护内容免受入侵-
恶意写入和恶意访问。
I.闭锁保护
-软件保护模式(SPM)使用(BP3、BP2、BP1、BPO)位来保护部分内存
作为只读。保护区定义如“表2”所示。保护区面积”,保护区包括
通过设置BPo-BP3bits的值,可以更灵活地保护各种区域。
-硬件保护模式(HPM)使用WP#/SIO2来保护(BP3、BP2、BP1、BPO)位和状态
注册写保护位。
-在四I/O和QPI模式下,HPM的功能将被禁用。
