Norflash 芯片清除记忆设备

清除 Norflash 芯片中的存储数据需要遵循特定的操作流程，具体方法取决于芯片型号、接口类型（如 SPI、Parallel）以及设备支持的工具。以下是详细的步骤和注意事项：

一、Norflash 擦除原理

1. Norflash 特性：

   • Norflash 以块（Block）或扇区（Sector）为单位进行擦除，擦除后所有位变为 1（0xFF）。

   • 不支持单个字节或字的直接覆盖，需先擦除再写入。

2. 擦除方式：

   • 整片擦除（Chip Erase）：清除整个芯片数据（耗时较长）。

   • 扇区擦除（Sector/Block Erase）：按需擦除特定区域。

二、擦除方法

1. 通过编程器/烧录器（推荐）

• 步骤：

  1. 将 Norflash 芯片连接到专用编程器（如 Xeltek、TL866 等）。

  2. 打开配套软件，选择芯片型号。

  3. 选择 Erase 功能（支持整片或扇区擦除）。

  4. 执行擦除操作，完成后验证数据是否全为 0xFF。

• 优势：安全、简单，支持自动校验。

2. 通过 MCU/嵌入式系统

• 前提条件：

  • 芯片与 MCU 正确连接（如 SPI、QSPI 接口）。

  • 已知 Norflash 的命令集（参考芯片数据手册）。

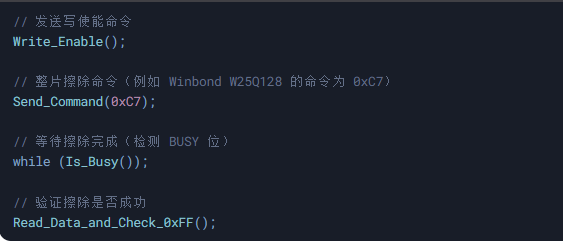

• SPI Norflash 擦除示例：

•


• 关键命令（不同厂商可能不同）：

  操作	命令码（示例）
  Write Enable	0x06
  Chip Erase	0xC7 或 0x60
  Sector Erase	0x20（4KB）

三、注意事项

1. 写保护（WP）引脚：

   • 确保写保护引脚（WP）未被拉低，否则擦除操作会被拒绝。

2. 供电稳定：

   • 擦除过程中断电可能导致芯片损坏或数据残留。

3. 时序与延迟：

   • 擦除时间较长（整片擦除可能需几秒到几分钟），需严格遵循数据手册的时序要求。

4. 数据备份：

   • 擦除前备份重要数据（如需保留部分数据，需先读取保存）。

四、常见问题解决

• 擦除失败：

  • 检查电源和接口连接。

  • 确认芯片未进入写保护状态（使用 Read Status Register 命令检查状态位）。

  • 确保发送的命令序列正确（参考数据手册）。

• 擦除后无法写入：

  • 可能是擦除不彻底，重新执行擦除操作。

  • 检查是否误操作为“写保护锁定位”（需发送解锁命令）。

五、安全擦除（高级需求）

对于敏感数据，建议：

1. 执行多次擦除-写入随机数据循环。

2. 使用厂商提供的安全擦除工具（如 Micron 的 Secure Erase）。

六、工具与资源

• 编程器推荐：Xeltek SuperPro、FlashcatUSB。

• 数据手册：在官方网站（如 Winbond、Micron）搜索对应型号的 PDF。

• 开源工具：flashrom（Linux 环境，支持部分 Norflash 芯片）。

如果需要针对特定型号（如 MX25L25635F、S29GL01GS）的详细指导，请提供芯片型号或应用场景！
