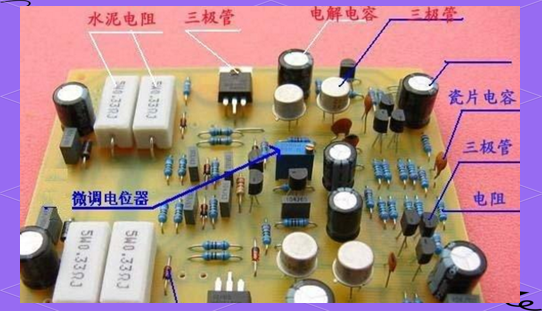

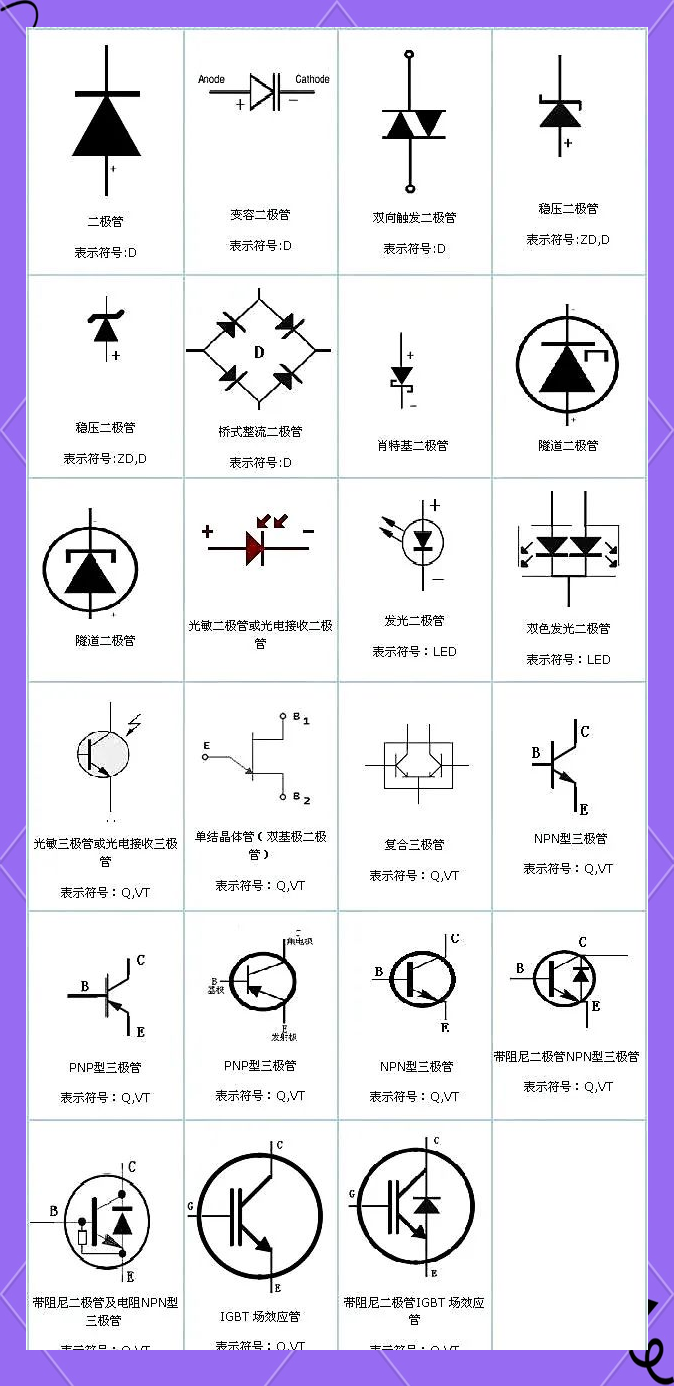

电路板上的电子元件种类繁多，其中常见的包括电阻、电容器、二极管、晶体管、电感器、集成电路、变压器等。此外，还有感测器、电位器、晶体振荡器、开关与继电器、硅控整流器等特殊元件。在电路板上，这些元件都有特定的标识，如R开头的是电阻，L开头的是电感线圈，C开头的是电容。同时，二极管通常有两个脚，而三极管则有三个脚。集成电路则可能有多个脚。此外，还有诸如可控硅整流器、变频器、变流器、逆变器等特定功能的元件，以及电动机、电动阀、电磁阀等执行元件。

电路板元件符号概览

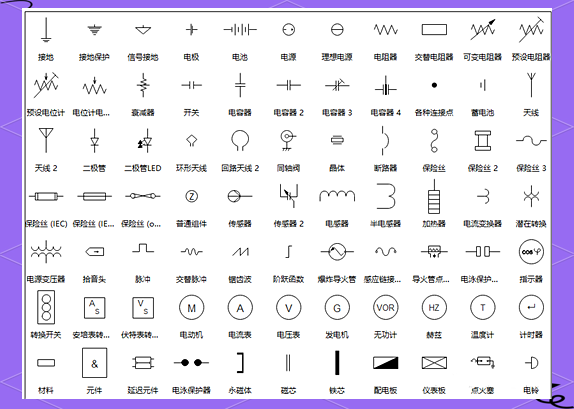

在电路图中，各种元件符号是不可或缺的元素，它们构成了绘制电路图的基础。这些符号种类繁多，但大致可以归为四类：传输路径符号、集成电路组件符号、限定符号以及开关和继电器符号。掌握这些基本符号，如电池、接地线、二极管等，将有助于满足基础电路绘制的需要。

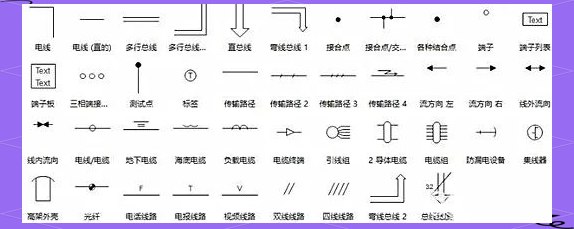

传输路径符号在电路图中扮演着至关重要的角色，它们承担着连接各个元器件的任务，确保电路的顺畅流通，发挥着“桥梁互通”的关键作用。这些符号虽然看似简单，却是绘制电路图不可或缺的基础元素。

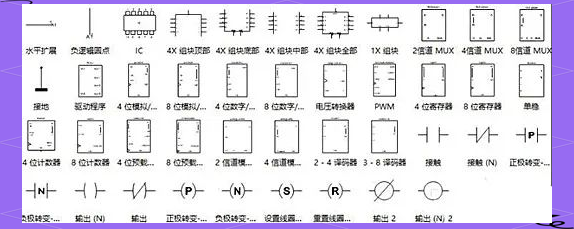

集成电路组件符号在电路图中也占据着举足轻重的地位。诸如寄存器、转换器和计数器等基础集成电路元器件，它们的符号在电路图中屡见不鲜，对于理解和分析电路具有重要意义。

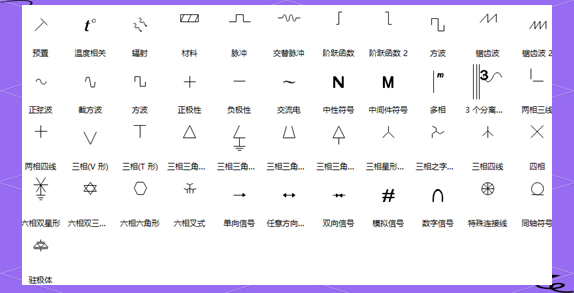

限定符号在电路图中扮演着至关重要的角色，它们被用来标明电路的各种属性，诸如脉冲、材料特性以及温度变化等。这些符号对于准确理解和深入分析电路的工作原理和性能至关重要。

开关和继电器符号在电路图中扮演着重要的角色，它们作为控制元件，能够实现对电路工作性能的调节和改变。这些符号对于理解和分析电路的工作原理及性能至关重要。

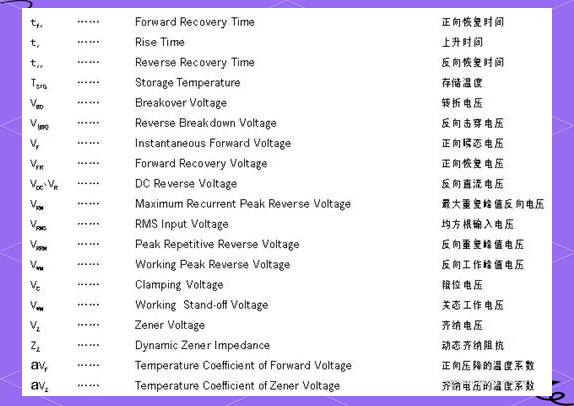

字符电路图符号大全

AAT - 电源自动投入装置
AC - 交流电
DC - 直流电
EUI - 电动势电压电流
f - 频率
FR - 热继电器
FU - 熔断器
G - 发电机
HG - 绿灯
HP - 光字牌
HR - 红灯
HW - 白灯
K - 继电器
KA - 瞬时继电器；瞬时有或无继电器；交流继电器
KD - 差动继电器
KF - 闪光继电器
KH - 热继电器
KI - 阻抗继电器
KM - 接触器；中间继电器
KOF - 出口中间继电器
KP - 极化继电器
KR - 干簧继电器
KS - 信号继电器
KT - 时间继电器；延时有或无继电器
KV（NZ） - 电压继电器（负序零序）
KW（NZ） - 功率方向继电器（负序零序）
L - 线路
M - 电动机
PQS - 有功无功视在功率
QF - 断路器
QS - 隔离开关
Q - 电路的开关器件
SA - 转换开关
SB - 按钮开关
SE - 实验按钮
SR - 复归按钮
T - 变压器
TA - 电流互感器
TV - 电压互感器
W - 直流母线
YC - 合闸线圈
YT - 跳闸线圈
HW - 白色灯
F - 避雷器
UC - 变流器
UF - 变频器
WIB - 插接式（馈电）母线
XP - 插头
XS - 插座
YV - 电磁阀
YL - 电磁锁
YM - 电动阀
M - 电动机（重复）
YE - 电动执行器
EE - 电加热器加热元件
CE - 电力电容器
WP - 电力分支线
WPM - 电力干线
PA - 电流表
SA - 电流表切换开关
C - 电容器
RP - 电位器
W - 电线电缆母线
PV - 电压表
SV - 电压表切换开关
WV - 电压小母线
R - 电阻器变阻器
FF - 跌落式熔断器
XT - 端子板
FH - 发热器件（电加热）
SBR - 反转按钮
YF - 防火阀
复位按钮 SR
感应线圈电抗器 L
功率因数表 PPF
光电池热电传感器 B
光敏电阻 RL
光信号 HS
合闸线圈 YC
合闸小母线 WCL
红色灯 HR
滑触线 WT
黄色灯 HY
接地电阻 RG
接近开关 SQP
紧急按钮 SBE
可控硅整流器 UR
空气调节器 EV
控制电路有电源的整流器 VC
控制小母线 WC
快速熔断器 FTF
蓝色灯 HB
励磁线圈 LF
连接片 XB
绿色灯 HG
滤波电容器 LL
逆变器 UI
排烟阀 YS
频率表 PF
频敏变阻器 RF
启动变阻器 RS
气动执行器 YPAYA
绕线转子感应电动机 MW
热敏电阻 RT
熔断器 FU
闪光小母线 WF
声信号 HA
湿度控制开关 SM
时间测量传感器 BT1BK
时间控制开关 SK
事故音响小母线 WFS
事故照明小母线 WELM
试验按钮 SBT
手动控制开关 SH
鼠笼型电动机 MC
速度变换器 BV
速度控制开关 SS
跳闸线圈 YT
停止按钮 SBS
同步电动机 MS
温度变换器 BT
温度测量传感器 BHB
温度控制开关辅助开关 ST
无功电度表 PJR
无功电流表 PAR
无功功率表 PR
限流电阻器 RC
限位开关 SQ
限压保护器件 FV
相位表 PPA
消弧线圈 LA
信号小母线 WS
压力变换器 BP
压力控制开关 SP
压敏电阻 RPS
液位测量传感器 BL
液位控制开关 SL
异步电动机 MA
应急照明分支线 WE
应急照明干线 WEM
有功电度表 PJ
有功功率表 PW
预报音响小母线 WPS
照明灯（发光器件） EL
照明分支线 WL
照明干线 WLM
整流器 U（重复）
正转按钮 SBF（重复）
直流电动机 MD（重复）
