开关电源芯片工作原理

针对目前在电子设备当中,开关电源芯片发挥着至关重要的作用。其高效、稳定的特性使其广泛应用于计算机、电视、手机及各类家用电器中。此篇文章将系统地阐述开关电源芯片的工作原理,以帮助读者深入理解这一关键元器件。


开关电源芯片概述

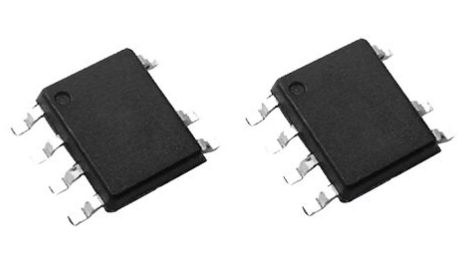

开关电源芯片(Switch Mode Power Supply IC,简称SMPS IC)是一种用于电能转换的集成电路,能将交流电(AC)或直流电(DC)转换为设备所需的稳定直流电压。与传统的线性电源相比,开关电源具有效率高、体积小、发热量低的显著优点,因此成为现代电子设备的首选电源方案。


开关电源芯片基本工作原理

开关电源的核心是基于高频开关调控的能量传递,其工作过程主要包括以下几个环节:

整流与输入滤波:

若输入为交流电,首先通过整流桥(或整流二极管)将其转变为脉动直流电,再经滤波电容平滑处理,得到初步稳定的直流电压。

高频开关斩波:

该直流电压被送入由功率开关管(如MOSFET)构成的高频开关电路。在控制电路驱动下,开关管以几十至几百千赫兹的频率高速导通与关断,将直流电压斩成高频脉冲电压。

能量存储与转换:

在开关管导通时,电流流过电感或变压器初级,电能以磁场形式存储其中;

在开关管关断时,电感或变压器释放所储存的能量,通过二极管向输出侧输送电流。

输出整流与滤波:

输出的高频脉冲电压经整流二极管和滤波电容、电感处理后,重新转换为平滑且稳定的直流电压。

反馈与控制:

输出端通过采样电阻网络实时检测电压,经由反馈环路送回控制芯片。芯片内部误差放大器将采样电压与基准电压比较,并根据偏差调节开关管的占空比或频率(即PWM或PFM控制),从而实现输出电压的稳定闭环调节。

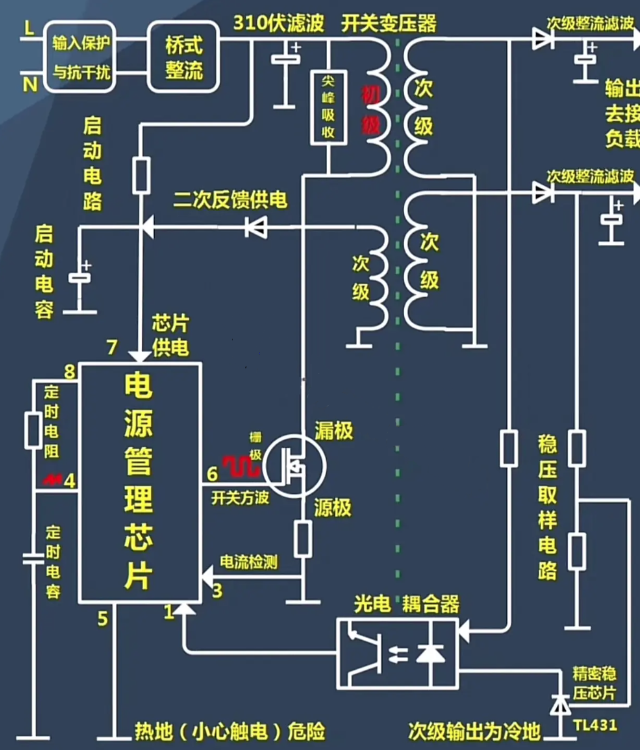

开关电源芯片系统组成结构

一套完整的开关电源系统通常包含以下部分:

主功率电路:完成功率传输,包括开关管、储能电感/变压器、整流二极管及滤波电容等。

控制芯片:作为系统大脑,提供PWM信号、保护功能及环路管理。

反馈网络:通常由电阻分压器与光耦(隔离式电源)或直接反馈(非隔离式)构成。

辅助电路与保护电路:如软启动、过流保护(OCP)、过压保护(OVP)、过温保护(OTP)等,确保电源可靠工作。

开关电源芯片主要工作模式

根据控制方式,开关电源常见以下工作模式:脉冲宽度调制(PWM):固定开关频率,通过调节脉冲宽度(占空比)来控制输出电压。

脉冲频率调制(PFM):固定脉冲宽度,通过改变开关频率来调节输出,轻载时效率更高。

开关电源的主要优势

高效率:通常可达85%以上,减少了能量损耗。

体积小重量轻:高频工作允许使用更小的磁性与滤波元件。

热损耗低:减少了散热设计压力,提高了系统可靠性。

宽输入电压范围:能适应较大范围的电压波动。

总结

开关电源芯片通过高频开关转换与闭环反馈控制实现了高效、精确的电能变换,已成为现代电力电子系统的核心组成部分。理解其工作原理不仅有助于电子工程师优化电源设计,也对相关人员认识其技术价值具有重要意义。随着半导体技术与控制算法的发展,开关电源的性能与功率密度将持续提升,进一步推动电子设备向高效化、小型化迈进。找开关电源芯片代理商就找深圳市微效电子有限公司,高效率,保证正品。
