电流传感器工作原理

电流传感器是一种将电流信号（不能直接测量的物理量）按比例转换为可被安全、方便测量的电压或电流信号的装置。其核心目的是实现隔离测量，即将测试电路与主电流回路隔离开，保障人员和设备安全，同时提高测量精度。

电流传感器主要有以下几种主流技术，它们的工作原理各不相同：

1. 基于霍尔效应 (Hall Effect) 的电流传感器

这是目前最常见和应用最广泛的电流传感技术。

核心原理：霍尔效应

当电流流过导体时，若在垂直于电流的方向施加一个磁场，则会在导体既垂直于电流、又垂直于磁场的方向上产生一个电压。这个电压就称为霍尔电压 (VH)。

公式： VH = (KH * I * B) / d

其中，KH 是霍尔系数，I 是激励电流，B 是磁感应强度，d 是导体厚度。

工作方式：

产生磁场：待测电流 (IP) 流经一根导线（或一个线圈），根据安培定律，会在导线周围产生一个强弱与电流成正比的磁场 (B)。

集中磁场：一个磁芯（通常是铁氧体或纳米晶）环绕在待测导线周围，其作用是集中和引导这个磁场。磁芯上有一个细小的气隙。

感应磁场：将一个霍尔元件（半导体薄片）精确地放置在磁芯的气隙中。霍尔元件会感受到被磁芯集中后的磁场强度。

产生电压：给霍尔元件提供一个恒定的激励电流，根据霍尔效应，磁场会使其产生一个与磁场强度（即与原边电流 IP）成正比的霍尔电压。

信号处理：这个微弱的霍尔电压经过芯片内部的运算放大器放大、校准和补偿后，输出一个标准化的信号（如电压或电流）。

主要类型：

开环霍尔传感器：结构简单，成本较低，但精度和响应速度相对一般。

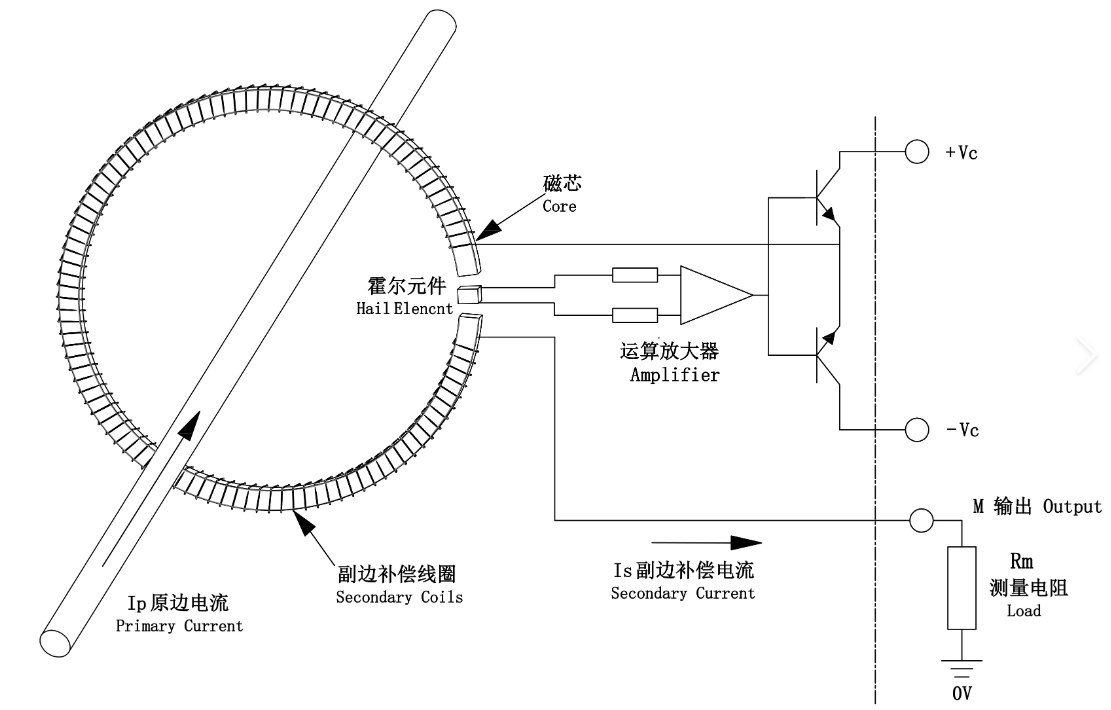

闭环霍尔传感器：在开环基础上增加了二次补偿线圈。输出信号会反馈驱动补偿线圈，使其产生一个与原边磁场完全抵消的磁场。此时的补偿电流大小就精确反映了原边电流的大小。这种技术精度极高、线性度好、响应快，但成本和复杂度也更高。

优点：非接触式测量、可测交直流、带宽较宽、成本适中。

缺点：存在温漂、需要补偿电路、精度易受外部磁场干扰。

2. 电流互感器 (Current Transformer, CT)

这是一种传统且广泛应用于交流电测量的传感器。

核心原理：电磁感应（变压器原理）

工作方式：

它由一个硅钢片或纳米晶材料制成的磁芯和缠绕在上面的次级线圈 (NS) 组成。

待测的交流电 (IP) 作为“初级线圈”（通常只有1匝）穿过磁芯中心。

交变的 IP 产生一个交变的磁场，这个磁场在次级线圈中感应出一个交变的电流 (IS)。

根据变压器原理，电流之比等于匝数之比的倒数：IP / IS = NS / NP。由于初级匝数 NP 通常为1，所以 IS = IP / NS。

通过在次级线圈上连接一个采样电阻 (RL)，就可以将感应电流 IS 转换为一个可测量的电压信号。

重要特点：

只能测量交流电。

次级线圈绝对不能开路！否则会感应出危险的高压，损坏设备和危及人身安全。

通常不需要外部供电（无源器件），依靠电磁感应自身获取能量。

优点：成本低、精度高、隔离电压高、结构坚固可靠。

缺点：仅限交流测量、有饱和风险、低频响应差。

3. 分流器 (Shunt Resistor)

这是一种最直接、最简单的电流测量方式，不属于传感器，但功能类似。

核心原理：欧姆定律 (V = I * R)

工作方式：

将一个已知阻值极低（通常为毫欧级）、精度很高、温度系数很低的精密电阻（分流器）串联到待测电流的回路中。

待测电流流过这个电阻时，会在其两端产生一个微小的压降。

用一个高精度的放大器（如差分放大器）来测量这个微小的电压差。

根据欧姆定律，即可计算出电流值： I = V / R。

优点：成本极低、精度高、可测交直流、响应速度极快、无磁饱和问题。

缺点：非隔离（测量电路与主回路共地），会引入额外的功率损耗和热量，不适合测量大电流。

4. 磁通门传感器 (Fluxgate Sensor)

这是一种用于测量微弱电流或需要极高精度场合的技术。

核心原理：磁芯的非线性饱和特性

工作方式（简化）：

它使用一个高磁导率的磁芯和两个线圈：驱动线圈和感应线圈。

驱动线圈通以高频交流激励电流，使磁芯周期性地进入深度饱和状态。

待测电流产生的直流磁场会使得磁芯的正负饱和不对称。

这种不对称性会在感应线圈中产生偶次谐波（主要是二次谐波）信号。

检测这个谐波信号的强度，即可精确推算出外部直流磁场的强度，从而得知待测电流的大小。

优点：精度极高、分辨率极高、漂移极小。

缺点：结构复杂、成本高、带宽较窄。

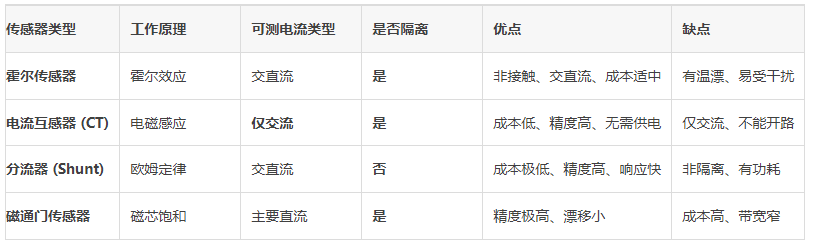

总结对比

选择哪种电流传感技术，取决于您的产品具体应用场景、对精度、成本、隔离、带宽以及测量电流类型（AC/DC） 的要求。
