XM25EU01D DATASHEET
XMC(武汉芯新) XM25EU01D SPI NOR Flash 芯片特征
1G位串行闪存
–128M字节
–每个可编程页面256字节
标准、双路、四路SPI、QPI、DTR
–标准SPI:CLK、/CS、SI、SO
–双SPI:CLK、/CS、IO0、IO1
–四路SPI:CLK、/CS、IO0、IO1、IO2、IO3
–QPI:CLK、/CS、IO0、IO1、IO2、IO3
SPI DTR(双倍传输速率)读取
–3或4字节地址模式
高速时钟频率
–166 MHz用于快速读取
–双I/O数据传输高达332 Mbits/s
–四路I/O数据传输高达664 Mbits/s
–QPI模式数据传输高达664 Mbits/s
–DTR四路I/O数据传输速度高达200 MByte/s
DQS
软件写保护
–通过软件对全部/部分内存进行写保护
–顶部/底部块保护耐久性和数据保留
–最少100000个程序/擦除周期
–典型数据保留期为20年
-片上ECC(1位校正/2位检测)16字节)*
–CRC检测原始数据的意外更改
允许XIP(就地执行)操作
–高速读取减少了整个XIP指令提取时间
–使用Wrap进行连续读取,进一步减少数据填充SoC缓存的延迟
快速编程/擦除速度
–页面编程时间:典型值为0.25毫秒
–扇区擦除时间:典型值为25毫秒
–块擦除时间:典型值为120毫秒
芯片擦除时间:典型值为65秒
灵活的体系结构
–4KByte的统一扇区
–32/64KByte的统一块
低功耗
–30μA典型待机电流
–2μA典型深度断电电流
高级安全功能
–每个设备的128位唯一ID
–串行闪存可发现参数寄存器
–3x2048Byte带OTP锁的安全寄存器
单电源电压
–全电压范围:1.65-2.0V

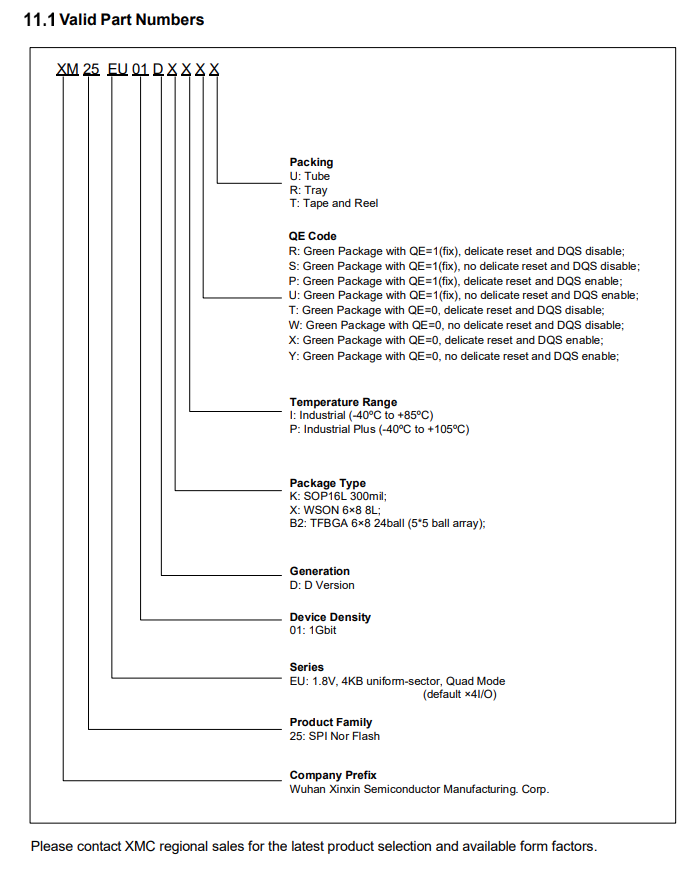

包装信息
–SOP 300mil 16L
–WSON 8x6mm 8L
–TFBGA 6x8 24球(5x5球阵列)
–联系XMC获取KGD和其他选项
XM25EU01D一般说明
XM25EU01D(1G位)串行闪存支持标准串行外围接口(SPI)和双路/四路SPI和DTR模式:串行时钟、芯片选择、串行数据I/O 0(SI)、I/O 1(SO)、I/O 2、I/O 3。双I/O数据是
传输速度为332 Mbit/s,四路I/O数据传输速度为664 Mbit/s四路I/O数据以664 Mbits/s的速度传输。
