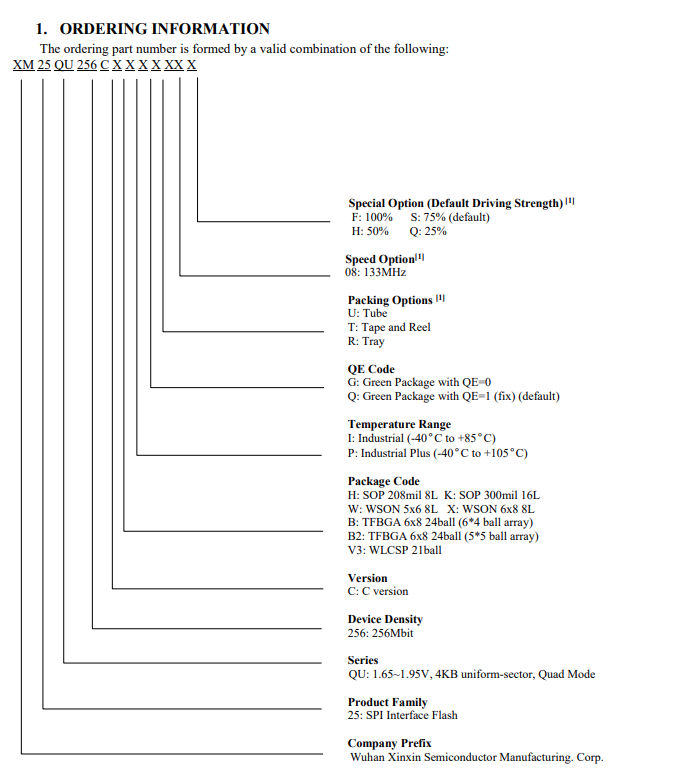

XM25QU256CHIQT08S

产品型号：XM25QU256CHIQT08S

制造商：XMC(武汉芯新)

价格：具体面议

温控范围：-40°C~+85°C

用途：快闪记忆体

存储容量：256Mbit

电压-电源：1.65V-1.95V

规格封装：SOP 208mil 8L

说明书：点击下载

其他介绍

XMC(武汉芯新)XM25QU256CHIQT08S芯片特点：

单电压电源

-电压：1.65v至1.95v

高性能串行闪存

-快速读取操作的最大频率可达133mhz

-连续读取8/16/32/64字节突发换行

-qpi减少指令开销

灵活的存储器架构

-扇区大小：4k字节

-块大小：32/64k字节

高级安全功能

-每个设备的64/128位唯一id

-3/4x256字节专用安全区域，带有otp用户可锁定位

封装：SOP 208mil 8L；

XM25QU256CHIQT08S芯片一般说明

XM25QU256C（256M位）串行闪存为空间、引脚和权力。25Q系列提供了远远超出普通串行闪存设备的灵活性和性能。

它们非常适合代码阴影到RAM，直接从双/四SPI（XIP）执行代码并存储语音、文本和数据。设备在单个1.65V至1.95V电源上运行，电流消耗低至1µa，可实现超深度断电。所有设备都提供节省空间的包装。

XM25QU256C阵列被组织成131072个可编程页面，每个页面256字节。最多256个字节一次编程。页面可以按16组（4KB扇区擦除）、128组（32KB块擦除）、256（64KB块擦除）或整个芯片（芯片擦除）。XM25QU256C有8192个可擦除扇区和512个可擦除块分别。4KB的小扇区为需要数据和参数的应用程序提供了更大的灵活性存储。（见图2。）

XM25QU256C支持标准串行外围接口（SPI）、双/四路I/O SPI以及2块指令周期四外设接口（QPI）：串行时钟、芯片选择、串行数据I/O 0（DI）、I/O 1（DO）、I/O 2（/WP）和I/O3（/HOLD）。支持高达133MHz的SPI时钟频率，允许等效的时钟速率使用快速读取双/四I/O和QPI指令时，双I/O为266MHz，四I/O为532Mhz。

这些传输速率可以优于标准异步8位和16位并行闪存。持续阅读模式允许高效的内存访问，只需8个时钟的指令开销即可读取24位地址，从而允许真正的XIP（就地执行）操作。

保持引脚、写保护引脚和可编程写保护，带顶部或底部阵列控制，提供更多控制灵活性。此外，该设备支持JEDEC标准制造商和设备ID以及SFDP寄存器64位唯一序列号和三个256字节的安全寄存器。
