ME25L32A 32 兆比特、3V 供电串行闪存,采用 4KB 统一扇区架构
MengXW(台湾盟鑫微) ME25L32AM1IG spi nor flash
单电源供电运行
完整工作电压范围:2.3V ~ 3.6V
● 串行接口架构
兼容 SPI 总线:支持模式 0、模式 3
● 32 兆比特串行闪存
容量:32Mb / 4096KB / 16384 页
每页可编程容量:256 字节
● 支持标准单线、双线、四线 SPI 通讯
标准单线 SPI 引脚:时钟 CLK、片选 CS#、数据输入 DI、数据输出 DO、写保护 WP#、保持引脚 HOLD#
双线 SPI 引脚:CLK、CS#、DQ0、DQ1、WP#、HOLD#
四线 SPI 引脚:CLK、CS#、DQ0、DQ1、DQ2、DQ3
可自由配置虚拟等待周期数
● 高性能参数
单线 SPI 最高时钟频率:104MHz
双线双通道传输时钟:104MHz
四线四通道传输时钟:104MHz
● 低功耗设计
工作电流典型值:10mA
掉电休眠电流典型值:1μA
● 统一扇区存储架构
共计 1024 个扇区,单扇区 4KB
共计 128 个 32KB 存储块
共计 64 个 64KB 存储块
任意扇区、存储块均可独立擦除
● 优异的编程 / 擦除速度
页编程时间:典型值 1ms
扇区擦除时间:典型值 100ms
半块擦除时间:典型值 300ms
整块擦除时间:典型值 500ms
整片芯片擦除时间:典型值 30 秒
● 支持写入暂停、写入恢复功能
配备易失性状态寄存器位
● 3 组 1024 字节可锁定一次性可编程(OTP)安全扇区
● 支持串行闪存可识别参数(SFDP)标准协议
● 可读取芯片唯一识别码(UID)
擦写耐久寿命:不少于 10 万次循环
● 数据保存时长:20 年

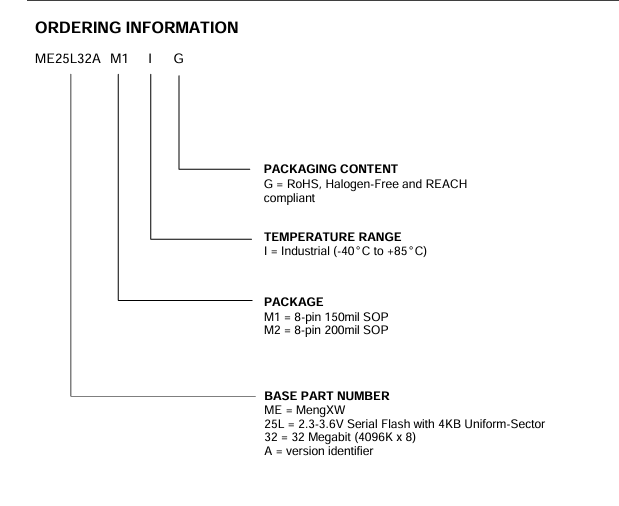

可选封装形式
8 引脚 SOP 封装,本体宽度 150mil
8 引脚 SOP 封装,本体宽度 200mil
所有无铅封装均符合 RoHS 指令、无卤素规范以及 REACH 法规要求
ME25L32AM1IG芯片是一款容量 32 兆比特(4096 千字节)的串行闪存器件,集成了完善先进的写保护机制。
芯片通过标准串行外设接口(SPI)引脚,支持单线、四线串行读写指令;引脚包含:串行时钟引脚、片选引脚、双向数据引脚 DQ0(原数据输入 DI)、DQ1(原数据输出 DO)、DQ2(复用写保护引脚 WP#)以及 DQ3(复用保持引脚 HOLD#)。借助页编程指令,单次可对 1~256 字节存储空间执行写入编程操作。
芯片搭载成熟的分区防护方案,能够防止存储区块因误操作或恶意行为被随意编程、擦除。得益于区块可独立开启、关闭写保护的特性,系统可单独解除指定区块的保护状态以修改内部数据,闪存阵列其余存储空间依旧处于锁定保护状态。该特性适用于两类场景:一是按照子程序、功能模块对固件程序分块打补丁、升级更新;二是需要修改数据存储分区,同时规避程序代码分区被意外篡改的设备应用。
该芯片支持单扇区 / 单存储块独立擦除,也可执行整片芯片全盘擦除;可配置软件保护模式,划定部分存储区域永久受保护。芯片每一个扇区、存储块均可承受至少 10 万次编程擦除循环。
