MX29LV160D T/B 16M-BIT [2M x 8 / 1M x 16] 3V SUPPLY FLASH MEMORY
MXIC(旺宏电子)MX29LV160DTXEI-70G Parallel NOR Flash 并行闪存芯片型号介绍:
基本特性
支持字节 / 字模式切换:容量为 2097152×8 位 / 1048576×16 位
扇区架构:1 个 16KB 扇区、2 个 8KB 扇区、1 个 32KB 扇区、31 个 64KB 扇区
具备扇区保护功能,可禁止受保护扇区执行编程、擦除操作
支持芯片解除保护,允许改写内部代码
支持临时扇区解保护,可对已保护扇区进行代码改写
工作电压:读、擦除、编程操作的供电电压范围为 2.7V~3.6V
防闩锁特性:在 - 1V 至 1.5 倍电源电压区间内,可承受最高 100mA 电流
低电压写保护:当电源电压低于锁定阈值(Vcc ≤ Vlko)时,禁止写入
符合 JEDEC 标准:引脚定义与软件指令兼容单电源型闪存
功能与 MX29LV160C 器件完全兼容
性能参数
高性能
快速存取时间:70 纳秒
字编程时长:典型值 11 微秒 / 字
快速擦除时长:典型值 0.7 秒 / 扇区、15 秒 / 整片
低功耗
5MHz 频率下,典型工作读取电流 5 毫安
典型待机电流 5 微安
擦写寿命:典型可重复擦除 / 编程 10 万次
数据保存时长:20 年
软件功能
擦除暂停 / 恢复:可暂停当前扇区擦除操作,对其他未执行擦除的扇区进行读数据或编程操作
状态反馈:通过数据轮询、翻转位检测编程与擦除操作是否完成
支持通用闪存接口(CFI)
硬件功能
就绪 / 忙状态输出引脚(RY/BY#):通过硬件信号判断编程、擦除操作是否完成
硬件复位输入引脚(RESET#):可通过硬件方式将内部状态机复位至读取模式
写保护 / 加速编程引脚(WP#/ACC):支持加速编程功能
封装形式(PACKAGE)
48-Pin TSOP
48-Ball CSP (TFBGA)

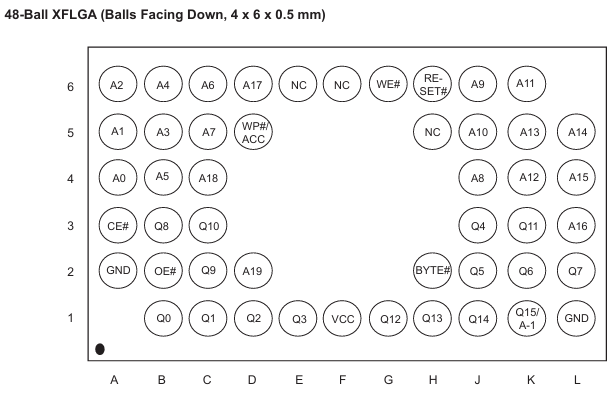

48-Ball WFBGA/XFLGA
全系列产品均符合 RoHS 环保标准
MX29LV160DTXEI-70G Parallel NOR Flash 并行闪存芯片介绍:
MX29LV160DT/B 是一款16 兆位闪存,可配置为 2 兆字节 ×8 位模式,或 1 兆字 ×16 位模式。该器件典型工作电压为 2.7V~3.6V,采用 3V 供电。
其存储阵列划分为 32 个大小均等的 64KB 存储块。根据型号分为顶启动型与底启动型,器件最顶端或最底端的独立扇区,即为对应的启动块。
MX29LV160DT/B 提供符合 JEDEC 标准的多种封装:48 引脚 TSOP 封装、48 球 XFLGA/WFBGA 封装以及 48 球 CSP (TFBGA) 封装。产品同时推出有铅与无铅版本,均符合 RoHS 环保规范。器件配套的软件算法也遵循单电源闪存的 JEDEC 标准,支持在系统编程,也可使用市面通用的 EPROM / 闪存烧录器完成烧写。
芯片独立配置输出使能引脚(OE#)与片选引脚(CE#),简化系统设计。该闪存读取访问时间为 70 纳秒,搭配高速处理器使用时,可最大限度降低时序延迟带来的性能损耗。
旺宏闪存内置自动写入算法,执行写入操作前会自动完成擦除。用户仅需向指令寄存器下发写入指令,片内状态机即可自动管控编程、擦除流程及所有内部时序。由于擦除、编程耗时远大于读取操作,芯片支持擦除暂停 / 恢复功能,可中断当前擦除任务,转而读取其他扇区数据。擦除与编程的完成状态,可通过数据轮询或翻转位进行检测。
该产品由旺宏自有晶圆厂生产,采用成熟可靠的自研先进工艺。这款专属非外延工艺具备优异的防闩锁能力:在 - 1V 至 1.5 倍电源电压范围内,地址引脚与数据引脚可承受最高 100mA 的冲击电流。
本闪存功耗低,软硬件功能完善,数据有效保存时长至少可达 20 年;经测试,擦写循环寿命典型值为 10 万次。
