MX25L25733FMI-10G

产品型号：MX25L25733FMI-10G

制造商：MXIC(旺宏电子)

价格：具体面议

温控范围：-40°C~+85°C

用途：快闪记忆体

存储容量：256Mb

电压-电源：2.7V-3.6V

规格封装：16-SOP (300mil)

说明书：点击下载

产品介绍

MX25L25733F 3V, 256M-BIT [x 1/x 2/x 4] CMOS MXSMIO® (SERIAL MULTI I/O) FLASH MEMORY

MXIC(旺宏电子)MX25L25733FMI-10G 2.5/3V Serial NOR Flash 闪存芯片型号介绍：

通用特性

支持串行外设接口 SPI：0 模式、3 模式

单电源供电工作

芯片读取、擦除、编程工作电压：2.7V～3.6V

三种存储位架构：

268435456×1 位（单线模式）、

134217728×2 位（双线 I/O 模式）、

67108864×4 位（四线 I/O 模式）

通讯协议：支持单线 I/O、双线 I/O、四线 I/O

闩锁保护：在 - 1V～VCC+1V 电压区间，可承受最高 100mA 闩锁电流

SPI 高速读取功能

全通讯协议支持最高 133MHz 时钟频率

支持快速读、2READ、DREAD、4READ、QREAD 多条读指令

高速读操作可自定义配置冗余空时钟周期

支持四线外设接口（QPI）

存储分区规格：4KB 等大小扇区、32KB 等大小存储块、64KB 等大小存储块

任意存储块均可独立擦除

编程相关参数

页缓存大小：256 字节

支持四线 I/O 页编程（4PP），提升编程效率

典型擦写寿命：10 万次编程 / 擦除循环

数据保存时长：20 年

支持 4 字节地址寻址模式

软件特性

输入数据格式

指令码长度：1 字节

高级安全防护功能

存储块锁定保护：由 BP0~BP3、T/B 状态位配置受保护区域范围，保护区禁止编程与擦除操作

高级扇区固化保护（Solid Protect）

额外 8K 比特一次性可编程（OTP）安全存储区

内置唯一硬件识别码

出厂可加密锁定，用户也可通过指令自行锁定；配套指令复位功能

编程 / 擦除暂停、恢复操作

电子器件识别

JEDEC 标准：1 字节厂商 ID + 2 字节器件 ID

RES 指令：读取 1 字节器件 ID

REMS 指令：读取 1 字节厂商 ID + 1 字节器件 ID

兼容串行闪存可发现参数（SFDP）规范

硬件引脚特性

SCLK：串行时钟输入引脚

SI/SIO0：串行数据输入；双线、四线 I/O 读模式下为双向数据输入输出引脚

SO/SIO1：串行数据输出；双线、四线 I/O 读模式下为双向数据输入输出引脚

WP#/SIO2：硬件写保护引脚；四线 I/O 读模式下为双向数据输入输出引脚（# 代表低电平有效）

HOLD#/SIO3：硬件暂停引脚；四线 I/O 读模式下为双向数据输入输出引脚（# 代表低电平有效）

封装形式（PACKAGE）

16-SOP (300mil)

全系列产品均符合 RoHS 环保标准

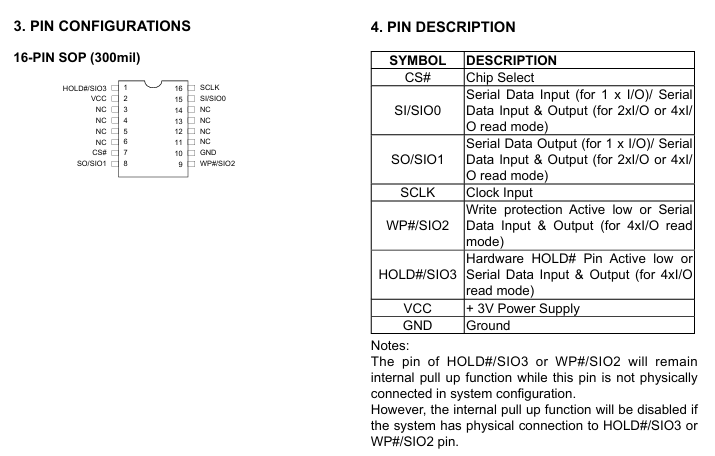

MX25L25733FMI-10G引脚封装图

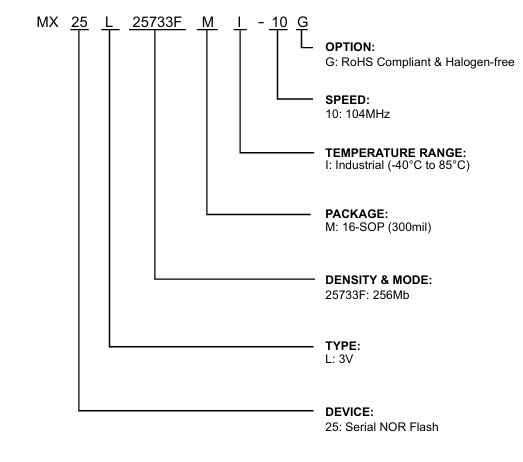

MX25L25733FMI-10G产品订购信息

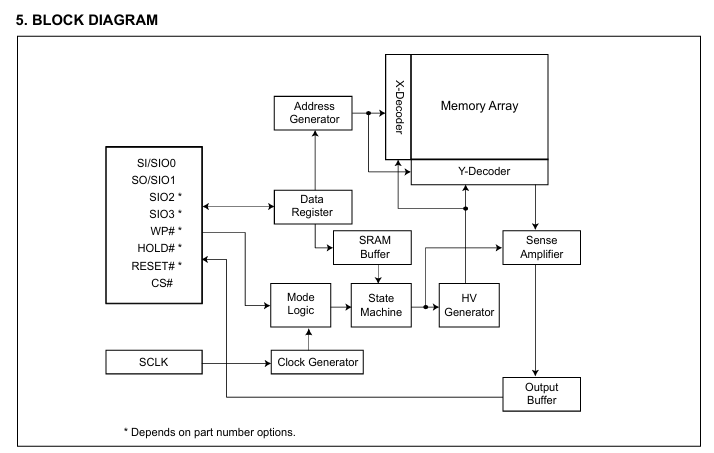

MX25L25733FMI-10G功能框图
