NAND Flash 以浮栅晶体管作为基础存储单元，依靠电荷存储状态记录数据，并通过行列阵列结构将存储单元组织为页、块、平面、晶元等层级架构，实现高密度、大容量的非易失性数据存储，是目前U盘、SSD、存储卡等大容量存储设备的核心介质。
一、基本存储单元（Cell）
NAND Flash 的最小存储单元为浮栅晶体管（Floating Gate Transistor），结构基于NMOS晶体管设计，包含控制栅极与浮栅电极。浮栅被绝缘介质完全包裹，可长期留存电荷，断电后数据不会丢失，从而实现非易失性存储。通过调节控制栅极电压，可精准完成浮栅电荷的注入、释放与检测，最终实现数据的写入、擦除和读取操作。
根据单个存储单元可存储的数据位数不同，NAND Flash 可分为四类架构，性能与容量特性差异明显：
- SLC（单电平单元）：单单元存储1bit数据，仅0、1两种状态，读写速度最快、擦写寿命最长、可靠性最高，但存储容量最小、成本最高。
- MLC（多电平单元）：单单元存储2bit数据，具备4种电平状态，速度、寿命、容量均处于中等水平，综合性能均衡。
- TLC（三电平单元）：单单元存储3bit数据，共8种状态，存储容量大幅提升，性价比高，是目前主流应用类型，相对寿命与可靠性有所降低。
- QLC（四电平单元）：单单元存储4bit数据，拥有16种状态，容量最大、成本最低，但擦写寿命最短、耐用性最差，多用于大容量低成本存储场景。
二、阵列组织结构

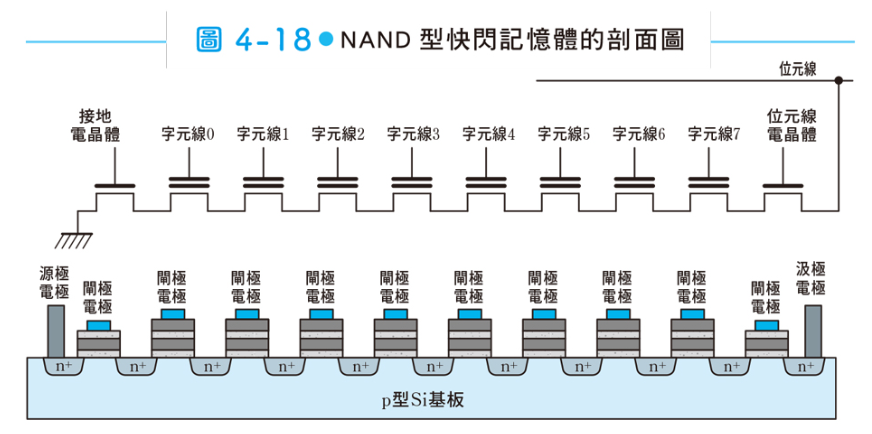

NAND Flash 将多个存储单元串联组成NAND链（常规8~32个单元串联），大幅提升存储密度、降低单位存储成本，并按照层级化结构进行规整划分：
- 页（Page）：由若干存储单元组成，是 NAND Flash 最小读写单位。
- 块（Block）：由多个页组成，是 NAND Flash 最小擦除单位，擦除操作必须以整块执行。
- 平面（Plane）：由多个存储块构成，支持并行读写操作，有效提升芯片运行效率。
- 晶元（Die）：单个独立芯片内核，可包含一个或多个平面，能够独立接收并执行操作指令。
- 封装芯片（Package）：由一颗或多颗晶元封装而成，是最终的成品芯片形态。
芯片内每个存储单元对应唯一物理地址，系统通过逻辑地址管理存储块。Flash 控制器负责完成逻辑地址与物理地址的映射转换，同时承担坏块检测与管理、磨损均衡、数据调度与纠错等核心工作，保障芯片长期稳定运行。
三、核心工作原理
- 写入（编程）：施加特定高压，将电子注入浮栅内部，改变晶体管导通特性，通过不同电荷状态定义对应数据。
- 擦除：对整个存储块施加反向电压，抽离浮栅内存储的电子，使晶体管恢复初始状态，完成数据清空。
- 读取：检测浮栅剩余电荷状态，判断晶体管导通情况，精准解析存储的数据信息。
凭借高密度、大容量、断电保数据的特性，NAND Flash 被广泛应用于固态硬盘SSD、U盘、内存卡、移动存储设备及各类大容量数据存储终端。
