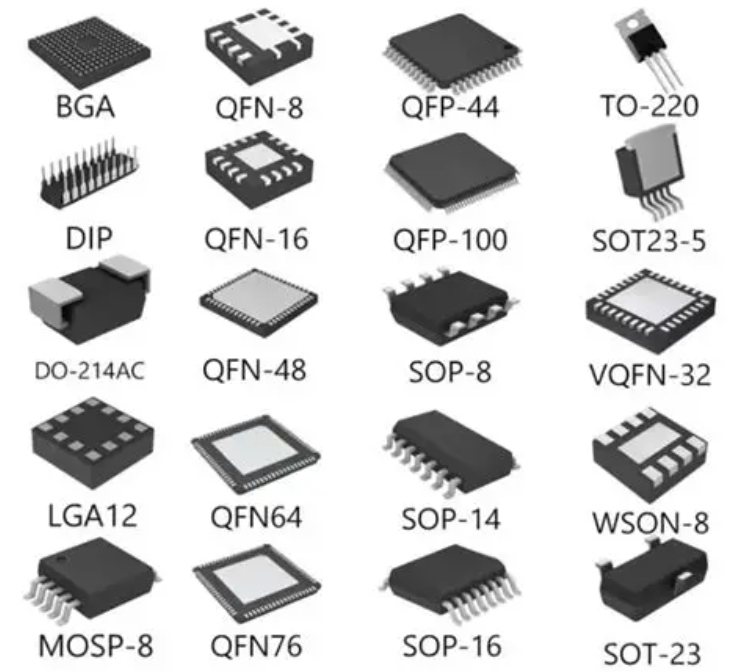

芯片封装类型、优缺点及应用场景解析：
芯片封装通过保护芯片、提供电气连接和散热功能，提高可靠性和集成度，但不同封装类型在体积、成本、制造复杂度和信号性能上各有优缺点。
一、DIP（双列直插式封装）
优点：引脚间距大（2.54mm），手工焊接 / 插拔容易；可直接插面包板，调试维修方便；成本低、抗振强。
缺点：体积大、引脚密度低（通常 8–40 脚）；需 PCB 通孔，不适合小型化与高密度场景。
应用：8051 单片机、74 系列逻辑芯片、运算放大器、实验板 / 教学套件、工业控制。
二、SOP/SOIC（小外形封装）
优点：表面贴装、体积远小于 DIP；适合自动化量产；成本低。
缺点引脚较细，手工焊接难；散热一般；引脚数有限（8–48 脚）。
应用：电源管理 IC、运算放大器、接口芯片（RS-232）、EEPROM/Flash、蓝牙耳机 / IoT 模块。
三、SSOP（缩小型 SOP）
优点：SOP 缩小版，引脚间距更小（0.65/0.5mm），体积更紧凑。
缺点：焊接精度要求更高；散热受限。
应用：空间受限的消费电子、低功耗 MCU、模拟前端。
四、QFP（四边扁平封装）
优点：四边引脚、密度高（44–256 脚）；体积适中，适合中高端芯片；自动化贴装友好。
缺点：引脚外露易变形；间距难进一步缩小；高频性能一般。
应用：MCU、DSP、FPGA、ASIC、电源管理 IC、汽车电子。
变体：LQFP/TQFP（更薄，常用于车载 / 工业）。
五、QFN（无引脚四边扁平封装）
优点：无外露引脚，体积极小；底部散热焊盘，散热好；引脚电感低，高频 / 信号完整性优。
缺点：需高精度钢网与回流焊；返修难；底部焊盘易虚焊。
应用：5G 射频、WiFi 模块、电源管理、传感器、车载电子、可穿戴设备。
变体：DFN（双边无引脚，适合低引脚数、超小型场景）。
六、BGA（球栅阵列封装）
优点：底部锡球阵列，引脚密度极高（可达上千脚）；散热与电气性能优异；适合高性能 SoC。
缺点：需 X 光检测焊接；返修极难；成本高；PCB 设计复杂。
应用：CPU/GPU、手机主芯片（SoC）、高端 FPGA、服务器处理器、大容量存储器。
七、LGA（触点阵列封装）
优点：无引脚 / 锡球，平面触点；插拔式（配插座），易更换；低电感、高频好。
缺点：需精密插座，成本高；触点易污染 / 氧化；不适合超薄设备。
应用：Intel/AMD CPU、服务器芯片、高端 FPGA、部分传感器。
八、PGA（插针网格阵列封装）
PGA芯片封装
优点：引脚粗壮、间距大；可配 ZIF 插座，插拔方便；耐高温、可靠性高。
缺点：体积大、重量大；引脚易弯；成本高。
应用：早期 Intel CPU（486/Pentium）、工业控制处理器、军工 / 航天芯片。
九、TSOP（薄型小外形封装）
TSOP芯片封装
优点：厚度＜1mm，超薄；适合薄片式存储；韧性好。
缺点：散热一般；引脚脆弱。
应用：DRAM/Flash、U 盘、SD 卡、内存条。
十、SOT（小外形晶体管封装）
SOT芯片封装
优点：超小、成本极低；适合分立器件。
缺点：功率小、散热差。
应用：三极管、MOSFET、二极管、稳压 IC、传感器。
选型速览（按需求）
手工调试 / 教学：优先 DIP。
低成本量产 / 通用 IC：优先 SOP，空间紧选 SSOP。
中高引脚数 / 平衡体积与性能：优先 QFP/LQFP。
小型化 / 高频 / 散热要求高：优先 QFN/DFN。
高性能 / 高引脚数（CPU/GPU）：优先 BGA；需插拔选 LGA。
超薄存储：选 TSOP；分立器件选 SOT。
