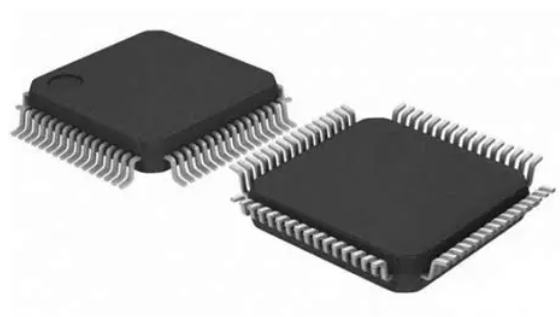

mcu芯片异常问题与解决

MCU常见故障主要包含无法上电启动、时钟工作异常、系统频繁复位等典型问题。故障排查需兼顾硬件与软件两大维度：硬件层面重点核查供电电压、时钟晶振电路、复位外围电路及焊接、走线、器件参数匹配；软件层面主要排查程序逻辑异常、引脚功能配置、时钟寄存器与外设初始化等配置问题。实际调试中需结合具体故障现象，综合考量硬件电路、软件配置及工作环境等因素，进行系统性分析与定位解决。

1. 电源异常

故障现象：MCU 无法上电启动、工作运行不稳定、系统频繁自动复位。故障原因

供电电压波动大、超出芯片额定工作范围（如 3.3V 芯片误接入 5V 电源）；

电源滤波、去耦电容老化失效，电源纹波过大；

电源引脚虚焊、连锡短路或 PCB 走线设计不合理。

解决方法

使用万用表实测供电电压，确认电压值与稳定性符合芯片规格要求；

逐一排查并更换失效电源滤波电容、0.1μF 去耦电容；

优化 PCB 电源布局与走线，规避大电流回路对主控电源的电磁干扰。

2. 时钟信号异常

故障现象：程序运行时序异常、整机速率错乱，UART、SPI、I2C 等外设通信丢包、通信失败。故障原因

外部晶振不起振，负载电容参数不匹配或晶振本体损坏；

内部高速时钟（HSI）精度不足，无法满足波特率、时序匹配要求；

时钟树及相关配置寄存器参数设置错误。

解决方法

借助示波器测量晶振引脚波形，判断起振状态与波形完整性；

参照芯片数据手册匹配适配晶振负载电容；

核查时钟树配置、分频倍频参数（如 STM32 RCC 寄存器配置），修正时序配置。

3. 复位异常故障

故障现象：MCU 无规律反复复位、上电卡死无法退出复位状态。故障原因

复位引脚（NRST）易受电源噪声、静电干扰触发误复位；

复位外围 RC 电路时间常数配置不合理，电容偏大导致复位时序过长；

内置看门狗（WDT）未及时喂狗，触发看门狗自动复位。

解决方法

复位引脚并联 0.1μF 滤波电容，抑制干扰噪声；

优化复位 RC 参数，采用经典匹配参数：10kΩ 电阻 + 0.1μF 电容；

核查业务代码，完善看门狗定时喂狗逻辑，合理配置看门狗溢出时间。

4. 程序运行异常

故障现象：程序跑飞、系统死机、频繁进入 HardFault 硬件异常中断。故障原因

堆栈空间不足，递归调用、局部变量过大引发堆栈溢出；

中断服务函数（ISR）未及时清零中断标志位，造成重复触发中断；

数组越界、指针非法操作引发内存访问越界。

解决方法

通过 IDE 工程配置或修改链接脚本，适当放大堆栈、堆内存空间；

在中断服务函数中手动清零中断挂起标志位，避免中断重复触发；

借助 Cppcheck 等静态代码分析工具，排查指针、数组内存越界隐患。

5. 程序下载与调试失败

故障现象：SWD/JTAG 接口无法烧录程序，调试工具提示芯片未连接、识别失败。故障原因

SWDIO/SWCLK 调试引脚被复用为普通 GPIO 功能，占用调试接口；

芯片进入深度低功耗模式，调试链路被关闭；

芯片 Flash 被加密锁定，多次异常烧录导致下载受限。

解决方法

配置 BOOT 启动引脚电平，强制进入系统 ISP 烧录模式（如 STM32 拉高 BOOT0）；

通过串口 ISP、STM32CubeProgrammer 等工具整片擦除 Flash 并解除加密锁定；

复位硬件后重新插拔调试器，恢复调试链路正常连接。

6. 外设功能异常

故障现象：GPIO 无高低电平输出、ADC 采样数值跳动漂移、UART 收发数据错乱丢失。故障原因

未开启对应外设时钟，外设处于静默未工作状态；

引脚复用功能配置错误，未正确设置为复用功能模式；

硬件引脚资源冲突，多个外设复用同一物理引脚引发功能异常。

解决方法

检查 RCC 时钟寄存器，使能对应 GPIO、ADC、UART 等外设时钟；

通过 CubeMX 图形配置或底层寄存器，正确配置引脚模式（推挽输出、上下拉输入、复用功能）；

对照原理图与芯片引脚定义，排查并规避引脚复用资源冲突。

7. 温度相关故障

故障现象：MCU 运行温升过高、整机发烫，高温环境下程序死机、工作异常。故障原因

芯片长期满主频运行，未开启休眠、停机等低功耗模式；

PCB 布局散热路径差，无合理散热设计；

外围电路短路、MOS 管击穿倒灌电流，导致 MCU 负载电流异常偏大。

解决方法

合理降频运行，业务空闲时段启用睡眠、待机低功耗模式；

优化 PCB 散热布局，必要时增加散热贴片、加强空气对流散热；

全面排查外围功率器件、电源回路，排除短路与电流倒灌问题。

8. 数据存储异常

故障现象：Flash/EEPROM 存储数据无故丢失、写入操作失败、掉电数据错乱。故障原因

Flash 擦写操作期间未关闭全局中断，打断页擦除 / 编程时序；

频繁重复擦写，超出 Flash 典型 10 万次擦写寿命上限；

写入过程电源电压波动，低于最低工作阈值导致写入异常。

解决方法

执行 Flash 擦除、编程前先禁用全局中断，操作完成后再恢复；

增加 CRC 数据校验、多分区冗余备份机制，提升数据可靠性；

保证存储操作期间供电电压稳定，维持在芯片最低工作电压（典型≥2.7V）以上。

嵌入式 MCU 快速通用排查技巧

最小系统法：仅保留 MCU、电源、复位、晶振最小电路，验证基础运行后再逐步外接外设定位问题。

替换对比法：依次替换晶振、滤波电容、主控芯片等关键器件，快速锁定故障元器件。

仪器波形抓取：使用逻辑分析仪、示波器抓取 SPI、I2C、UART 通信波形，校验协议时序与电平。

在线仿真调试：利用断点调试、实时变量监视、寄存器查看，精准定位代码死机、异常跳转位置。

若以上方法仍无法解决问题，建议对照芯片型号数据手册（Datasheet） 与参考手册（Reference Manual） ，结合寄存器与时序做深度定位分析。
