PCBA常见分板方式以及优缺点

PCBA常见分板方式以及优缺点：

在电子制造领域，PCBA 印制电路板组装是生产流程中的核心工序。而分板作为 PCBA 加工的关键环节，其工艺方式与作业效率，直接决定终端产品品质良率与整体生产成本。下面对 PCBA 生产中主流分板工艺及各自优缺点进行专业分析。

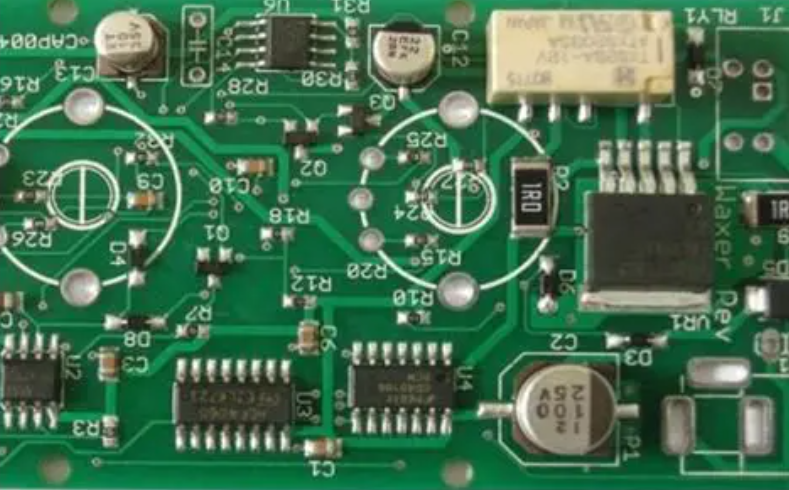

PCBA常见分板方式以及优缺点

PCBA 主流分板工艺介绍

一、手动分板

手动分板是最基础的分板方式，主要由操作人员借助刀具或专用治具人工完成电路板分割。

优点：设备投入成本低、操作简便灵活，适配小批量生产及研发样品打样场景。缺点：生产效率偏低，不适合大批量量产；分板精度不易把控，分割偏差风险高；依赖操作人员熟练程度，同时存在一定作业安全隐患。

二、机械分板

机械分板依托专用分板设备，实现自动化或半自动化分割作业，是量产常用工艺。

优点：生产效率高，适配大批量规模化生产；分板精度好、成品一致性高；大幅降低人工劳动强度。缺点：初期设备投入成本较高；针对不同外形、尺寸的 PCB，需更换或调校刀具治具，工艺灵活性偏弱；设备结构复杂，对日常维护保养要求较高。

三、激光分板

激光分板通过高能激光束聚焦照射 PCB 板材，使切割区域瞬间受热熔融，从而实现无接触精准分板。

优点：分板精度极高，切割切口平整无毛刺；适配多材质、多板厚电路板加工；非接触式切割，有效避免机械应力对 PCB 及元器件造成损伤。缺点：设备购置与后期维护成本高昂；激光工艺参数调试要求严苛，参数设置不当易造成板材烧损；加工过程会产生废气与粉尘，需配套环保净化处理设施。

四、水刀分板

水刀分板以高压高速水流作为切割介质，依靠水力冲击力完成电路板分割。

优点：切割作用力温和，对板材及器件损伤极小；无热影响区，彻底规避热应力带来的板材变形、性能受损问题；适用板材材质与厚度范围广。缺点：设备采购及运维成本偏高；加工过程产生大量废水，需配套污水处理系统满足环保排放标准；对操作人员专业技能要求高，需熟练掌握设备操作、参数调校及日常维护。
