过零检测电路的原理和作用

一、什么是过零检测器？

过零检测器是一种用于检测交流信号通过零电压参考点（即零电平）时刻的电子电路。其核心功能是比较输入信号（通常为正弦波）与零电压基准，每当信号电压从正半周过渡到负半周，或从负半周过渡到正半周时，输出状态便会发生翻转，从而精确标记过零点的位置。

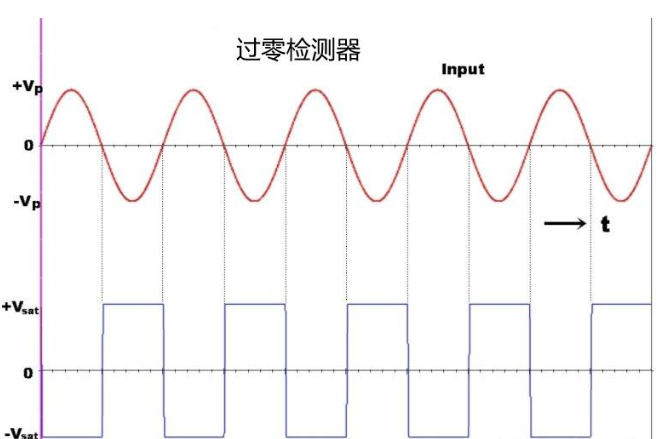

简单来说，过零检测器就是一个以零电压为参考的比较器电路。当输入信号越过零电平时，输出会在正饱和电压（+Vsat）和负饱和电压（-Vsat）之间快速切换，指示电压极性的变化。这种电路可以通过通用运算放大器、分立晶体管或光耦合器等多种方式实现。

二、过零检测器的工作原理

过零检测电路的核心原理是利用电压比较器将输入信号与零参考电压进行比较。根据应用需求，可以设计不同类型的过零检测器，以下是四种常见的实现方式及其工作原理：

1.反相过零检测电路

在反相配置中，输入信号施加于运算放大器的反相输入端（Vin-），而同相输入端（Vin+）则接地作为零电压基准。

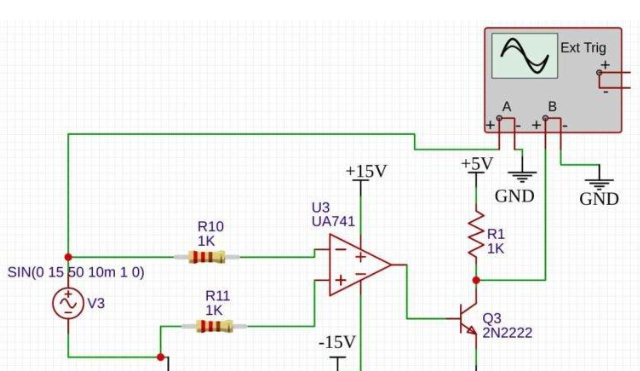

正半周：当输入电压高于0V时，Vin- > Vin+，输出为负饱和电压（-Vsat）。此时，输出端的NPN晶体管（如2N2222）截止，集电极输出为数字高电平。

负半周：当输入电压低于0V时，Vin- < Vin+，输出跳变为正饱和电压（+Vsat）。晶体管导通，集电极被拉低至地，输出数字低电平。

2. 同相过零检测电路

同相过零检测器将输入信号连接到同相输入端（Vin+），而反相输入端（Vin-）接地。

正半周：Vin+ > 0V，输出为+Vsat，晶体管导通，输出数字低电平。

负半周：Vin+ < 0V，输出为-Vsat，晶体管截止，输出数字高电平。

3. 带脉冲输出的过零检测电路

上述两种电路的输出在过零后保持恒定电平（高或低），直至下一个过零点。若需要在每个过零点产生短暂脉冲（例如用于微控制器中断触发），可以引入边缘检测电路。

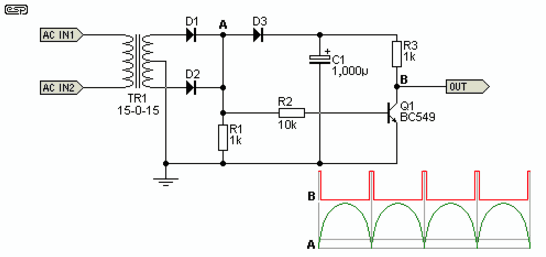

通过全桥整流器将交流信号的负半周转换为正半周，再结合运算放大器比较器和RC微分电路，可在每个过零时刻产生一个窄脉冲。这种脉冲信号能精确指示正弦波从正到负或负到正的转换，便于数字系统处理。

4. 使用光耦合器的过零检测电路

该电路利用光耦合器（如4N25）实现电气隔离，常用于高电压或抗干扰场景。

交流信号经全桥整流后驱动光耦合器内的LED。在正弦波正半周期间，LED发光使光敏晶体管导通，输出端被拉低至地。

当过零点附近电压接近0V时，LED熄灭，光敏晶体管截止，输出端通过上拉电阻升至Vcc，产生一个高电平脉冲。这样，每个过零点对应一个正脉冲输出，同时实现了输入与输出的隔离。

三、过零检测器的主要作用

过零检测器在电力电子和控制系统中应用广泛，其核心价值在于精确捕捉交流信号的相位信息，从而实现对功率、时序和开关动作的优化控制。主要作用包括：

相位测量与同步：作为相位计或时间标记生成器，用于校准交流系统的同步功能，实现精确的相位角测量。

功率控制与调节：配合晶闸管（如可控硅）等电力电子器件，从过零点开始控制导通角的大小，从而调节交流电机的速度、加热器的功率或照明设备的亮度，实现感应电机软启动和连续调速。

无弧开关与继电器保护：在交流电过零时刻控制继电器或固态开关的通断，可有效消除触点闭合或断开时产生的电弧和瞬间高温，延长开关器件寿命，实现智能开关和零电压通断。

触发与数字控制：为微控制器（如Arduino）提供精确的过零中断信号，用于晶闸管触发角控制、功率因数校正或交流参数的采样计算。

信号整形与隔离：将正弦波转换为方波或脉冲信号，便于数字电路处理；同时，光耦合器方案可实现高压与低压电路之间的安全隔离。

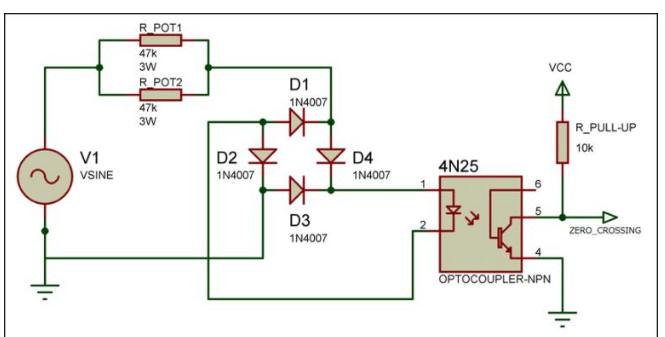

电路设计多样，标准的过零检测电路设计如下图所示：
