PGT10N015H

PGT10N015H
产品型号:PGT10N015H
制造商:HTSEMI(金誉半导体)
价格:具体面议
温度范围:-55°C to175 °C
用途:功率场效应管MOSFET
漏源电压(Vdss):100V
连续漏极电流(Id):420A
封装:TOLL
描述:PGT10N015H -100V/420A N-Channel Power MOSFET
说明书:点击下载
产品介绍

HTSEMI(金誉半导体)  PGT10N015H  -100V/420A N-Channel Power MOSFET

特性:

极低栅电荷,降低驱动电路设计要求

100% 经过雪崩耐受测试

应用领域:

适用于 AC/DC 快充的同步整流方案

电池管理系统

不间断电源(UPS)

参数:

P沟道:

漏源击穿电压(Vdss):100V

漏极电流(Id):420A

栅源电压 10V 时的导通电阻RDSON@VGS=10V:1.2mΩ

丝印 / 标识:SP1216542YMW

封装:TOLL

卷装(Reel):1500只

整箱(Carton):120000只

卷盘尺寸:7 英寸

屏蔽栅型/SGT

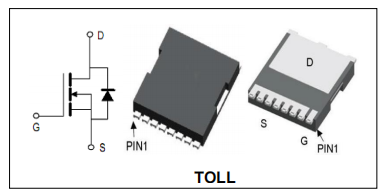

PGT10N015H封装


符号参数额定值单位
通用额定值(除非另有说明,Tc=25℃)
V(BR)DSS漏源击穿电压100V
VGS栅源电压±20V
TJ最高结温175
TSTG存储温度范围-55 至 175
IS二极管连续正向电流(Tc=25℃)420A
安装于大型散热片上


EAS单脉冲雪崩能量(注 1)2450mJ
IDM测试脉冲漏极电流(注 2,Tc=25℃)1680A
ID连续漏极电流(硅片极限,Tc=25℃)433A
ID连续漏极电流(封装极限,Tc=25℃)420A
PD最大耗散功率(Tc=25℃)536W
RθJC结到壳的热阻0.28℃/W
RθJA结到环境的热阻(注 3)45℃/W
一、静态电气特性
符号参数名称测试条件最小值典型值最大值单位
V(BR)DSS漏源击穿电压VGS=0V,ID=250μA100V
IDSS零栅压漏极电流VDS=100V,VGS=0V1μA
IGSS栅体漏电流VGS=±20V,VDS=0V±100nA
VGS(TH)栅极阈值电压VDS=VGS,ID=250μA24V
RDS(ON)漏源导通电阻(注 4)VGS=10V,ID=50A1.21.45
二、动态电气特性(注 5)
表格





符号参数名称测试条件最小值典型值最大值单位
Ciss输入电容VDS=50V,VGS=0V,f=100kHz9780pF
Coss输出电容同上3510pF
Crss反向传输电容同上52pF
Qg总栅电荷VDS=50V,ID=100A,VGS=10V152nC
Qgs栅源电荷同上55nC
Qgd栅漏电荷同上47nC
RG栅极内阻f=1MHz1Ω
三、开关特性(注 5)
表格





符号参数名称测试条件最小值典型值最大值单位
td(on)开通延迟时间VDD=50V,RG=10Ω,ID=100A,VGS=10V88ns
tr开通上升时间同上226ns
td(off)关断延迟时间同上88ns
tf关断下降时间同上76ns
四、源漏二极管特性
表格





符号参数名称测试条件最小值典型值最大值单位
VSD正向导通压降ISD=50A,VGS=0V1.2V
trr反向恢复时间IS=100A,di/dt=100A/μs160ns
Qrr反向恢复电荷同上768nC
