HTSEMI(金誉半导体) PT4606 N+P沟道高级功率MOSFET功率器件
特性:
提升 dv/dt 耐受能力,高坚固性
最高结温范围(150°C)
100% 雪崩测试
应用领域:
PWM(脉冲宽度调制)应用
负载开关
电源管理
参数:

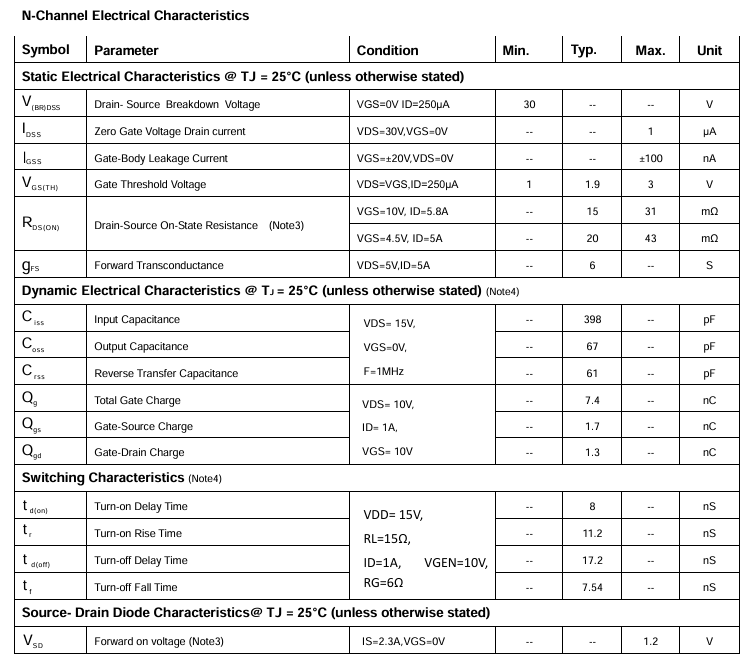

N沟道:
漏源击穿电压(Vdss):30V
漏极电流(Id):5.8A
栅源电压 10V 时的导通电阻RDSON@VGS=10V:15mΩ
栅源电压 4.5V 时的导通电阻RDSON@VGS=4.5V:20mΩ

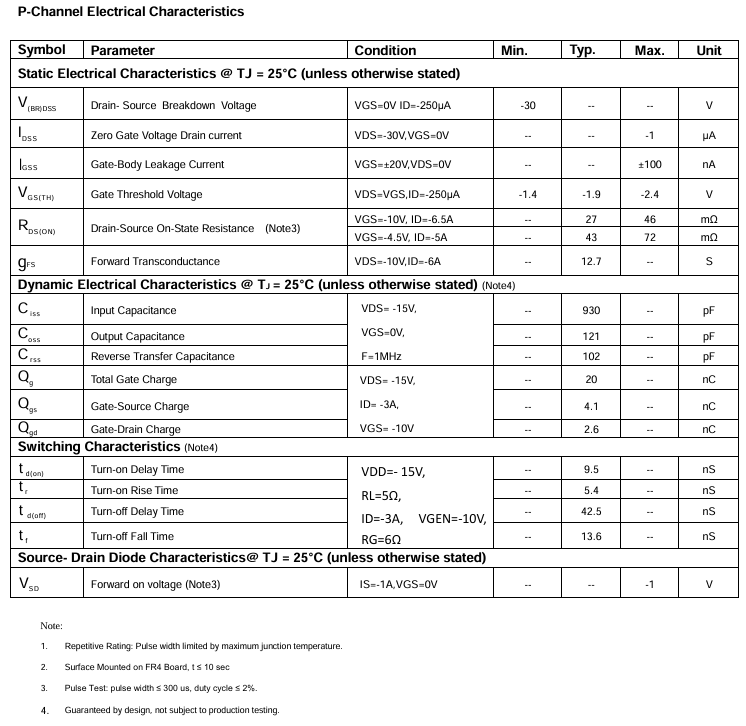

P沟道:
漏源击穿电压(Vdss):-30V
漏极电流(Id):-6.5A
栅源电压 -10V 时的导通电阻RDSON@VGS=-10V:27mΩ
栅源电压 -4.5V 时的导通电阻RDSON@VGS=-4.5V:43mΩ

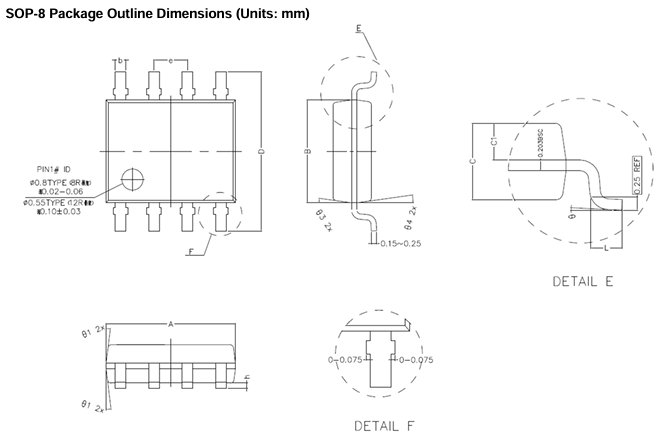

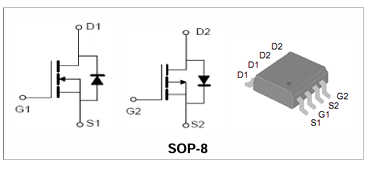

封装:SOP-8
卷装(Reel):3000只
整箱(Carton):48000只
卷盘尺寸:13 英寸

| 符号 | 参数 | N 沟道 | P 沟道 | 单位 |
| V(BR)DSS | 漏源击穿电压 | 30 | -30 | V |
| VGS | 栅源电压 | ±12 | ±20 | V |
| TJ | 最高结温 | 150 | 150 | °C |
| TSTG | 储存温度范围 | -55~150 | -55~150 | °C |
| IS | 二极管连续正向电流 TA=25°C | 5.8 | -6.5 | A |
| IDM | 脉冲漏极电流(硅极限)TA=25°C | 20 | -30 | A |
| ID | 连续漏极电流 TA=25°C | 5.8 | -6.5 | A |
| PD | 最大耗散功率 TA=25°C | 2 | 2 | W |
| RθJA | 结到环境热阻 | 63.2 | 63.2 | °C/W |
