ULN2802

产品型号：ULN2802

制造商：LANKERSEMI(兰科)

价格：具体面议

温控范围：-40℃ ~ +85℃

用途：达林顿驱动

存储容量：

电压-电源：0V-50V

规格封装：SOP10

ULN2802四路达林顿晶体管阵列介绍：

LANKERSEMI(兰科)ULN2802是单片集成高耐压、大电流达林顿管阵个独立的达林顿管驱动单路。

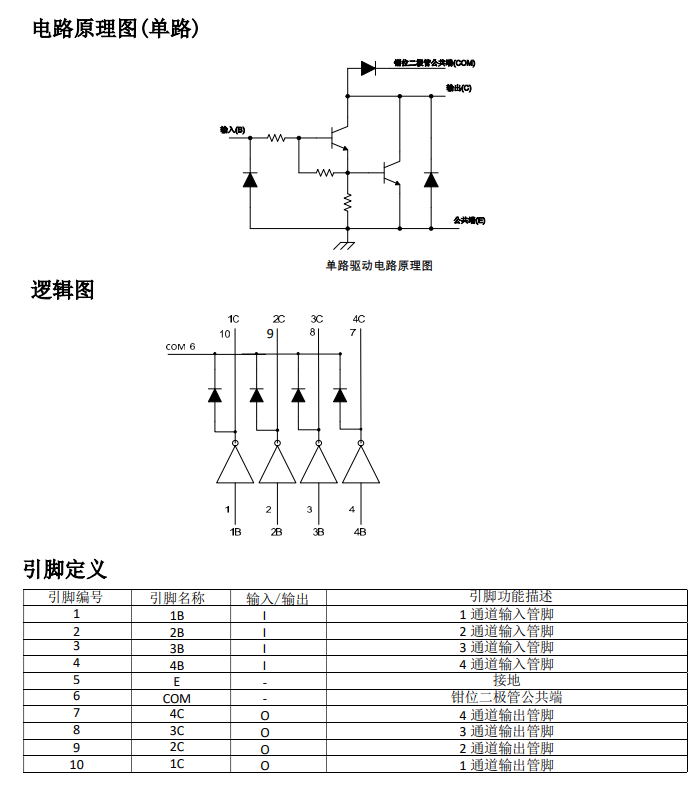

电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出 500mA 电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。

ULN2802的每一路达林顿管串联一个 2.7K 的基极电阻，在 5V 的工作电压下可直接与 TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2802四路达林顿晶体管阵列特征：

500mA 集电极输出电流(单路)；

耐高压(50V)；

输入兼容 TTL/CMOS 逻辑信号；

广泛应用于继电器驱动；

工作温度范围：-40℃ ~ +85℃

电压范围（COM）：0-50V；

输入电压（VIN)：0-12V；

单路峰值电流（mA）：500mA；

饱和压降/导通电阻：1V@200mA；

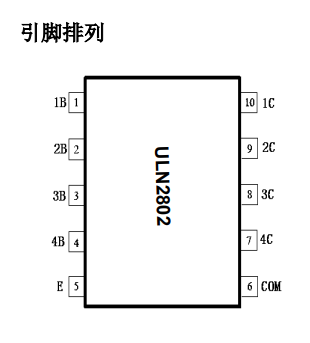

封装:SOP10;

通道数:4

产品典型应用：

1、继电器驱动； 2、指示灯驱动； 3、显示屏驱动
