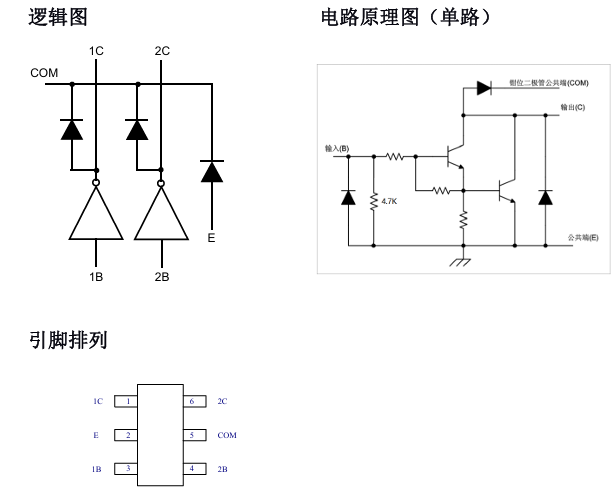

LANKERSEMI(兰科)LK1802 两路达林顿晶体管阵列介绍：
LK1802是两路大电流达林顿管阵列，电路由两个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管支持电流 500mA 输出，将达林顿管并联可以得到更大输出电流能力。该电路广泛应用于继电器驱动、照明驱动、显示屏驱动和逻辑缓冲器。
LK1802的每一路达林顿管串联一个基极电阻，可直接与 TTL/CMOS 电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。
LK1802的每一路达林顿管的输入端内部接有4.7K下拉电阻到地，以防止MCU控制信号的不稳定造成达林顿管进入异常工作状态。
ULN2803LVS 两路达林顿晶体管阵列特征：
输出耐压高至50V
每路 500mA 集电极输出电流
输入兼容 TTL/CMOS 逻辑信号

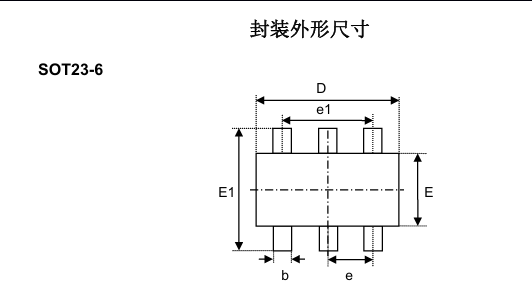

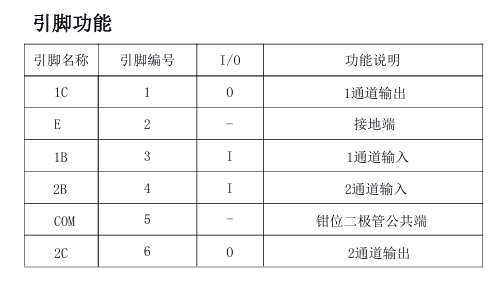

封装：S0T23-6
电压范围（COM）：0-50V
输入电压（VIN)：0-12V
单路峰值电流（mA）：500mA
饱和压降：1.05V@200mA
通道数：2
应用：
步进电机驱动
继电器驱动
显示屏驱动
指示灯驱动
通道数：2
(TA=25℃，除另有规定外)

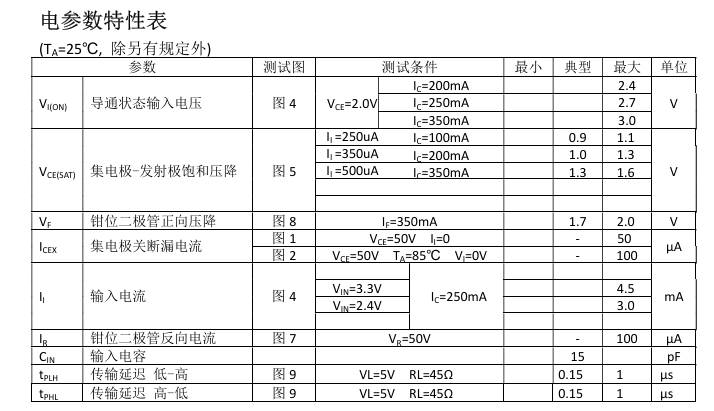

| 参数 | 符号 | 值 | 单位 |
| 集电极 - 发射极电压 | VCE | -0.5 ~ 50 | V |
| COM 端电压 | VCOM | 50 | V |
| 输入电压 | VI | -0.5 ~ 7 | V |
| 集电极峰值电流 | ICP | 500 | mA/ch |
| 输出钳位二极管正向峰值电流 | IOK | 500 | mA |
| 总发射极最大峰值电流 | IET | -1 | A |
| 最高工作结温 | TJ | 150 | ℃ |
| 焊接温度 | — | 260℃, 10s | — |
| 储存温度范围 | Tstg | -60 ~ +150 | ℃ |
| 功耗 | PD | — | W |
| 参数 | 符号 | 条件 | 最小值 | 最大值 | 单位 |
| 集电极 - 发射极电压 | VCE | — | 0 | 50 | V |
| 输出电流 | IOUT | TPW=25ms，TA=85℃，TJ=120℃，Duty=10% | 0 | 350 | mA/ch |
| Duty=50% | 0 | 70 | mA/ch | ||
| 控制信号输入电压 | VIN | — | 0 | 7 | V |
| 输入电压（输出开启） | VIN(ON) | Iout=250mA | 2.7 | 7 | V |
| 输入电压（输出关断） | VIN(OFF) | — | 0 | 0.6 | V |
| 钳位二极管反向电压 | VR | — | — | 50 | V |
| 钳位二极管正向峰值电流 | IF | — | — | 350 | mA |
| 工作温度范围 | TA | — | -40 | 85 | ℃ |
| 功耗 | PD | TA=85℃ | — | — | W |
