ULN2803LVQ

产品型号：ULN2803LVQ

制造商：LANKERSEMI(兰科)

价格：具体面议

温控范围：-40°C~+85°C

用途：达林顿驱动

存储容量：

电压-电源：0V-15V

规格封装：QFN4x4(20)

说明书：点击下载

其他介绍

ULN2803LVQ 八路达林顿晶体管阵列介绍：

LANKERSEMI(兰科)ULN2803LV是专为低压系统设计的大电流达林顿管阵列，电路由八个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至 1.8V 状态下支持电流 200mA 输出，将达林顿管并联可以得到更大输出电流能力。该电路广泛应用于继电器驱动、照明驱动、显示屏驱动、步进电机驱动和逻辑缓冲器。

ULN2803LV的每一路达林顿管串联一个基极电阻，5V 工作电压以下可直接与TTL/CMOS 电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据，另外ULN2803LV的每一路达林顿管输入引脚在内部接有4.7K欧姆的下拉电阻到地，以防止MCU的IO口上电时状态不稳定导致达林顿管进入异常工作状态。

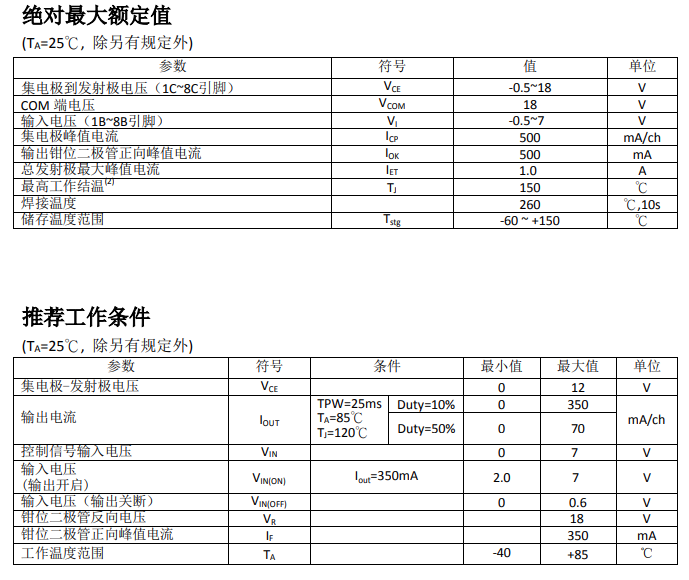

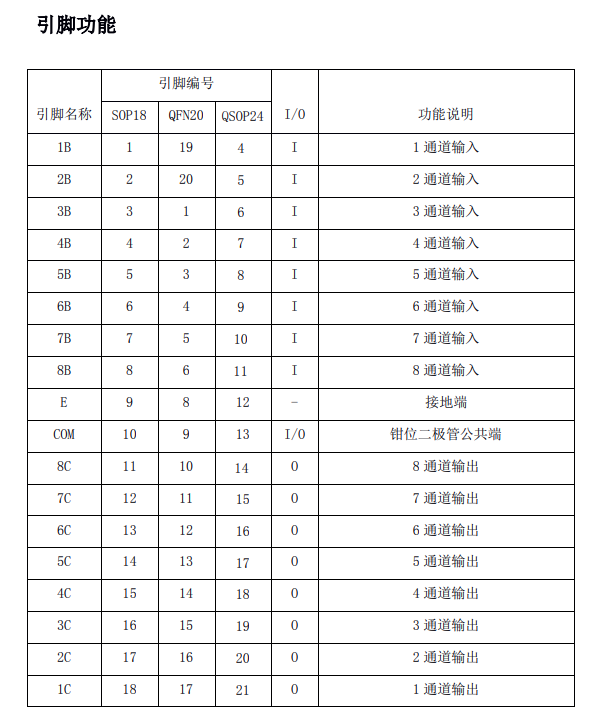

ULN2803LVQ 八路达林顿晶体管阵列特征：

支持 1.8V 低电压输入

每路 500mA 集电极输出电流

输入兼容 TTL/CMOS 逻辑信号

小封装

最小包装：4000/盘

工作温度范围：-40℃ ~ +85℃

电压范围（COM）：0-15V；

输入电压（VIN)：0-6V；

单路峰值电流（mA）：500mA；

饱和压降/导通电阻：0.9V@200mA；

封装:QFN4x4(20);
