LK8563S

产品型号：LK8563S

制造商：LANKERSEMI(兰科)

价格：具体面议

温控范围：-40°C to +85°C

用途：RTC实时时钟芯片

存储容量：

电压-电源：1.2V～5.5V

规格封装：MSOP8

说明书：点击下载

产品介绍

LANKERSEMI(兰科)LK8563S I2C 实时时钟/日历芯片介绍：

LK8563S是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过IIC总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。

LK8563S采用MSOP8封装。

LK8563S RTC实时时钟芯片特征：

可计时基于32.768kHz晶体的秒，分，小时，

星期，天，月和年

带有世纪标志

宽工作电压范围：1.2～5.5V

I2C 总线从地址：读，0A3H；写，0A2H

可编程时钟输出频率为： 32.768kHz ，

1024Hz，32Hz，1Hz

报警和定时器

掉电检测器

内部集成振荡电容

漏极开路中断引脚

SOP和MSOP封装

应用：

便携式媒体播放器

移动电话

复费率电度表、IC卡水表、IC卡煤气表

传真机

安防电子

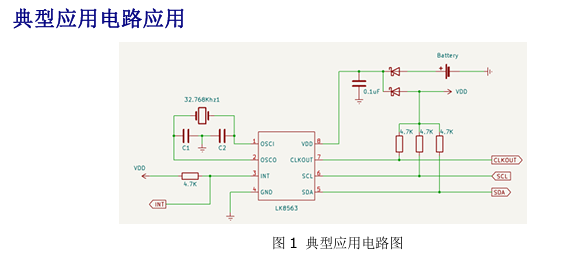

LK8563S典型应用电路

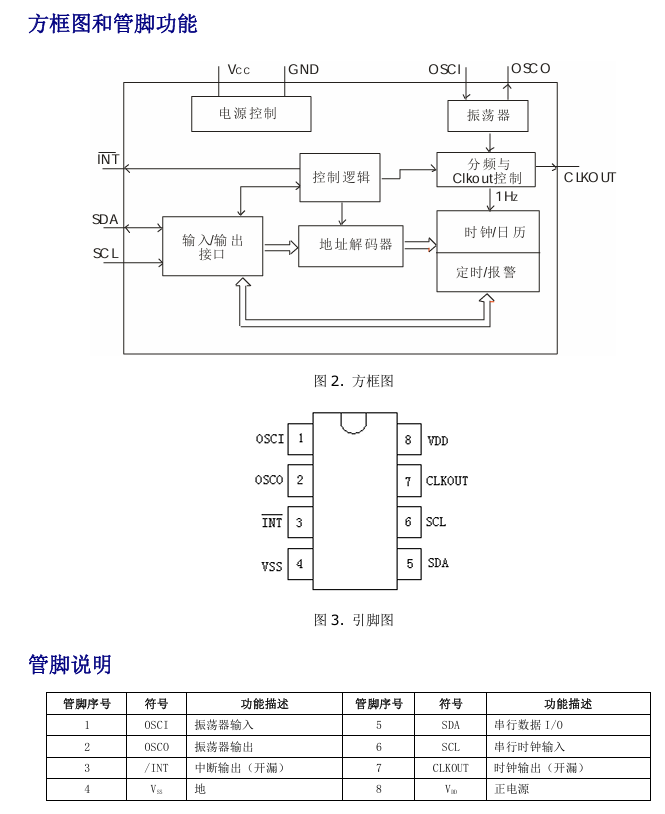

LK8563S方框图与引脚功能

LK8563 有 16 个 8 位寄存器，一个可自动增量的地址寄存器，一个内置 32.768kHz 振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟 RTC 提供时钟源），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个 400kHz 的 I2C 总线接口。

所有 16 个寄存器设计成可寻址的 8 位并行寄存器，但不是所有位都有用。前两个寄存器（内部地址00H，01H）用作控制寄存器和状态寄存器，地址 02H～08H 用于时钟计数器（秒到年计数器），地址 09H～0CH 用于报警寄存器（定义报警条件），地址 0DH 用于控制 CLKOUT 管脚的输出频率，地址 0EH 和 0FH分别用作定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器的编码格式为 BCD 码，星期和星期报警寄存器不以 BCD 格式编码。

报警功能模式

一个或多个报警寄存器 MSB（AE=Alarm Enable 报警使能位）清 0 时，相应的报警条件有效，这样，一个报警将在每分钟至每星期范围内产生一次。设置报警标志位 AF（控制/状态寄存器 2 的位 3）用于产生中断，AF 只能用软件清除。

定时器

8位的倒计数器（地址 0FH）由定时器控制寄存器（地址 0EH，参见表 22）控制，定时器控制寄存器用于设定定时器的频率（4096Hz，64Hz，1Hz 或 1/60Hz），以及设定定时器有效或无效。定时器从软件设置的 8 位二进制数倒计数，每次倒计数结束时，定时器设置标志位 TF（参见表 4）， TF 用于产生一个中断（），每个倒计数周期产生一个脉冲作为中断信号，定时器标志位 TF 只能用软件清除。TI/TP（参见表 4）控制中断产生的条件。当读定时器时，返回当前倒计数的数值。

CLKOUT 输出

管脚 CLKOUT 可以输出可编程的方波。CLKOUT 频率寄存器（地址 0DH，参见表 20）决定输出方波的频率，可以输出 32.768kHz（缺省值），1024Hz，32Hz 和 1Hz 的方波。CLKOUT 为漏极开路输出管脚，通电时有效，无效时为高阻抗。

复位

LK8563 内置一个复位电路，当振荡器停止工作时，复位电路开始工作。在复位状态下，I2C 总线被初始化，所有寄存器（包括地址指针）除 TF、VL、TD1、TD0、TESTC、AE 位被置为逻辑 1 外，都将被清零。
