LANKERSEMI(兰科)LK1802带稳压电路的达林顿晶体管介绍：
LK5802 是专为带 MCU 供电的大电流达林顿管阵列电路，电路由两路达林顿管和一个稳压供电模块组成，每路达林顿管带有续流二极管，支持最大 500mA电流输出，可用于驱动继电器等感性负载。稳压模块可以在 5.0V稳压下承受高达100mA以上的输出电流，为外部供电提供极大方便。
LK5802 中每个达林顿管串联一个基极电阻，可直接与 TTL/CMOS 电路连接处理原先需要标准逻辑缓冲器来处理的数据。

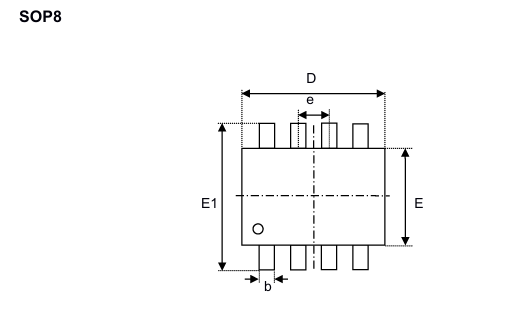

LK5802 采用SOP8封装。
ULN2803LVS带稳压电路的达林顿晶体管特征：
输出耐压高至50V
每路500mA 集电极输出电流
输入兼容 TTL/CMOS 逻辑信号
稳压输出100mA 以上电流能力
小封装
封装：SOP8
电压范围（COM）：0-50V
输入电压（VIN)：0-12V
单路峰值电流（mA）：200mA
饱和压降：1.05V@200mA
通道数：2

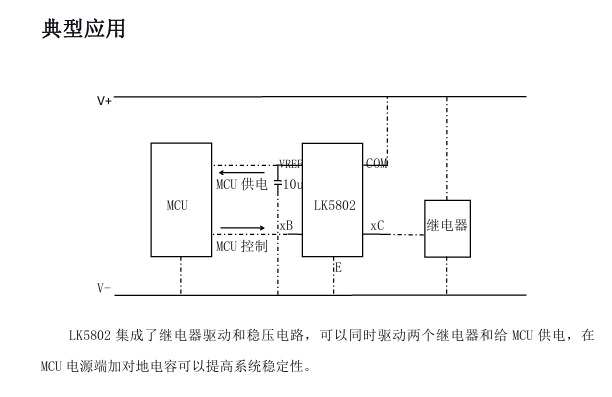

应用：
指示灯驱动
继电器驱动
显示屏驱动
MCU 供电
通道数：2

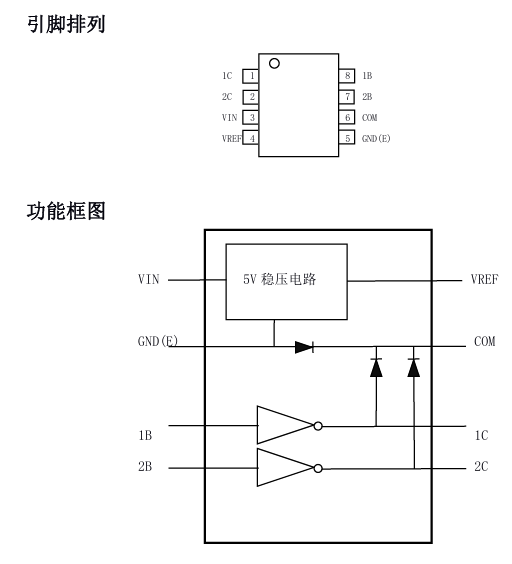

引脚功能：
| 名称 | 管脚 | I/O | 功能说明 |
| 1C | 1 | O | 达林顿输出端 1 |
| 2C | 2 | O | 达林顿输出端 2 |
| VIN | 3 | I | 稳压电源输入端 |
| VREF | 4 | I/O | 内部基准稳压源 |
| GND(E) | 5 | — | 接地端 |
| COM | 6 | I/O | 钳位二极管放电端 |
| 2B | 7 | I | 达林顿输入 2 |
| 1B | 8 | I | 达林顿输入 1 |
电气最大额定值

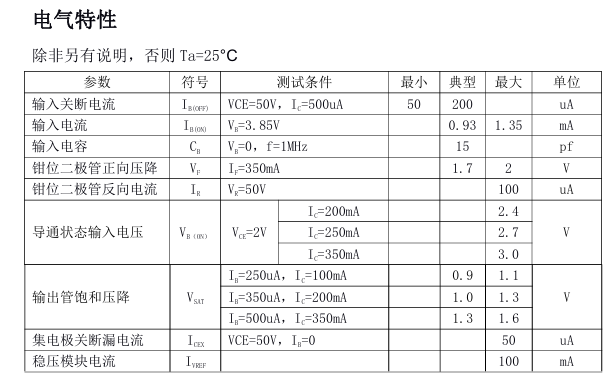

| 参数 | 符号 | 数值 | 单位 |
| 集电极 - 发射极电压 | VCE | 50 | V |
| COM 端电压 | VCOM | 30 | V |
| 输入端电压范围 | VB | 7 | V |
| 集电极峰值电流 | ICP | 500 | mA |
| 钳位二极管峰值电流 | IOK | 500 | mA |
| 稳压端峰值输入电流 | IVREF | 80 | mA |
| 结温 | TJ | 150 | ℃ |
| 焊接温度 | — | 260℃，10s | — |
| 储存温度范围 | Tstg | -65 ~ 150 | ℃ |
| 参数 | 符号 | 条件 | 最小值 | 最大值 | 单位 |
| 集电极 - 发射极电压 | VCE | — | 0 | 50 | V |
| 输出电流 | IOUT | TPW=25ms，TA=85℃，TJ=120℃，Duty=10% | 0 | 350 | mA |
| Duty=50% | 0 | 70 | mA | ||
| 输入端电压范围 | VB | — | 0 | 7 | V |
| 输入电压（输出开启） | VB(ON) | IOUT=250mA | 2.7 | 7 | V |
| 输入电压（输出关闭） | VB(OFF) | — | 0 | 0.6 | V |
| 钳位二极管反向电压 | VR | — | — | 50 | V |
| 钳位二极管峰值电流 | IF | — | — | 350 | mA |
| 稳压输出电流 | IVREF | — | — | 100 | mA |
| 工作温度范围 | TA | — | -20 | 85 | ℃ |
