MX25UM51245GXDI00

MX25UM51245GXDI00

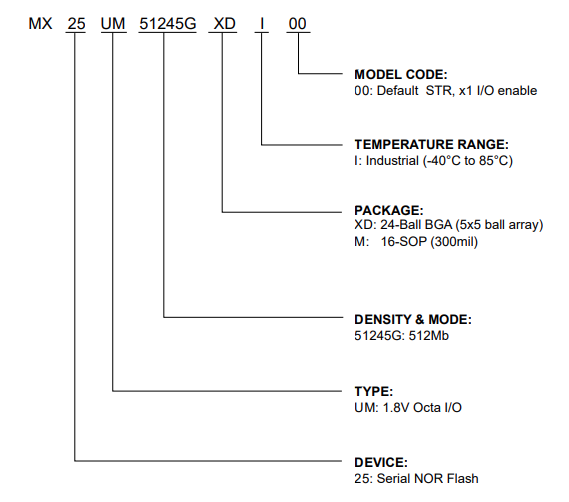

产品型号:MX25UM51245GXDI00
制造商:MXIC(旺宏电子)
价格:具体面议
温控范围:-40°C~+85°C
用途:快闪记忆体
存储容量 :512Mbit
电压-电源:1.7V-2V
规格封装:24-Ball BGA (5x5 ball array)
说明书:点击下载
其他介绍

MX25UM51245G 1.8V 512M-BIT [x 1/x 8] CMOS octaflash Memory

MXIC(旺宏电子)MX25UM51245GXDI00 Serial NOR Flash芯片特点

通用特性

支持串行外设接口(Serial Peripheral Interface,SPI)——0 模式

单电源供电运行

读取、擦除和编程操作的供电电压范围:1.65 至 2.0 伏

512 兆位(Mb)容量:采用 536,870,912×1 位结构,或 67,108,864×8 位(八通道输入 / 输出模式,Octa I/O mode)结构

协议支持

单通道输入 / 输出(Single I/O)和八通道输入 / 输出(Octa I/O)

支持双倍传输速率(Double Transfer Rate,DTR)模式

具备闩锁保护功能,在 - 1 伏至电源电压(Vcc)+1 伏范围内,可承受 100 毫安电流

支持高速时钟频率

最高支持时钟频率:

单通道输入 / 输出模式:133 兆赫兹(MHz)

八通道输入 / 输出模式:200 兆赫兹(MHz)

可配置八通道输入 / 输出(OPI)读取操作的虚拟周期数

提供八通道外设接口(Octa Peripheral Interface,OPI)

支持两种等容量存储单元划分方式:要么是每个扇区(Sector)4 千字节(K byte),要么是每个块(Block)64 千字节(K byte)

任意一个块均可单独擦除

编程特性:

配备 256 字节(byte)页缓冲器

支持八通道输入 / 输出页编程,以提升编程性能

典型擦除 / 编程周期:100,000 次

数据保留时间:20 年

软件特性

输入数据格式

串行外设接口(SPI):1 字节(byte)命令码

八通道输入 / 输出(OPI):2 字节(byte)命令码

高级安全特性

块锁定保护(Block Lock Protection)

BP0-BP3 状态位与 T/B(顶部 / 底部,Top/Bottom)状态位共同定义受保护区域的大小,该区域可抵御编程和擦除指令的操作

高级扇区保护(Advanced Sector Protection):包括整片保护(Solid Protect)和密码保护(Password Protect)两种模式

额外的 8 千位(K bit)一次性可编程(One-Time Programmable,OTP)安全存储区

具备唯一标识符(Unique Identifier)功能

出厂时已锁定且可识别,用户可进一步锁定

命令复位(Command Reset)功能

编程 / 擦除暂停与恢复(Program/Erase Suspend and Resume)操作

电子标识(Electronic Identification)

符合 JEDEC 标准:1 字节制造商标识(Manufacturer ID)和 2 字节器件标识(Device ID)

支持串行闪存可发现参数(Serial Flash Discoverable Parameters,SFDP)模式

SCLK 输入(Serial Clock Input,串行时钟输入)

SIO0 - SIO7(Serial Data Input or Serial Data Output,串行数据输入或串行数据输出)

DQS(Data Strobe Signal,数据选通信号)

RESET#(Hardware Reset pin,硬件复位引脚,“#” 表示低电平有效)

封装(PACKAGE)

XD: 24-Ball BGA (5x5 ball array)

M: 16-SOP (300mil)

所有器件均符合《关于限制在电子电气设备中使用某些有害成分的指令》(RoHS)要求,且不含卤素

MX25UM51245GXDI00串行NOR闪存芯片概述

MX25UM51245G 是一款512兆位(Mb)八通道接口串行 NOR 闪存,其内部结构配置为 67,108,864×8 位。该器件具备串行外设接口(SPI)及相应软件协议,在单通道输入 / 输出(Single I/O)模式下,可通过简单的三线总线实现操作。这三条总线信号分别为:时钟输入(SCLK)、串行数据输入(SI)和串行数据输出(SO)。通过片选输入(CS#)信号可使能对该器件的串行访问(注:“#” 表示低电平有效)。

MX25UM51245G 这款八通道闪存支持对整片芯片进行顺序读取操作。

当发送编程 / 擦除指令后,器件将自动执行编程 / 擦除算法 —— 该算法会对指定的页(Page)或扇区 / 块(Sector/Block)地址进行编程 / 擦除操作,并完成校验。其中,编程指令可按字节(Byte)、页(256 字节)或字(Word)为单位执行;擦除指令可按扇区(4KB,4 千字节)、块(64KB,64 千字节)或整片芯片为单位执行。

为方便用户进行接口操作,该器件内置了一个状态寄存器,用于指示芯片当前状态。用户可发送状态读取指令,通过 “写忙”(WIP,Write In Progress)位来判断编程或擦除操作是否完成。

当器件未处于工作状态且片选信号(CS#)为高电平时,器件将进入待机模式。

MX25UM51245G 采用了旺宏电子(Macronix)专有的存储单元技术,即便经过 100,000 次编程与擦除循环后,仍能可靠地保存存储内容。

MX25UM51245GXDI00引脚图
