EEPROM和NOR FLASH和NAND FLASH的区别

一、EEPROM电可擦可编程只读存储器

EEPROM（Electrically Erasable Programmable Read-Only Memory）即电可擦可编程只读存储器，是一种可通过电信号反复擦除、写入数据的非易失性存储器件，其核心优势在于“精准操控”，区别于早期需紫外线擦除的EPROM，无需拆卸芯片即可完成数据更新，广泛应用于需要频繁修改小量数据的场景。

1. 核心特点

最大核心特性是支持按字节进行独立擦除和写入，这意味着可以精准定位到任意一个字节的数据进行修改，无需影响其他字节的内容，数据修改的灵活性极高。例如，在工业控制设备中，可单独修改某个参数值，无需重新写入整个存储区域的所有数据。

2. 工作原理

EEPROM的存储单元（cell）由一个浮栅晶体管（Floating Gate Transistor）构成，浮栅是一个被绝缘层包裹的导电层，与外部电路隔离，用于存储电子。其工作机制基于量子隧穿效应：当施加特定电压时，电子可以穿透绝缘层，被注入到浮栅中（对应写入数据）；若施加反向电压，浮栅中的电子会被移出（对应擦除数据）。浮栅中电子的有无，对应存储单元的“0”和“1”两种状态，从而实现数据的存储与修改。

3. 优点

修改灵活性极高：可单独修改任何一个字节的数据，不影响其他字节，无需进行整体擦除和重写，操作便捷且节省时间。

非易失性：断电后数据可长期保存，无需额外供电维持，稳定性强。

擦写次数相对可观：早期EEPROM擦写次数可达10万次以上，部分高端型号可达到100万次，能满足小量数据频繁更新的需求（如传感器参数、设备配置信息）。

4. 缺点

结构复杂，成本较高：由于每个字节都需要独立的控制电路和寻址电路，用于实现精准的字节级擦写和寻址，导致芯片的集成度较低、芯片面积偏大，进而推高了生产成本。

容量有限：受限于复杂的结构和较高的成本，EEPROM的容量通常较小，一般在几KB到几MB之间，无法满足大容量数据存储的需求。

擦写速度较慢：字节级的擦写操作本身效率较低，相比FLASH闪存，EEPROM的整体擦写速度偏慢，不适合大量数据的快速更新。

二、FLASH 闪存

FLASH闪存（简称FLASH）是在EEPROM技术基础上发展而来的非易失性存储器件，继承了EEPROM用电信号擦写、断电保数据的核心特性，但通过优化存储单元结构，牺牲了部分字节级修改的灵活性，换取了更高的集成度、更大的容量和更低的生产成本，成为目前主流的大容量非易失性存储方案。

1. 核心特点

与EEPROM最根本的区别是：擦除操作必须按“块”（Block）或“扇区”（Sector）进行，编程（写入）操作按“页”（Page）进行（特殊类型的NOR FLASH可支持按字或字节编程），无法实现像EEPROM那样的单个字节独立擦除。

擦除操作：一次擦除操作必须覆盖一个完整的块（通常为64KB、128KB甚至更大），擦除后该块内所有存储单元的比特位都会被重置为“1”，这是FLASH闪存的固有操作逻辑。

编程/写入操作：只能在已擦除的块内进行，以“页”为单位（通常为4KB、8KB）将存储单元的“1”改为“0”；若需将“0”改为“1”，则必须对整个块进行重新擦除，无法单独修改某个比特位。

2. 工作原理

FLASH闪存的存储单元同样基于浮栅晶体管，但相比EEPROM，其单元结构更简单（简化了控制电路），多个存储单元排列成高密度的阵列，大幅提升了芯片集成度。其擦写原理与EEPROM类似，均通过量子隧穿效应实现电子的注入与移出，但由于采用块级擦写，控制电路的复杂度降低，可在有限的芯片面积内集成更多存储单元。

3. 优点

高密度、大容量：简化的单元结构和阵列式排列，使得FLASH闪存的集成度远高于EEPROM，容量可轻松达到GB甚至TB级别，能满足大容量数据存储需求。

成本低廉：集成度高意味着单位存储容量的成本极低，远低于EEPROM，适合大规模量产和广泛应用。

整体读写效率高：虽然无法实现字节级擦写，但块级擦写和页级写入的批量操作效率，远高于EEPROM的字节级操作，适合大量数据的快速读写。

4. 缺点

写入灵活性差：无法像EEPROM那样直接“覆盖”单个字节的数据。若需修改某个字节，必须先将该字节所在的整个块的数据复制到缓存中，擦除整个块，再将修改后的数据（含缓存中未修改的内容）重新写入该块，这个过程不仅耗时，还会产生“写入放大”现象（实际写入的数据量大于用户需要写入的数据量），影响设备使用寿命。

擦写寿命有限：每个存储单元的擦写次数（P/E Cycle，编程/擦除循环）存在上限，不同类型的FLASH闪存寿命不同，NAND Flash约为1000-10000次，NOR Flash约为10万-100万次，超过上限后，存储单元的可靠性会急剧下降，出现数据丢失、错误等问题，需通过磨损均衡等算法进行管理。

数据稳定性受环境影响：高温、高频擦写等场景下，FLASH闪存的数据保持能力会下降，需配合纠错、备份等机制保障数据安全。

三、FLASH闪存分类：NOR FLASH 与 NAND FLASH

FLASH闪存主要分为NOR FLASH和NAND FLASH两大类，二者在结构、特性和应用场景上差异显著，分别适用于不同的需求场景，相辅相成。

（一）NOR FLASH

1. 核心特点

最大特点是支持“按位寻址”（XIP, eXecute In Place，即片上执行），其存储结构与CPU的地址总线直接兼容，CPU可以直接从NOR Flash中读取代码并执行，无需先将代码复制到RAM中。此外，NOR FLASH采用并行地址总线，读取速度快，尤其适合小批量数据的快速读取。

编程操作可支持按字或字节进行（部分型号），但擦除操作仍需按块进行，这一点与所有FLASH闪存一致。

2. 缺点

容量相对较小：受限于并行地址总线的结构，NOR FLASH的集成度难以大幅提升，容量通常在几MB到几十MB之间，远低于NAND FLASH。

写入和擦除速度慢：尽管读取速度快，但写入（按字节/字）和擦除（按块）的速度相对较慢，且单位存储容量的成本高于NAND FLASH。

3. 应用场景

主要用于存储嵌入式系统中需要直接执行的代码，核心需求是“快速读取、稳定执行”，无需大容量存储。常见应用包括：

计算机BIOS/UEFI固件：负责电脑开机时的硬件自检和系统引导，需要快速读取并执行。

嵌入式设备的Bootloader：如手机、路由器、工业控制器的启动程序，引导操作系统内核启动。

小型嵌入式系统的操作系统内核：适用于存储容量需求小、对启动速度要求高的设备（如智能传感器、小型控制器）。

（二）NAND FLASH

1. 核心特点

核心优势是容量大、成本低、写入（按页）和擦除（按块）速度快，采用串行地址总线，结构更简洁，集成度远高于NOR FLASH，可轻松实现GB、TB级别的容量。但NAND FLASH不支持按位寻址，只能按页读取数据，CPU无法直接从NAND FLASH中执行代码，必须先将数据或代码复制到RAM中，再由CPU读取执行。

2. 缺点

存在坏块：由于生产工艺的限制，NAND FLASH芯片中不可避免地会存在“坏块”（无法正常存储数据的块），且使用过程中还会产生后天坏块，需要额外的控制器进行管理。

需要控制器支持：必须搭配专用的控制器（如SSD主控、U盘控制器），通过固件实现坏块管理、磨损均衡、数据纠错等功能，否则无法正常使用。

数据读取需依赖RAM：无法直接执行代码，读取数据时需先拷贝到RAM，对系统的RAM容量有一定要求。

3. 应用场景

作为所有大容量非易失性存储设备的核心，主要用于需要存储大量数据的场景，常见应用包括：

固态硬盘（SSD）：替代传统机械硬盘，广泛应用于电脑、服务器，提供高速读写体验。

移动存储设备：U盘、SD卡、TF卡等，用于数据的便携式存储和传输。

移动设备存储：手机、平板、智能电视等设备中的eMMC/UFS芯片，用于存储系统、应用程序和用户数据。

数据中心存储：企业级SSD、存储服务器，用于大规模数据的存储和高速访问。

四、NAND FLASH 坏块处理机制详解

坏块是NAND FLASH的固有特性，无论是生产过程中产生的固有坏块，还是使用过程中出现的后天坏块，都会影响数据存储的可靠性。为了解决这一问题，NAND FLASH设备通过FTL（Flash Translation Layer，闪存转换层）实现坏块的管理，确保主机系统能够正常、稳定地访问存储设备。

1. 坏块的来源与分类

NAND FLASH的坏块分为两类，其产生原因和特性各不相同：

（1）固有坏块

在芯片生产制造过程中，由于工艺缺陷（如光刻精度不足、材料杂质、绝缘层破损等）导致的坏块，是不可避免的。这类坏块在芯片出厂前，厂商会通过专业的检测设备识别出来，并标记为“坏块”，确保出厂后的芯片不会将数据写入这些坏块中。

（2）后天坏块

在设备使用过程中产生的坏块，主要原因包括：

擦写次数耗尽：每个NAND FLASH存储单元的擦写次数（P/E Cycle）有限，当某个块的擦写次数达到上限后，存储单元的稳定性急剧下降，无法正常存储数据，成为坏块。

外部因素影响：如突然断电（写入/擦除过程中断电，导致数据写入异常，损坏存储单元）、高温环境、电压不稳定、物理碰撞等，都可能导致块损坏，成为后天坏块。

2. 核心处理机制：FTL（Flash Translation Layer）

FTL是运行在NAND FLASH控制器（如SSD主控、U盘控制器）内部的专用固件/软件，是连接主机系统（如电脑、手机）和物理NAND FLASH芯片的“桥梁”，所有坏块的识别、管理和处理，均由FTL完成。

其核心作用是：将主机系统看到的“逻辑地址”（连续、无坏块的虚拟地址），动态映射到物理NAND FLASH芯片的“物理地址”（可能不连续、包含坏块的真实地址），让主机系统无需关注坏块的存在，即可正常读写数据。

3. 坏块管理的具体步骤

FTL对坏块的管理遵循“识别-记录-替换-隔离”的流程，具体步骤如下：

第一步：识别与记录

FTL在设备上电初始化时，会对整个物理NAND FLASH芯片进行扫描，识别出出厂时标记的固有坏块，以及使用过程中产生的后天坏块（通过ECC纠错码检测、读写操作失败反馈等方式识别），并将所有坏块的物理地址记录在一个专门的“坏块表”中，用于后续的地址映射和坏块隔离。

第二步：替换与重映射

当主机系统发出读写请求，需要访问某个逻辑地址时，FTL会执行以下操作：

1. 查询映射表：FTL维护着一个“逻辑块地址（LBA）-物理块地址（PBA）”的动态映射表，首先查询该逻辑地址对应的物理块地址。

2. 发现坏块：检查该物理块地址是否在坏块表中，若在（说明是坏块），或对该物理块执行读写操作时出现错误（说明该块已损坏），则触发坏块替换流程。

3. 分配新块：FTL从芯片的“空闲块池”（未被使用、且经过检测为好块的物理块）中，选取一个空闲的好块，作为替换块。

4. 数据转移：

 若为读操作：直接从新分配的好块中读取数据（若原坏块中存在有效数据，FTL会提前将有效数据转移到新块中）；

 若为写/擦除操作：若需要保留原坏块中的有效数据，先将原坏块中的有效数据拷贝到新好块中，再在新好块中执行写入/擦除操作。

5. 更新映射表：将原逻辑地址与新的好块物理地址重新绑定，更新“LBA-PBA”映射表。之后，主机系统对该逻辑地址的所有访问，都会被FTL导向这个新的好块。

第三步：隔离坏块

将被替换的坏块（固有坏块或后天坏块）标记为“不可用”，并加入坏块表的永久隔离列表，后续不再为其分配任何读写任务，彻底隔离坏块，避免影响数据存储的可靠性。

4. 关键支撑技术

FTL要实现高效的坏块管理，还需要依赖以下三项关键技术，三者协同工作，保障NAND FLASH设备的稳定性和使用寿命：

（1）磨损均衡（Wear Leveling）

由于NAND FLASH的每个块都有擦写次数限制，若某些“热门”逻辑地址（如频繁写入的系统文件、临时文件）长期映射到同一个物理块，会导致该块的擦写次数快速耗尽，提前成为坏块，缩短设备整体寿命。

磨损均衡技术的作用的是：FTL动态调整“LBA-PBA”映射关系，将频繁写入的数据均匀分配到不同的物理块中，确保所有物理块的擦写次数尽可能平均，从而延长整个NAND FLASH设备的使用寿命。磨损均衡分为“静态磨损均衡”（针对长期不写入的静态数据）和“动态磨损均衡”（针对频繁写入的动态数据）。

（2）垃圾回收（Garbage Collection, GC）

由于NAND FLASH的特性是“先擦除、后写入”，且擦除单位（块）大于写入单位（页），当某个物理块中包含部分无效数据（如用户删除的文件、被覆盖的数据）时，该块无法直接被重新利用（需整体擦除）。

垃圾回收技术的作用是：FTL定期扫描所有物理块，识别出包含无效数据的块，将块中的有效数据搬移到新的空闲块中，然后将该旧块整体擦除，放入空闲块池备用，实现存储空间的循环利用。同时，垃圾回收过程中，会自动跳过坏块，避免对坏块进行无效操作。

（3）错误校验与纠正（ECC, Error Correction Code）

NAND FLASH在读写过程中，可能会因为存储单元老化、电磁干扰、电压波动等因素，出现比特错误（如将“0”读成“1”，或反之）。ECC是判断一个物理块是否“变坏”的核心依据，也是保障数据准确性的关键。

其工作原理是：每次写入数据时，控制器会根据数据内容生成对应的ECC码（纠错码），与数据一起存储；每次读取数据时，控制器会通过ECC码检测数据是否存在错误，并对可纠正的错误进行自动修复。当错误比特数超过ECC的纠正能力时，说明该物理块已损坏，FTL会将其标记为坏块，纳入坏块管理流程。

五、总结

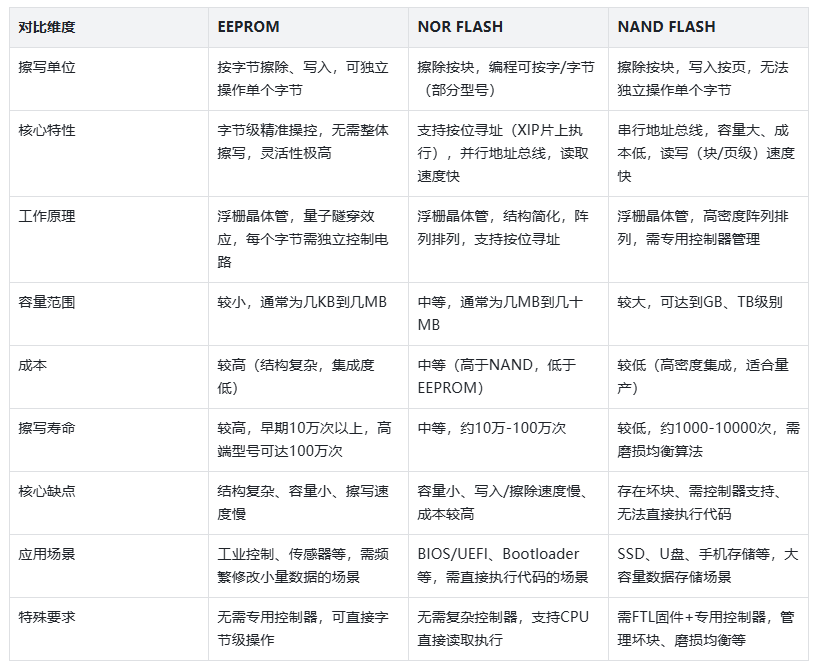

EEPROM与FLASH闪存均为非易失性存储器件，二者各有侧重：EEPROM以字节级擦写的高灵活性，适用于小量数据频繁修改的场景；FLASH闪存以块级擦写为代价，实现了高容量、低成本，成为主流的大容量存储方案。其中，NOR FLASH侧重快速读取和片上执行，适合存储启动代码；NAND FLASH侧重大容量和高速读写，适合存储大量数据。而NAND FLASH的坏块管理，通过FTL及磨损均衡、垃圾回收、ECC等技术，有效解决了坏块带来的可靠性问题，支撑了其在各类大容量存储设备中的广泛应用。
