HBM芯片高带宽内存是什么

HBM（High Bandwidth Memory，高带宽内存）是基于3D 堆叠与硅通孔（TSV）技术打造的高性能DRAM存储方案，可在极小体积内实现超高带宽、超低延迟的数据传输，是当前AI与高性能计算的核心存储技术。

hbm芯片是什么

HBM芯片的定义与核心原理

HBM芯片高带宽内存通过将多颗DRAM芯片垂直堆叠，并借助TSV硅通孔技术实现层间高速互连，与传统平面DDR内存架构有着本质区别。其核心技术特点包括：

3D 堆叠封装：将多片DRAM芯片垂直叠加，形成紧凑的立体结构，大幅缩短信号传输路径，降低延迟与干扰。

TSV 硅通孔技术：在芯片内部打通垂直导电通孔，实现层与层之间的直接电气连接，保证高速稳定传输。

超宽总线高带宽接口：搭配专用内存控制器与极宽数据通道（如 HBM4 接口宽度可达 2048 位），支持多通道并行访问，实现超高数据吞吐量。

HBM芯片的核心优势

极致带宽：HBM3带宽可达 819.2GB/s，性能远超传统DDR5约10倍，轻松满足AI训练、大模型推理与高性能计算需求。

更低功耗：单位数据带宽功耗显著优于GDDR6，适合长时间高负载、高算力场景。

高集成、小体积：通过2.5D封装或CoWoS先进封装技术，实现近处理器布局，在有限空间内提供大容量高速内存。

超低延迟：内存紧邻 GPU/TPU 计算核心，减少数据搬运距离，显著提升整体计算效率。

HBM芯片主要应用场景

HBM 专为高带宽、低延迟场景设计，广泛应用于：

高端 GPU 与 AI 加速卡：NVIDIA、AMD旗舰计算卡均采用 HBM 实现 TB/s 级带宽。

人工智能计算：有效缓解 “内存墙” 瓶颈，大幅提升 AI 训练与推理效率。

高性能计算 HPC：科学仿真、气象预测、基因测序、流体力学等高端计算领域。

数据中心与高端网络设备：用作高速缓存或核心内存，提升服务器与网络设备性能。

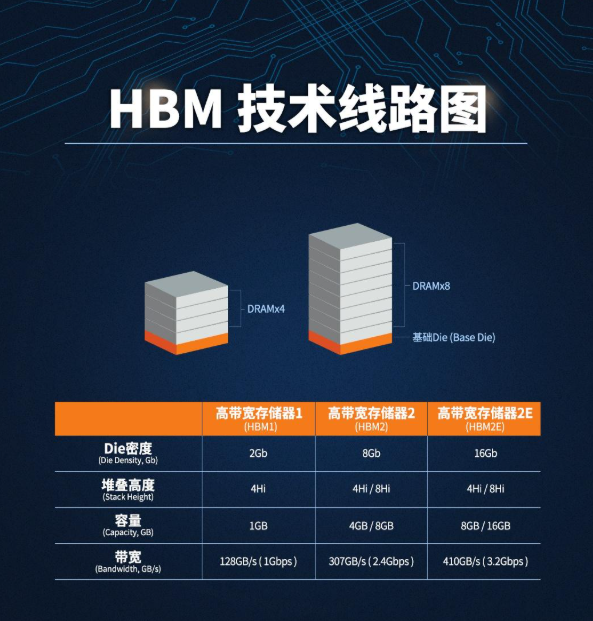

HBM芯片发展历程与标准化

HBM芯片由JEDEC制定国际标准，早期由三星、AMD、SK 海力士联合推动，2015 年随AMD Fiji GPU首次实现商用。如今已迭代至HBM4，带宽与容量持续突破，但受限于 TSV 工艺复杂度与晶圆制造能力，整体产能仍处于紧缺状态。

简单总结：HBM芯片凭借3D堆叠、TSV垂直互连、超宽接口三大核心技术，在体积、带宽、功耗、延迟上全面超越传统内存，已成为高端 GPU、AI 算力、高性能计算领域不可或缺的关键存储方案。
