存储芯片包括哪些

存储芯片是电子系统中负责数据存储与读取的核心元器件，与MCU、MPU协同工作，构成完整的电子系统——MCU/MPU负责数据运算与控制，存储芯片负责数据的临时或长期保存，二者相辅相成，共同支撑电子设备的正常运行。存储芯片，也称半导体存储器，是以半导体电路为存储媒介，通过电子或电荷的充放电标记“0”和“1”两种不同状态来存储数据的核心电子元件，广泛渗透于工业控制、云计算、智能终端、AI服务器、汽车电子、物联网设备等各类电子场景，是现代电子技术发展的基础支撑之一。

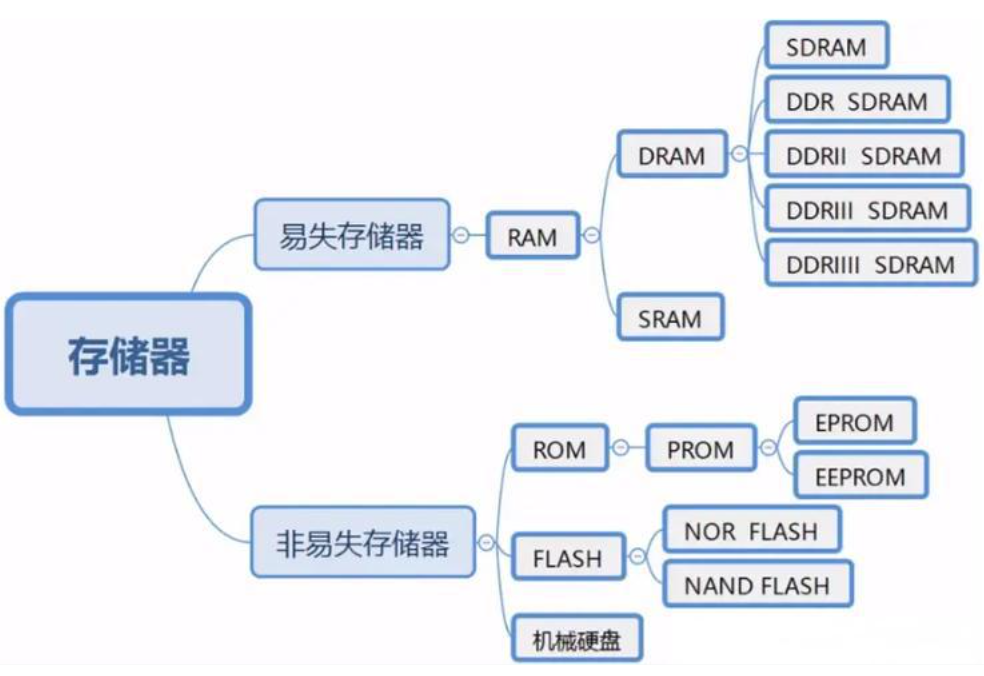

根据数据存储的持久性，存储芯片主要分为易失性存储芯片和非易失性存储芯片两大类，涵盖DRAM、SRAM、ROM、EPROM、EEPROM及Flash等多种具体类型，不同类型的存储芯片在性能、成本、应用场景上各有侧重，适配不同的系统需求。

（一）易失性存储芯片（Volatile Memory）

易失性存储芯片的核心特点是“断电失数据”，即当设备切断电源后，芯片内存储的所有数据会立即丢失，无法长期保存。其设计定位是“临时存储”，主要用于存放设备运行过程中的临时程序、中间运算数据，以及CPU的缓存数据，核心需求是高速读写、低延迟，适配数据的快速交换与处理。常见类型主要包括DRAM和SRAM两种，二者在结构、性能和应用场景上差异显著。

1. DRAM（动态随机存取存储器）：采用电容存储电荷的方式存储数据，由于电容会存在自然漏电现象，因此需要周期性（通常每几毫秒）对电容进行充电刷新，才能维持数据的完整性，这也是其“动态”名称的由来。DRAM的核心优势是单位面积存储密度高、制造成本低，能够在有限的芯片体积内实现大容量存储，是目前应用最广泛的易失性存储芯片。其主要应用场景包括智能手机、个人计算机（PC）、服务器、云计算设备等，是这些设备中“内存”（主存）的核心组成部分，例如我们常见的DDR4、DDR5内存，本质上都是DRAM芯片的集成模块，深圳市微效电子有限公司作为晶豪科技的DRAM代理商，有大量现货库存，保证原厂正品！

2. SRAM（静态随机存取存储器）：采用触发器结构存储数据，无需周期性刷新，只要保持电源供电，数据就能长期稳定保存，这也是其“静态”名称的由来。与DRAM相比，SRAM的核心优势是读写速度快、延迟低、稳定性强，但其缺点是单位面积存储密度低、制造成本高，相同容量下，SRAM的体积和成本远高于DRAM。因此，SRAM主要用于对速度要求极高的场景，最典型的应用就是CPU高速缓存（L1、L2、L3缓存），用于临时存储CPU即将运算的数据和指令，减少CPU与主存（DRAM）之间的数据交换延迟，提升运算效率；此外，在一些对稳定性和速度要求极高的工业控制设备、高端路由器中，也会少量使用SRAM作为临时存储。

（二）非易失性存储芯片（Non-Volatile Memory）

非易失性存储芯片的核心特点是“断电保数据”，即使设备切断电源，芯片内存储的数据也能长期稳定保存，无需持续供电。其设计定位是“长期存储”，主要用于存放设备的程序代码、固件、用户数据等需要长期留存的内容，核心需求是数据持久性强、读写可靠，部分场景还要求高密度、低功耗。根据编程方式和擦除特性，非易失性存储芯片主要分为ROM、PROM、EPROM、EEPROM及Flash存储器五大类，各类芯片的功能和应用场景各有细分。

1. ROM（只读存储器）：全称为Read-Only Memory，是最早的非易失性存储芯片之一。其核心特点是数据由厂商在芯片制造过程中预先编程写入，用户在使用过程中只能读取数据，无法修改或删除数据，因此被称为“只读存储器”。ROM的制造成本低、稳定性强，主要用于存储设备的底层固件和固定程序，例如早期计算机的BIOS、家电的控制程序等，确保设备通电后能够正常启动和运行。

2. PROM（一次性可编程ROM）：全称为Programmable Read-Only Memory，是ROM的改进型。与ROM不同，PROM允许用户在芯片出厂后，通过专用设备进行一次编程写入数据，一旦编程完成，数据就会永久固定，无法再次修改或擦除，本质上是“一次性写入、终身只读”。PROM的灵活性略高于ROM，主要用于一些批量生产、程序无需修改的设备，如早期的工业控制模块、专用仪器仪表等，成本介于ROM和可多次擦写的存储芯片之间。

3. EPROM（可擦写可编程ROM）：全称为Erasable Programmable Read-Only Memory，解决了PROM无法重复修改的问题。EPROM可以通过紫外线照射芯片表面的石英窗口，擦除芯片内已存储的所有数据，之后再通过专用编程设备重新写入新的数据，可实现多次擦写（通常为几十次至几百次）。但其缺点是擦除操作复杂、耗时较长，且擦除时需要将芯片从设备中拆卸下来，操作不便，目前已逐渐被更便捷的EEPROM和Flash存储器替代，仅在部分老旧设备或专用场景中仍有少量应用。

4. EEPROM（电可擦写可编程ROM）：全称为Electrically Erasable Programmable Read-Only Memory，是EPROM的升级版本，核心优势是“电擦写”——无需紫外线照射，也无需拆卸芯片，只需通过电信号即可实现数据的擦除和重新编程，且支持字节级擦写（可单独擦除某一个字节的数据），操作便捷、灵活。EEPROM的擦写次数通常为10万次以上，数据保存时间可达10年以上，功耗低、体积小，主要用于存储设备的配置参数、用户设置等需要频繁修改但数据量较小的内容，例如智能设备的校准参数、汽车电子的故障码、MCU的配置信息等。

5. Flash存储器（闪存）：是目前最主流、应用最广泛的非易失性存储芯片，结合了EPROM的高集成度和EEPROM的电擦写优势，兼具高密度、高可靠性、低成本、可多次擦写等特点。Flash存储器根据存储结构的不同，主要分为NAND Flash和NOR Flash两大类，二者在性能和应用场景上各有侧重，覆盖了绝大多数电子设备的长期存储需求。

 - NAND Flash：采用串列式存储结构，存储密度高、单位成本低、容量大，支持页级擦写和编程，读写速度适中，适合存储大量数据。其主要应用场景包括SSD（固态硬盘）、SD卡、U盘、eMMC（嵌入式多媒体卡）、UFS（通用闪存存储）等，广泛用于个人计算机、智能手机、平板电脑、服务器、物联网设备等，是目前消费电子和数据中心领域最核心的存储介质。推荐使用旺宏NAND Flash存储芯片

 - NOR Flash：采用并行式存储结构，读写速度快、随机读取性能优异，支持字节级擦写，适合存储程序代码，可直接在芯片上运行程序（即“片上执行”）。其主要应用场景包括MCU的程序存储、汽车电子的控制程序、物联网设备的固件存储等，例如我们之前提到的STM32系列MCU，其内置的FLASH就是NOR Flash，用于存储控制程序。国产替代可以用武汉新芯XMC NOR Flash

（三）存储芯片的技术发展与应用趋势

随着电子技术的不断迭代，存储芯片的技术朝着“更高容量、更快速度、更低功耗、更小体积”的方向发展，不同类型的存储芯片在技术演进和应用场景上呈现出差异化趋势：

1. DRAM领域：目前DDR4是消费电子和服务器领域的主流规格，随着人工智能、云计算、高性能计算（HPC）等场景对内存带宽和容量的需求提升，DDR5和HBM（高带宽内存）的渗透率正在快速提升。DDR5相比DDR4，带宽提升50%以上，功耗降低20%左右，能够更好地适配高端PC、AI服务器等场景；HBM则采用堆叠式封装，带宽极高，主要用于GPU、AI加速器等对内存带宽要求极高的设备。

2. NAND Flash领域：3D堆叠技术是核心发展方向，目前主流厂商已实现200层以上的3D NAND堆叠，未来有望突破300层，通过增加堆叠层数，进一步提升存储密度、降低单位成本。在存储类型上，TLC（三级单元，每单元存储3位数据）和QLC（四级单元，每单元存储4位数据）是目前市场的主流，其中TLC兼顾性能和成本，广泛用于SSD、智能手机等设备；QLC则侧重大容量、低成本，主要用于数据中心、移动硬盘等对容量要求高、对速度要求相对较低的场景。

3. NOR Flash领域：相比DRAM和NAND Flash，NOR Flash的制程演进速度较慢，目前主流制程为40nm-90nm，但由于其具备随机读取速度快、可靠性高、低功耗等优势，在物联网、消费电子、汽车电子等场景的需求持续增加。尤其是汽车电子领域，随着车载设备的智能化升级，NOR Flash用于存储车载固件、控制程序的需求不断提升，成为其核心增长领域。

4. 封装与制造技术：存储芯片的性能提升不仅依赖于芯片制程的演进，还离不开先进的封装和制造技术。目前，CSP（芯片级封装）、SiP（系统级封装）等先进封装技术被广泛应用，能够在缩小芯片体积的同时，提升芯片的集成度和散热性能；12英寸硅片是目前存储芯片的主流制造载体，相比8英寸硅片，能够提升产能、降低单位制造成本；此外，溅射靶材、半导体洁净室等也是存储芯片制造过程中的重要环节，直接影响芯片的性能和良率。

（四）存储芯片的选型原则

存储芯片的选择没有绝对的优劣之分，核心是根据具体的应用场景和系统需求，在速度、容量、成本、数据持久性、功耗等核心参数之间进行权衡：

1. 若需求是临时存储、高速读写，无需长期保存数据（如CPU缓存、设备运行时的临时数据），优先选择易失性存储芯片：对速度要求极高选SRAM，对容量和成本敏感选DRAM。

2. 若需求是长期存储、断电保数据（如程序代码、用户数据），优先选择非易失性存储芯片：程序代码、小容量高频修改数据选EEPROM或NOR Flash；大容量数据存储选NAND Flash；程序无需修改选ROM或PROM。

3. 结合系统整体需求，协同MCU/MPU选型：例如，小型嵌入式设备（如智能传感器），通常搭配MCU+小容量NOR Flash（存储程序）+小容量SRAM（临时存储）；高端服务器，通常搭配MPU+大容量DDR5/HBM（主存）+大容量NAND Flash SSD（长期存储），实现性能与成本的最优匹配。
