XM25QH16BHIG

产品型号：XM25QH16BHIG

制造商：XMC(武汉新芯)

价格：具体面议

温控范围：-40°C~+85°C

用途：快闪记忆体

存储容量：16Mbit

电压-电源：2.7V-3.6V

规格封装：SOP 208mil 8L

说明书：点击下载

产品介绍

XM25QH16B 3V 16M-BIT SERIAL NOR FLASH WITH DUAL AND QUAD SPI&QPI

XMC(武汉新芯) XM25QH16BHIG spi nor flash芯片型号介绍：

特征

低电源操作

-单路2.7V-3.6V电源

16 Mbit串行闪存

-16 M位/2M字节/8192页

-每个可编程页面256字节

-统一的4K字节扇区，32K/64K字节块

 SpiFlash记忆新家族

-标准SPI：CLK、CS#、DI、DO、WP#、HOLD#

/重置#

-双SPI：CLK、CS#、DI、DO、WP#、HOLD#/

重置#

-四路SPI：CLK、CS#、IO0、IO1、IO2、IO3

-QPI:CLK、CS#、IO0、IO1、IO2、IO3

-软件和硬件重置

-自动增量读取功能

温度范围

-工业（-40°C至+85°C）

-延长（-20°C至+85°C）

低功耗

-9mA典型有功电流

-2 uA典型断电电流

 高效的“连续读取”和QPI模式

-8/16/32/64字节环绕的连续读取

-只需8个时钟即可寻址内存

-四外设接口（QPI）减少

指令开销

4KB扇区的灵活架构

-扇区擦除（4K字节）

-块擦除（32K/64K字节）

-页面程序，最大256字节

-典型的100K擦除/编程周期

-数据保留期超过20年

高级安全功能

-软件和硬件写保护

-电源锁定和OTP

保护

-顶部/底部，补充阵列保护

-每个设备的64位唯一ID

-可发现参数（SFDP）寄存器

-3X256字节带OTP的安全寄存器

固定

-易失性和非易失性状态寄存器位

 高性能编程/擦除速度

-页面编程时间：典型400us

-扇区擦除时间：典型值为35ms

-块擦除时间：典型值为200ms

-芯片擦除时间：典型值为10秒

程序包选项

-SOP 150/208mil 8L

-所有无铅包装均符合RoHS标准

XM25QH16BHIG spi nor flash芯片一般说明

XM25QH16B 属于非易失性闪存器件，支持标准串行外设接口（SPI）。器件不仅兼容传统单比特串行收发（Single I/O，SIO），还可选择双比特（Dual I/O，DIO）、四比特（Quad I/O，QIO）串行协议；这种多位宽接口统称为 SPI Multi-I/O（MIO）。

SPI 协议仅需 4～6 路信号：

片选信号（CS#）

串行时钟（CLK）

串行数据：IO0 (DI)、IO1 (DO)、IO2 (WP#)、IO3 (HOLD#/RESET#)

XM25QH16B 支持标准 SPI、双路 / 四路 I/O SPI，以及双时钟指令周期的 QPI 四路外设接口；引脚定义：串行时钟、片选、串行数据 IO0 (DI)、IO1 (DO)、IO2 (WP#)、IO3 (HOLD#/ 复位 #)。

芯片最高支持 104MHz SPI 时钟；采用高速双路 / 四路 I/O 读取及 QPI 指令时：

双路 I/O 等效速率：208MHz（104MHz×2）

四路 I/O 等效速率：416MHz（104MHz×4）

该传输性能优于传统标准 8 位、16 位异步并行闪存。连续读取模式仅需8 个时钟周期指令开销即可读取 24 位地址，实现真正的 XIP 就地执行运行模式。

芯片内置暂停引脚、写保护引脚，支持可编程写保护，可对存储区顶部 / 底部区域进行锁定管控，配置灵活性更强。同时器件兼容 JEDEC 标准厂商 ID 与设备 ID、支持 SFDP 参数寄存器，内置64 位唯一序列号以及3 组 256 字节安全寄存器。

XM25QH16B 可为空间、引脚接口、功耗受限的系统提供理想存储方案；相比普通串行闪存，具备更优的灵活性与性能，非常适用于：代码镜像加载至 RAM、XIP 就地直跑程序、以及可重配置数据存储等场景。

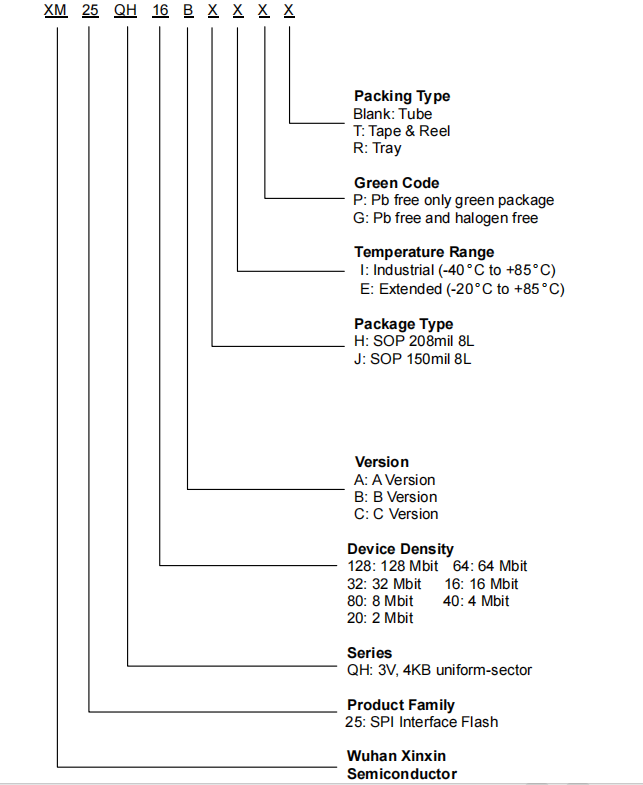

XM25QH16BJIGT产品信息订购图

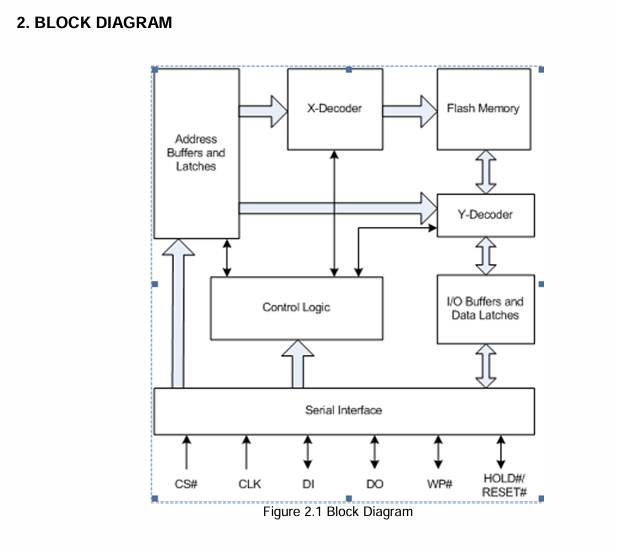

XM25QH16BHIG功能框图

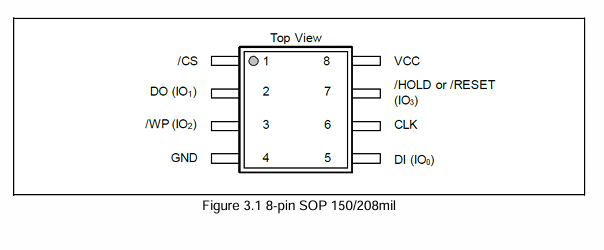

XM25QH16BHIG引脚图
