MX25L6433F- J/K Grade 3V, 64M-BIT [x 1/x 2/x 4] CMOS MXSMIO® (SERIAL MULTI I/O) FLASH MEMORY
MXIC(旺宏电子)MX25L6433FM2J-08Q Serial NOR Flash芯片型号的主要功能:
主要特性
J 等级(工作温度:-40°C ~ 105°C)
K 等级(工作温度:-40°C ~ 125°C)
保持功能
支持多种 I/O 模式 —— 单 I/O、双 I/O 及四 I/O
自动擦除与自动编程算法
编程挂起 / 恢复 & 擦除挂起 / 恢复
1. 特性
概述
支持串行外设接口(SPI)—— 模式 0 和模式 3
存储结构:
67,108,864 × 1 位
或 33,554,432 × 2 位(双线 I/O 读模式)
或 16,777,216 × 4 位(四线 I/O 模式)
2048 个相等扇区,每扇区 4K 字节 ——任意扇区可单独擦除
256 个相等块,每块 32K 字节 ——任意块可单独擦除
128 个相等块,每块 64K 字节 ——任意块可单独擦除
电源工作特性
读、擦除、编程操作:2.65–3.6V
抗闩锁保护:-1V 至 VCC+1V 范围内可耐受 100mA
支持性能增强模式 ——XIP 片内执行模式
SPI 快速读取
支持快速读取、2READ、DREAD、4READ、QREAD 指令
快速读取操作可配置空周期数量
编程特性
编程:256 字节页缓冲
最小擦写寿命:100,000 次
数据保存时间:20 年
软件特性
输入数据格式:1 字节指令码
高级安全特性
块锁定保护通过 BP0~BP3 位和 T/B 状态位定义受保护区域大小,禁止对该区域执行编程与擦除指令。
额外 8K 位安全一次性可编程(OTP)区域
具备唯一标识符(UID)
出厂锁定可识别,支持客户自行锁定
自动擦除与自动编程算法
自动对指定扇区执行擦除并校验
通过内部算法自动控制编程脉冲宽度,对指定页执行编程并校验
(待编程的页必须先处于擦除状态。)
状态寄存器功能
指令复位
编程 / 擦除挂起
编程 / 擦除恢复
电子识别
JEDEC 标准:1 字节制造商 ID + 2 字节器件 ID
通过 RES 指令读取 1 字节器件 ID
支持 ** 串行闪存可发现参数(SFDP)** 模式

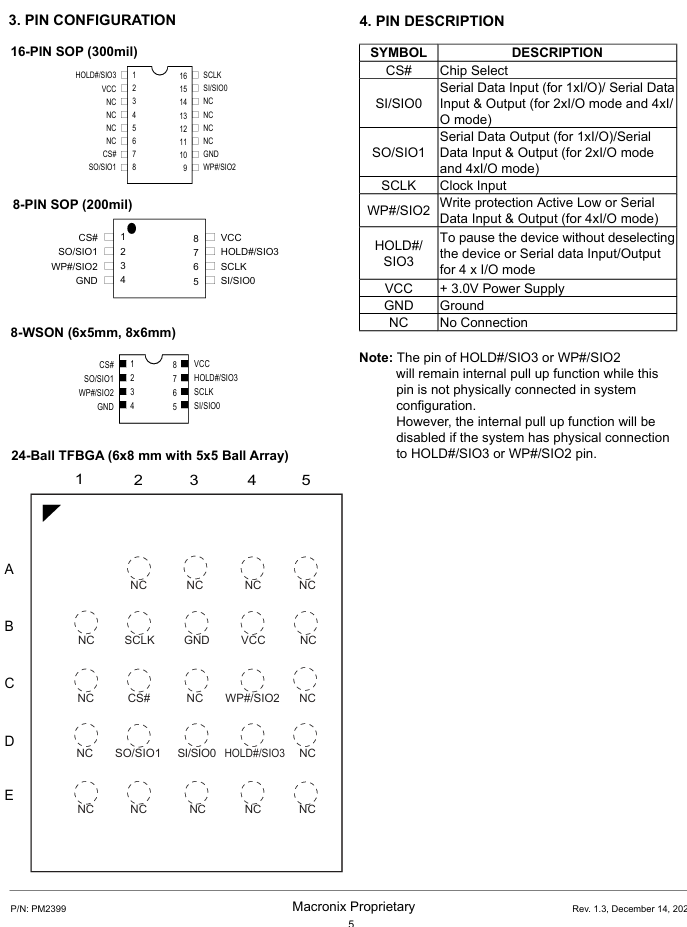

硬件特性
SCLK 输入
串行时钟输入
SI/SIO0
串行数据输入;或 2×I/O 模式下的串行数据输入 / 输出;或 4×I/O 模式下的串行数据输入 / 输出
SO/SIO1
串行数据输出;或 2×I/O 模式下的串行数据输入 / 输出;或 4×I/O 模式下的串行数据输入 / 输出
WP#/SIO2
硬件写保护;或 4×I/O 模式下的串行数据输入 / 输出
HOLD#/SIO3
在不取消片选的情况下暂停器件操作;或 4×I/O 模式下的串行数据输入 / 输出

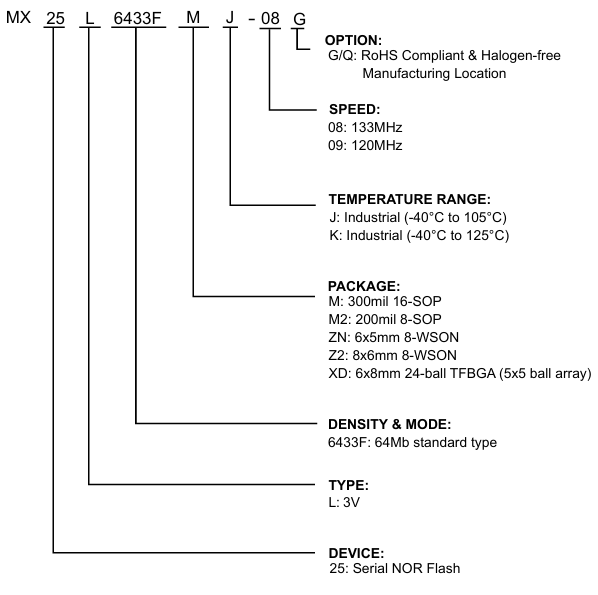

封装形式
M:300mil 16-SOP
M2: 200mil 8-SOP
ZN: 6x5mm 8-WSON
Z2: 8x6mm 8-WSON
XD: 6x8mm 24-ball TFBGA (5x5 ball array)
所有器件均符合 RoHS 标准且无卤素
2. MX25L6433FM2J-08Q NOR Flash芯片概述
MX25L6433FM2J-08Q是一款 64Mb 串行 NOR 闪存,内部配置为 8,388,608 × 8 位。在四线 I/O 模式下,存储结构变为 16,777,216 × 4 位;在双线 I/O 模式下,存储结构变为 33,554,432 × 2 位。
MX25L6433F 采用串行外设接口及软件协议,在单线 I/O 模式下可通过简单的三线总线工作。三路总线信号分别为:时钟输入(SCLK)、串行数据输入(SI)和串行数据输出(SO)。通过 CS# 输入可使能对器件的串行访问。
MX25L6433F 属于 MXSMIO®(串行多 I/O)闪存,支持全芯片连续读取操作及多 I/O 功能。
在四线 I/O 模式下,SI 引脚、SO 引脚、WP# 引脚和 HOLD# 引脚分别转为 SIO0、SIO1、SIO2、SIO3 引脚,用于地址 / 空周期输入以及数据输入输出。
当发出编程 / 擦除指令后,器件将执行自动编程 / 擦除算法,对指定的页或扇区 / 块进行编程 / 擦除并校验。编程操作可按字节或按页(256 字节)执行;
擦除操作可按 4K 字节扇区、32K 字节 / 64K 字节块 或整片执行。
为方便用户使用,器件内置状态寄存器用于指示芯片状态。可通过读取状态指令,利用 WIP 位 检测编程或擦除操作是否完成。
当器件未处于工作状态且 CS# 为高电平时,器件将进入待机模式。
MX25L6433F 采用旺宏(Macronix)专利存储单元,即使经过 100,000 次 编程擦除周期后,仍可可靠保存数据。

配置寄存器
配置寄存器可用于修改闪存的默认状态。设置配置寄存器(CR)相应位后,闪存将按设定进行配置。
ODS 位
输出驱动强度(ODS)位为易失性位,用于设置器件的输出驱动等级。器件出厂时,输出驱动强度默认值为 1。写入 ODS 位需要执行 ** 写状态寄存器(WRSR)** 指令。
TB 位
顶 / 底部(TB)位为OTP 位。TB 位用于配合 BP 位(BP3、BP2、BP1、BP0)配置块保护区域,决定保护区域从存储阵列的顶部还是底部开始。
TB 位默认值为 0:表示保护顶部区域
TB 位设置为 1:表示保护底部区域
写入 TB 位需要执行 ** 写状态寄存器(WRSR)** 指令。
