FT8395PDB2

FT8395PDB2(原来的FT8395PDB升级版)电源管理控制芯片充电器/适配器介绍：

FMD(辉芒微)FT8395PDB2是一款原边反馈控制芯片,用于高性能的恒压恒流的充电器、适配器电源。原边反馈的拓扑结构简化了电路设计，可省略光耦和 TL431,降低了物料成本。芯片工作在准谐振(QR)和自适应的 PFM 模式, 使得系统满足 6 级能效标准,通过芯片内部的抖频技术,使得EMI处理更加简单。

FT8395PDB2提供了非常多的保护功能,比如逐周期的峰值电流限制和恒流控制保证了在重载下的过流保护，过温保护，过压保护,FB引脚输入欠压锁定，使得系统在发生异常时能快速关断,当异常状况解除后能及时重启。通过使用FT8395PDB2，充电器及适配器电源能够用很少的外围器件和最低的成本实现恒压和恒流的功能。

FT8395PDB2电源管理控制芯片充电器/适配器特点：

原边反馈,可省光耦和 TL431

高精度恒压/恒流输出

采用 PFM 和准谐振 QR 模式, 满足 6 级能效

优异的输出纹波特性，无音频噪声

优异的容性负载起机特性

内置抖频功能以改善EMI性能

内置750V高压功率开关

外部可调的输出线损补偿

内置输入线电压补偿

智能保护功能:

1、逐周期峰值电流限制A

2、vCC 过压/欠压保护(OVP/UVLO)

3、过温保护(OTP)

4、开环保护

5、输出短路保护

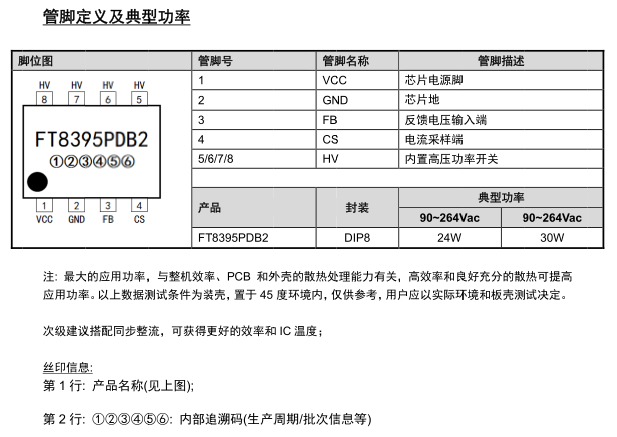

FT8395PDB2封装：DIP8

典型应用：

手机，平板电脑，带电池的家用电器等充电器/USB排插电源

路由器，机顶盒，交换机，PoE 电源等适配器电源

对待机功耗要求严格的待机电源

FT8395PDB2典型应用电路

恒压精度: ±3%, 恒流精度: ±5%, 待机功耗: <75mW，内置：sNPN^®，MOS

FT8395xx：

IC温度: <120°C (45°C装壳)

纹波: <100mV

雷击: >4.5kV, A等级

容性起机: >5000uF

输出线补外部可调

典型功率：

90~264Vac：24W

230Vac±15%：30W

关键元件选型

Rs_CS：0.22 Ω/1 %，决定峰值电流与恒流点

辅助绕组：EE-19，7+3 匝，Lp≈480 µH

VCC 电容：22 µF/50 V X7R，保证 9-38 V 区间

输出整流：SB10100，10 A/100 V，VF<0.5 V

光耦&TL431：省掉，PSR 直接采样辅助绕组

功能亮点

PSR 恒压＋原边恒流，省光耦、省431，BOM 成本 ↓ 15 %

频率折返＋突发模式，待机 <75 mW，轻松过 CoC V5 Tier-2

内置斜率补偿，CC 模式纹波 <150 mV，电池充电温升低

智能过温、过压、输出短路、输出线断保护，全部自恢复

频率抖动＋软驱动，EMI 裕量 >6 dB，传导辐射一次过

热设计&EMI 实测

25 ℃ 环境 30 W 满载 1 h：芯片表面温升 18 ℃，变压器温升 22 ℃

CISPR22 B 类传导：150 kHz-30 MHz 余量 4.7-6.3 dB，无需共模电感即可过

Surge：差模 2 kV、共模 4 kV 无损坏；EFT 4 kV/5 kHz 通过

典型应用形态

USB-C PD 快充（24 W/30 W）

小家电恒压适配器（12 V/2.5 A）

路由器/机顶盒待机电源（15 V/2 A）

电动工具锂电充电器（20 V/1.5 A）
