FT32F425XX

FT32F425xx 规格书 电源管理控制芯片

FMD(辉芒微)FT32F425XX 电源管理芯片

主要特性

基于 ARM Cortex M4 带 FPU 的 MCU

Flash：512 KB，SRAM：192 KB

12-bit 高精度 ADC

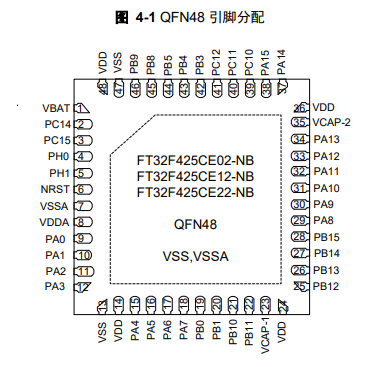

48 引脚，36 个高速 I/O

带片上 PHY 的高速、全速 USB，支持 OTG

14 个定时器，5 个高速比较器，2 个运算放大器

低功耗模式：睡眠/停止/待机

2 个 I2C，3 个 USART，3 个 UART，3 个 SPI

2 个 FDCAN

Quad-SPI 存储器接口

 1 产品特性

内核

32 位 Cortex M4 带 FPU

不同 VCORE 电压下的最高工作频率：

Range2：210 MHz，Range3：240 MHz

内存保护单元

1.25 DMIPS/MHz (Dhrystone 2.1) 和

DSP 指令

存储器

512 KB 闪存，用于存放程序代码和数据

192 + 4 KB SRAM，包括 64 KB 的 CCM

(核心耦合存储器) 数据内存

1024 字节的 OTP 内存

Quad-SPI 内存接口

电源模块

POR/PDR/BOR

可编程电压检测 (PVD)

动态电压调节 (DVS)

时钟管理

4~48 MHz 晶体振荡器

内部 16 MHz RC 振荡器

内部 48 MHz RC 振荡器

32 kHz 晶体振荡器，带 RTC 校准

32 kHz 带校准内部 RC 振荡器

低功耗操作

睡眠，停止和待机模式

VBAT 为 RTC 供电，备份寄存器 + 4 KB

备份 SRAM

外设

高达 36 个高速 I/O，大部分支持 5V 耐压

DMA

16 个数据流，每个数据流支持 8 个通道

4-word 深度 FIFO

支持突发传输

丰富的模拟外设

2 个 12 bit ADC，5.7 MSPS 采样速率

2 个 12 bit DAC

2 个运算放大器

5 个比较器 (1 个轨到轨比较器，4 个端到端比较器)

14 个定时器

多达 9 个 16 位和 2 个 32 位定时器，高达 4 路 IC/OC/PWM 或脉冲计数器和正交 (增量) 编码器输入

2 个看门狗：WWDG 与 IWDG

1 个 SYSTICK 定时器 丰富的通信接口

2 个 I2C 接口 (SMBus/PMBus)

3 个 USART / 2 个 UART ( ISO7816 接口，LIN，IrDA，调制解调器控制)

1 个 LPUART (支持在 STOP 模式下运行) 3 个 SPI

2 个全双工 I2S，通过内部音频锁相环或外部时钟实现音频级精度

2 个 FDCAN (支持 CAN 2.0B 和 FD CAN 协议，支持可变速率)

RTC

支持入侵检测，闹钟与周期唤醒

真随机数产生器

高级连接

1 个 USB 2.0 全速 host/device/OTG 控制器，含片上 PHY

1 个 USB 2.0 高速 host/device/OTG 控制器，内置专用 DMA，含片上 PHY

CRC 计算单元

96 位芯片唯一 ID

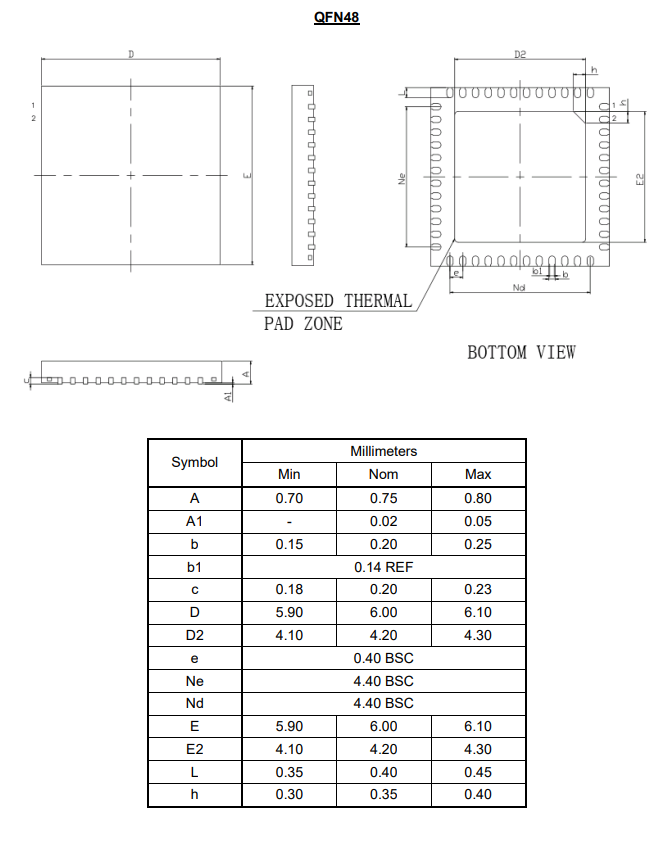

封装：QFN48

规格说明

FT32F425xx 系列基于高性能 Arm®Cortex®-M4 32 位 RISC 内核。Cortex-M4 核心具有浮点单元 (FPU) 单精度，支持所有 Arm 单精度数据处理指令和数据类型。同时还实现了一套完整的 DSP 指令和一个内存保护单元 (MPU)，提高了应用程序的安全性。

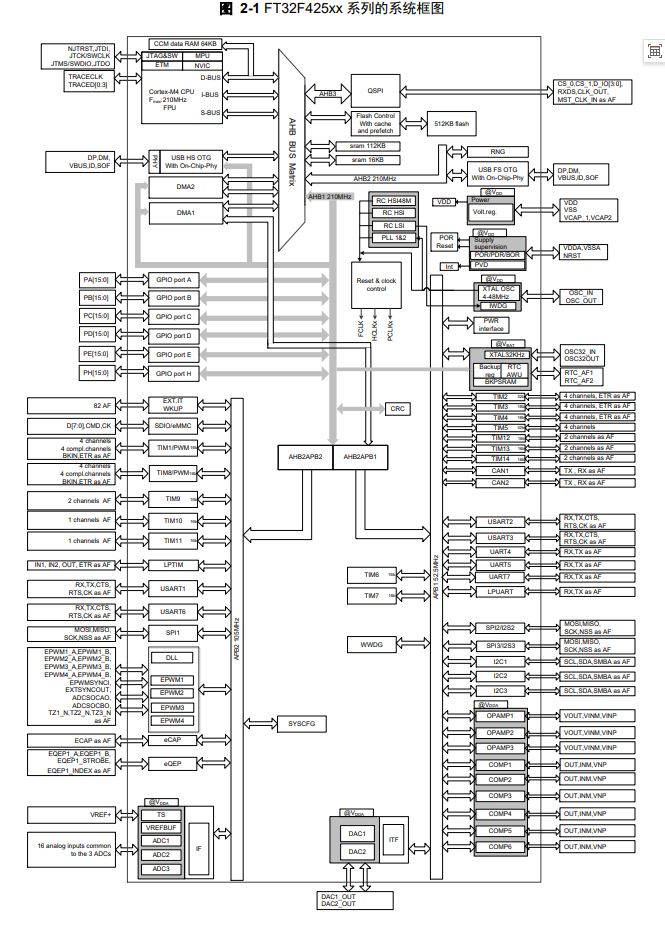

FT32F425xx 系列集成了高速嵌入式存储器 (高达 512 Kbyte 的闪存，高达 192 Kbyte 的 SRAM)，高达4 Kbyte 的备份 SRAM，以及多个增强型 I/O 和连接到两个 APB 总线，三个 AHB 总线和 32 位多 AHB总线矩阵的外设。

FT32F425xx产品概述

Arm®Cortex®-M4 内核带 FPU 和嵌入式闪存和 SRAM Arm Cortex-M4 处理器是新一代用于嵌入式系统的 Arm 处理器。它的开发是为了提供一个满足 MCU 实现需求的低成本平台，具有较少的引脚数和低功耗，同时提供出色的计算性能和先进的中断响应。

Arm Cortex-M4 32 位 RISC 处理器具有出色的代码效率，在内存大小通常与 8 位和 16 位器件相关的情况下，提供 Arm 核心所期望的高性能。

处理器支持一组 DSP 指令，允许高效的信号处理和复杂的算法执行。

它的单精度 FPU (浮点单元) 通过使用元语言开发工具加速了软件开发，同时避免了饱和。

FT32F425xx 系列与所有 Arm 工具和软件兼容。

型号：FT32F425CE02-NB、FT32F425CE12-NB、FT32F425CE22-NB
