FT8395KB2

产品型号：FT8395KB2

制造商：FMD(辉芒微)

价格：具体面议

温控范围：-40C 至+150°C

用途：电源管理控制芯片

存储容量：

电压-电源：功率：12, 18（W）

规格封装：SOP8

说明书：点击下载

产品介绍

FT8395KB2(原来的FT8395KB升级版)电源管理控制芯片充电器/适配器介绍：

FMD(辉芒微)T8395是一款原边反馈控制芯片,用于高性能的恒压恒流的充电器、适配器电源。原边反馈的拓扑结构简化了电路设计，可省略光耦和 TL431,降低了物料成本。芯片工作在准谐振(QR)和自适应的 PFM 模式, 使得系统满足 6 级能效标准,通过芯片内部的抖频技术,使得EMI处理更加简单。

FT8395提供了非常多的保护功能,比如逐周期的峰值电流限制和恒流控制保证了在重载下的过流保护，过温保护，过压保护,FB引脚输入欠压锁定，使得系统在发生异常时能快速关断,当异常状况解除后能及时重启。通过使用FT8395，充电器及适配器电源能够用很少的外围器件和最低的成本实现恒压和恒流的功能。

FT8395KB2电源管理控制芯片充电器/适配器特点：

原边反馈,可省光耦和 TL431

高精度恒压/恒流输出

采用 PFM 和准谐振 QR 模式, 满足 6 级能效

优异的输出纹波特性，无音频噪声

优异的容性负载起机特性

内置抖频功能以改善EMI性能

内置750V高压功率开关

外部可调的输出线损补偿

内置输入线电压补偿

智能保护功能:

1、逐周期峰值电流限制A

2、vCC 过压/欠压保护(OVP/UVLO)

3、过温保护(OTP)

4、开环保护

5、输出短路保护

FT8395封装：SOP8, DIP8, DIP7

典型应用：

手机，平板电脑，带电池的家用电器等充电器/USB排插电源

路由器，机顶盒，交换机，PoE 电源等适配器电源

对待机功耗要求严格的待机电源

FT8395KB2典型应用电路

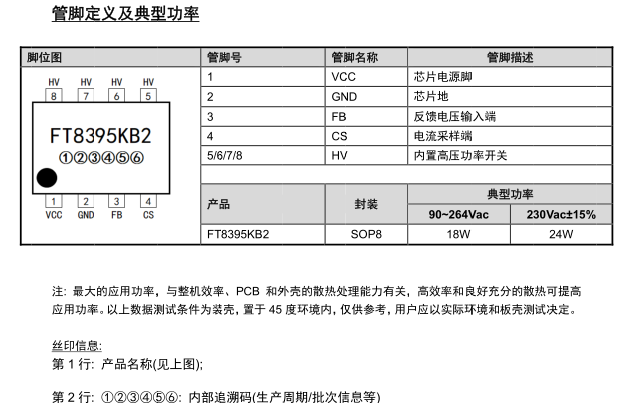

FT8395KB2管脚定义

恒压精度: ±3%, 恒流精度: ±5%, 待机功耗: <75mW，内置：sNPN^®，MOS

FT8395xx：

IC温度: <120°C (45°C装壳)

纹波: <100mV

雷击: >4.5kV, A等级

容性起机: >5000uF

输出线补外部可调

典型功率：

90~264Vac：12W

230Vac±15%：18W

VCC耐压

-0.3V至+30V

FB耐压

-0.3V至+18V

CS耐压

-0.3V至+7V

HV耐压

-0.3V至+750V

结工作温度范围(T）

-40C 至+150°C

存储温度范围(Tstg)

-55C至+150°C

推荐的工作环境温度范围(Ta)

-20°0 至+85°C

管脚焊接温度(10秒）

260°C

PN结至环境的热阻(OjA) SOP8

150 °C/

PPN结至壳的热阻(Ojc) SOP8

36 C/W

HBM ESD Protection

4000V

CDM ESD Protection

1000V
