FT62F0GBA-LRB

FT62F0G7A-RB微控制芯片产品简介：

FMD(辉芒微)FT62F0GX是一款高性能精简指令集的8位触控型单片机。其内部集成42个触控按键，只需一个外部参考电容即可实现触控功能，可应用于触控相关的产品。在模拟方面，芯片内部包含一个多通道12位A/D转换器、1个运放和2个比较器。在保护功能方面，包含看门狗、低电压复位和低电压检测功能等内部保护特性。在通信接口方面，芯片内部集成了1个I2C、1个SPI和3个UART接口。此外芯片还内置了7个定时/计数器，其中有3个定时器可以用于定时和产生16bit分辨率的PWM功能。芯片集成了8x32 LCD/LED驱动器，包含46个独立控制的IO，适用于需要多个IO的场合。

FT62F0G7A-RB芯片应用领域：

电子测量仪器、家用电器、玩具等等。

CPU特性：

• 工作电压：1.9V~5.5V
• 工作温度范围：-40℃~85℃
• RISC架构，只需学习75条指令
  • 除了分支跳转以及个别指令,其余指令均为单周期
• 指令周期：1T
  • 最小指令周期为62.5ns(VDD>2.7V)
• 存储架构
  • 程序存储器: 16K x 16bits
  • 数据RAM: 2048x 8bits
  • 数据EEPROM: 128 x 8bits
• 31层硬件堆栈
• 低功耗模式SLEEP
  • 系统时钟可选择保持运行或关闭

外设特性：

• 42个触控按键
• 时钟源
  •   13.5M/16M高速高精度HIRC
  •   32K低速低功耗LIRC
  •   晶体振荡器和外部时钟输入
  •   晶体时钟缺失检测
• 46个双向IO
• 定时器
  •  2 x 8bit基本Timer0/Timer1
  •  1 x 10bit Timer2,带3位预分频
  •  1 x 16bit Timer3,带3位预分频，支持捕捉/比较/红外功能
  •  1 x 16bit Timer4, 时钟源可选，带3种预分频，支持带死区的互补PWM
  •  2 x 16bit Timer5/Timer6, 时钟源可选，带3种预分频，支持带死区的互补PWM以及
• 带7位预分频的16位看门狗，时钟源可选
• 上电复位延时计数器
• 46个外部通道和1个内部参考电压通道的12位ADC
• 通信接口
  •  1 x I2C
  •  1 x SPI
  •  3 x UART
• 2个比较器，带7位DAC
• 1个运放，输出可作为ADC通道
• 8x32 LCD/LED驱动器
• 低电压复位LVR: 2.0V/2.2V/2.5V/2.8V/3.1V/3.6V/4.1V
• 低电压检测LVD: 1.2V/1.8V/2.0V/2.4V/2.7V/3.0V/3.3V/3.6V/4.0V或外部输入电压

• 支持ISP和在线调试OCD

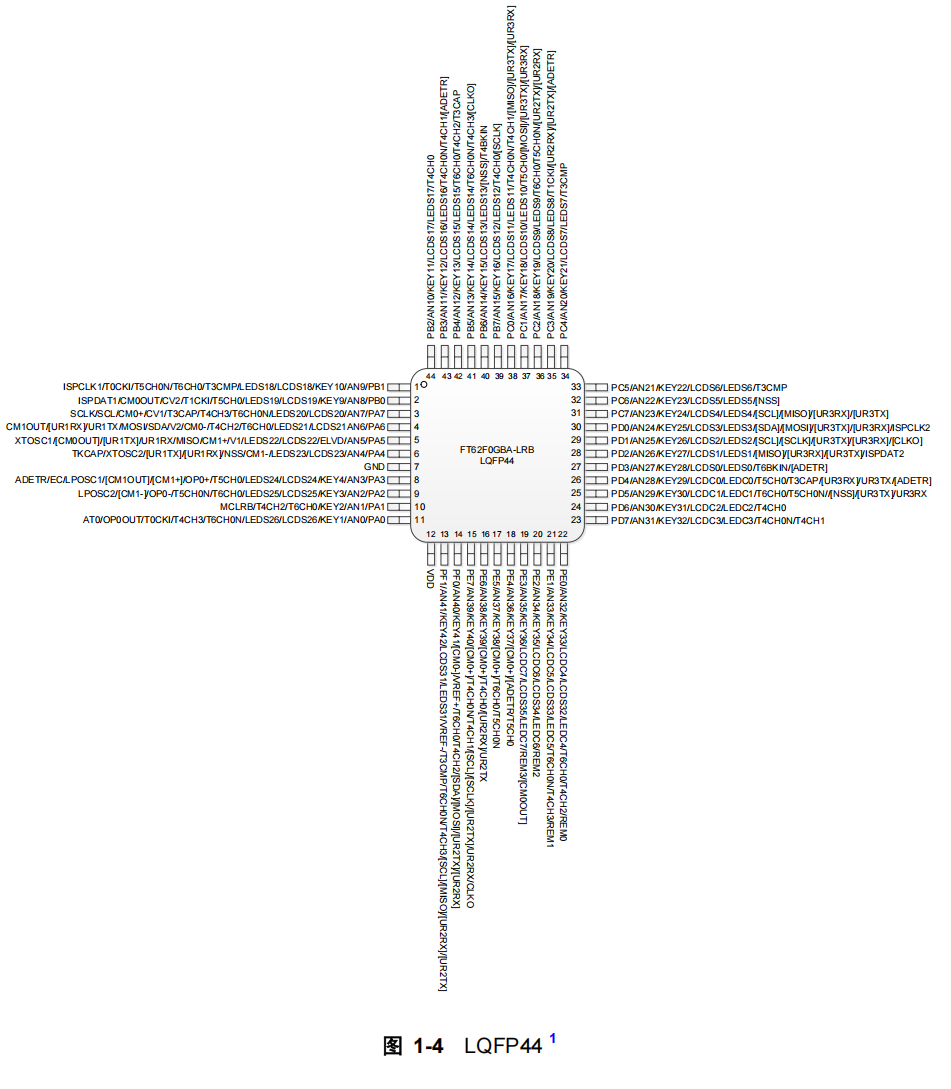

• 封装：LQFP44
